Sind mehr Räume konfiguriert, als angezeigt werden können, kann die Raumliste durch die
Sensorflächen ¬ / ¯ weitergeschaltet werden.
Das Menü Gebäudestruktur ist in der Hauptmenüebene immer sichtbar. Dort können auch für
jeden angelegten Raum eigene Schaltflächen zur direkten Anwahl des Raumes angelegt
werden.
Menü Licht, Beschattung, Heizung, Sicherheit und Licht Szene
Jede KNX Funktion kann einem Gewerk zugewiesen werden. Fünf Standard-Gewerke sind
vordefiniert: "Licht", "Beschattung", "Heizung", "Sicherheit" und "Licht Szene". Alle Gewerke
haben eigene Menüs, die in der Hauptmenüebene sichtbar sind. Optional können weitere
Gewerke in der Konfigurationssoftware angelegt werden mit frei definierbaren Namen.
Darüber hinaus besitzt das Gerät weitere Funktionen, die von den fünf Standard-Gewerken
oder von den benutzerdefinierten Gewerken, die die KNX Anzeige- und Bedienfunktionen
enthalten, unabhängig sind. Diese Funktionen befinden sich teilweise auf der Hauptmenüebene
oder sind über das Untermenü System in der Fußzeile des Bildschirms aufrufbar.
Zu den verfügbaren Zusatzfunktionen in der Hauptmenüebene gehören...
-
die Anzeigeseite des Datenloggers,
zur Erfassung und Visualisierung von Daten, die in der Konfigurationssoftware bestimmt
werden können;
-
die Anzeigeseite der Meldeanlage
zur Anzeige von Melderzuständen und Schaltereignissen;
-
die Anzeigeseite der Anwesenheitssimulation
zum Abspielen einer simulierten Anwesenheit.
Zu den verfügbaren Zusatzfunktionen im Untermenü System in der Fußzeile des Bildschirms
gehören...
-
die Applikationseinstellungen,
zum Editieren von Licht Szenen, Einstellen von Grenzwerten und Aufzeichnen und
Einstellen der Anwesenheitssimulation;
-
die Systemeinstellungen,
zum Einstellen von Datum, Uhrzeit und Helligkeit, zur Anzeige der Software-Version sowie
zum Rücksetzen auf Werkseinstellung;
Best.-Nr. 2079 00

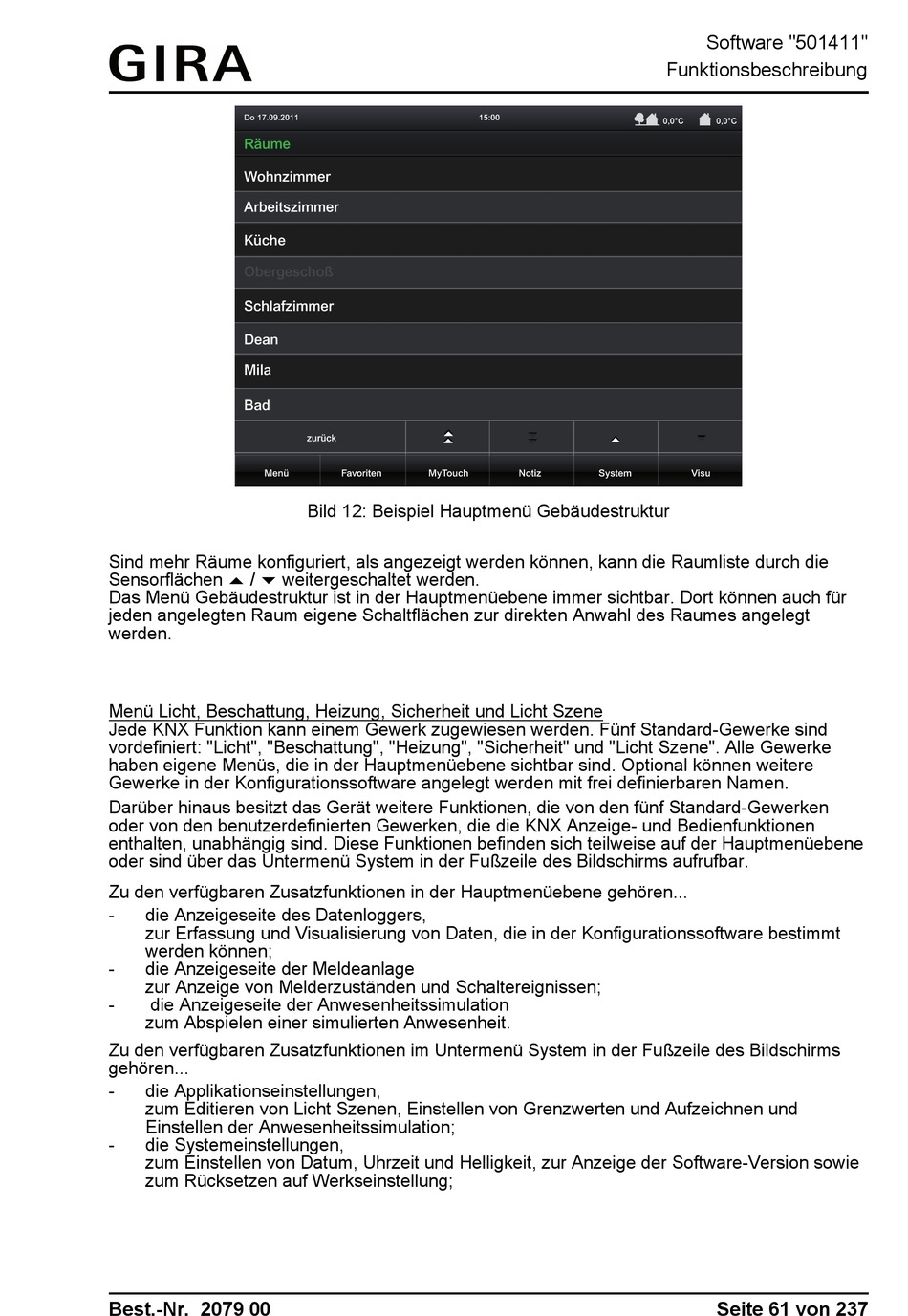

Bild 12: Beispiel Hauptmenü Gebäudestruktur
Software "501411"
Funktionsbeschreibung
Seite 61 von 237
