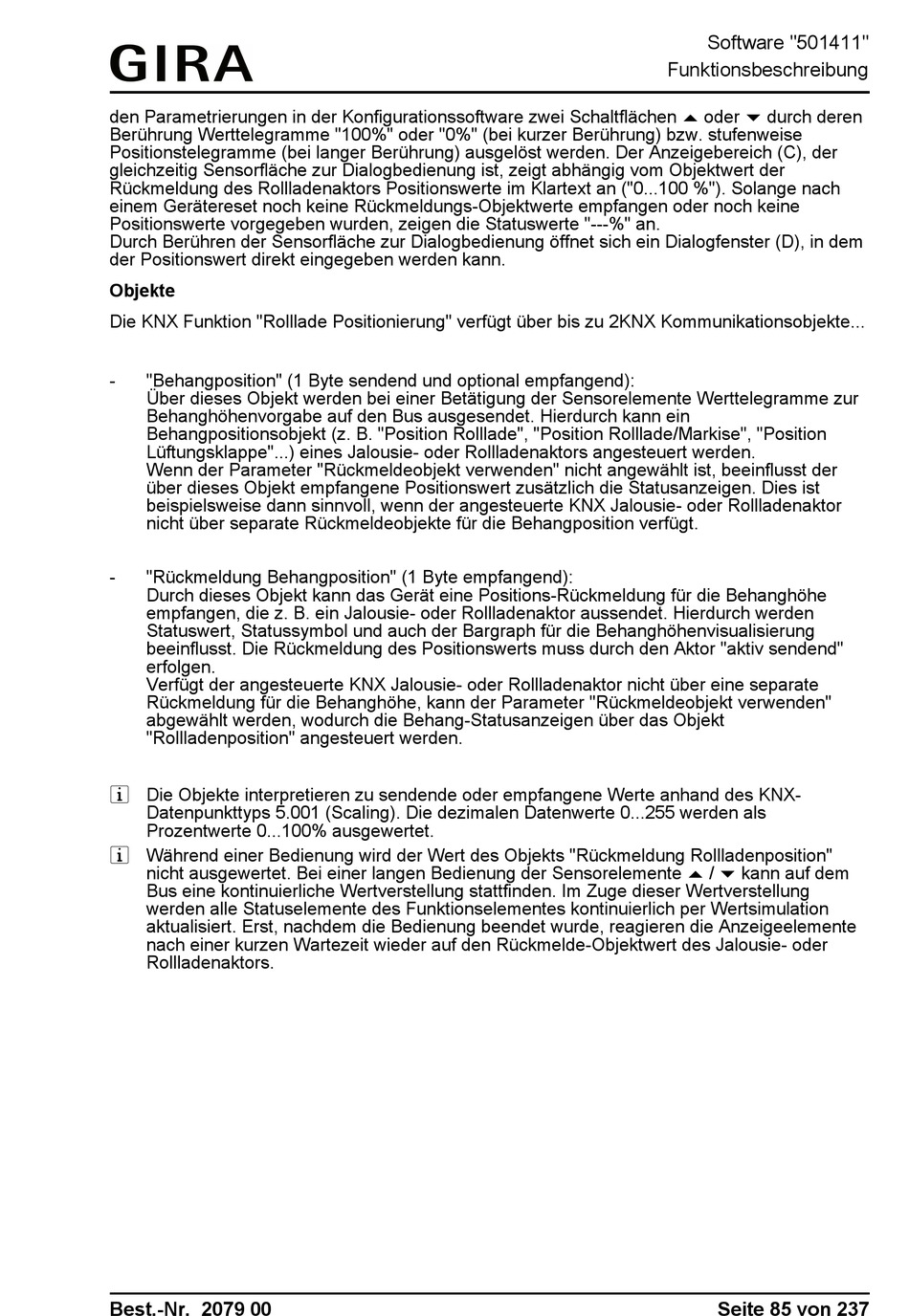

den Parametrierungen in der Konfigurationssoftware zwei Schaltflächen ¬ oder ¯ durch deren
Berührung Werttelegramme "100%" oder "0%" (bei kurzer Berührung) bzw. stufenweise
Positionstelegramme (bei langer Berührung) ausgelöst werden. Der Anzeigebereich (C), der
gleichzeitig Sensorfläche zur Dialogbedienung ist, zeigt abhängig vom Objektwert der
Rückmeldung des Rollladenaktors Positionswerte im Klartext an ("0...100 %"). Solange nach
einem Gerätereset noch keine Rückmeldungs-Objektwerte empfangen oder noch keine
Positionswerte vorgegeben wurden, zeigen die Statuswerte "---%" an.
Durch Berühren der Sensorfläche zur Dialogbedienung öffnet sich ein Dialogfenster (D), in dem
der Positionswert direkt eingegeben werden kann.
Objekte
Die KNX Funktion "Rolllade Positionierung" verfügt über bis zu 2KNX Kommunikationsobjekte...
-
"Behangposition" (1 Byte sendend und optional empfangend):
Über dieses Objekt werden bei einer Betätigung der Sensorelemente Werttelegramme zur
Behanghöhenvorgabe auf den Bus ausgesendet. Hierdurch kann ein
Behangpositionsobjekt (z. B. "Position Rolllade", "Position Rolllade/Markise", "Position
Lüftungsklappe"...) eines Jalousie- oder Rollladenaktors angesteuert werden.
Wenn der Parameter "Rückmeldeobjekt verwenden" nicht angewählt ist, beeinflusst der
über dieses Objekt empfangene Positionswert zusätzlich die Statusanzeigen. Dies ist
beispielsweise dann sinnvoll, wenn der angesteuerte KNX Jalousie- oder Rollladenaktor
nicht über separate Rückmeldeobjekte für die Behangposition verfügt.
-
"Rückmeldung Behangposition" (1 Byte empfangend):
Durch dieses Objekt kann das Gerät eine Positions-Rückmeldung für die Behanghöhe
empfangen, die z. B. ein Jalousie- oder Rollladenaktor aussendet. Hierdurch werden
Statuswert, Statussymbol und auch der Bargraph für die Behanghöhenvisualisierung
beeinflusst. Die Rückmeldung des Positionswerts muss durch den Aktor "aktiv sendend"
erfolgen.
Verfügt der angesteuerte KNX Jalousie- oder Rollladenaktor nicht über eine separate
Rückmeldung für die Behanghöhe, kann der Parameter "Rückmeldeobjekt verwenden"
abgewählt werden, wodurch die Behang-Statusanzeigen über das Objekt
"Rollladenposition" angesteuert werden.
i Die Objekte interpretieren zu sendende oder empfangene Werte anhand des KNX-
Datenpunkttyps 5.001 (Scaling). Die dezimalen Datenwerte 0...255 werden als
Prozentwerte 0...100% ausgewertet.
i Während einer Bedienung wird der Wert des Objekts "Rückmeldung Rollladenposition"
nicht ausgewertet. Bei einer langen Bedienung der Sensorelemente ¬ / ¯ kann auf dem
Bus eine kontinuierliche Wertverstellung stattfinden. Im Zuge dieser Wertverstellung
werden alle Statuselemente des Funktionselementes kontinuierlich per Wertsimulation
aktualisiert. Erst, nachdem die Bedienung beendet wurde, reagieren die Anzeigeelemente
nach einer kurzen Wartezeit wieder auf den Rückmelde-Objektwert des Jalousie- oder
Rollladenaktors.
Best.-Nr. 2079 00
Software "501411"
Funktionsbeschreibung
Seite 85 von 237
