KNX
Control 9 Client, Control 9 KNX
Control 9 Client
Best.-Nr. : 2078 00
Control 9 KNX
Best.-Nr. : 2079 00
Bedienungsanleitung
1 Sicherheitshinweise
Montage und Anschluss elektrischer Geräte dürfen nur durch Elektrofachkräfte
erfolgen.
Schwere Verletzungen, Brand oder Sachschäden möglich. Anleitung vollständig lesen
und beachten.
Gefahr durch elektrischen Schlag. Vor Arbeiten am Gerät freischalten. Dabei alle
Leitungsschutzschalter berücksichtigen, die gefährliche Spannungen an das Gerät
liefern.
Gerät nicht mit scharfen oder spitzen Gegenständen bedienen. Die berührempfindliche
Oberfläche kann beschädigt werden.
Zum Reinigen keine scharfen Gegenstände, Säuren oder organische Lösungsmittel
verwenden. Gerät kann beschädigt werden.
Diese Anleitung ist Bestandteil des Produktes und muss beim Endkunden verbleiben.
2 Geräteaufbau
82576732

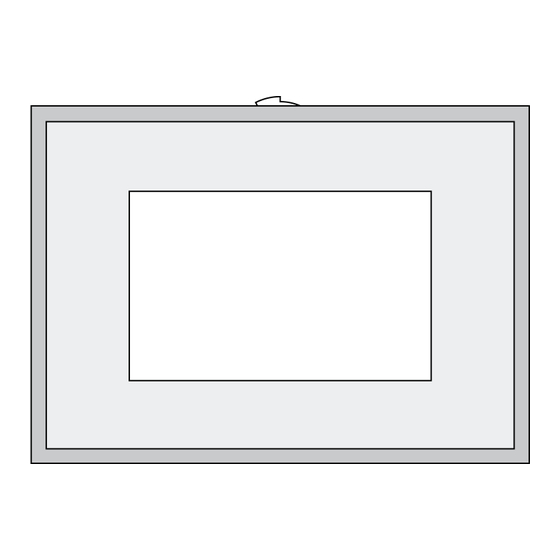

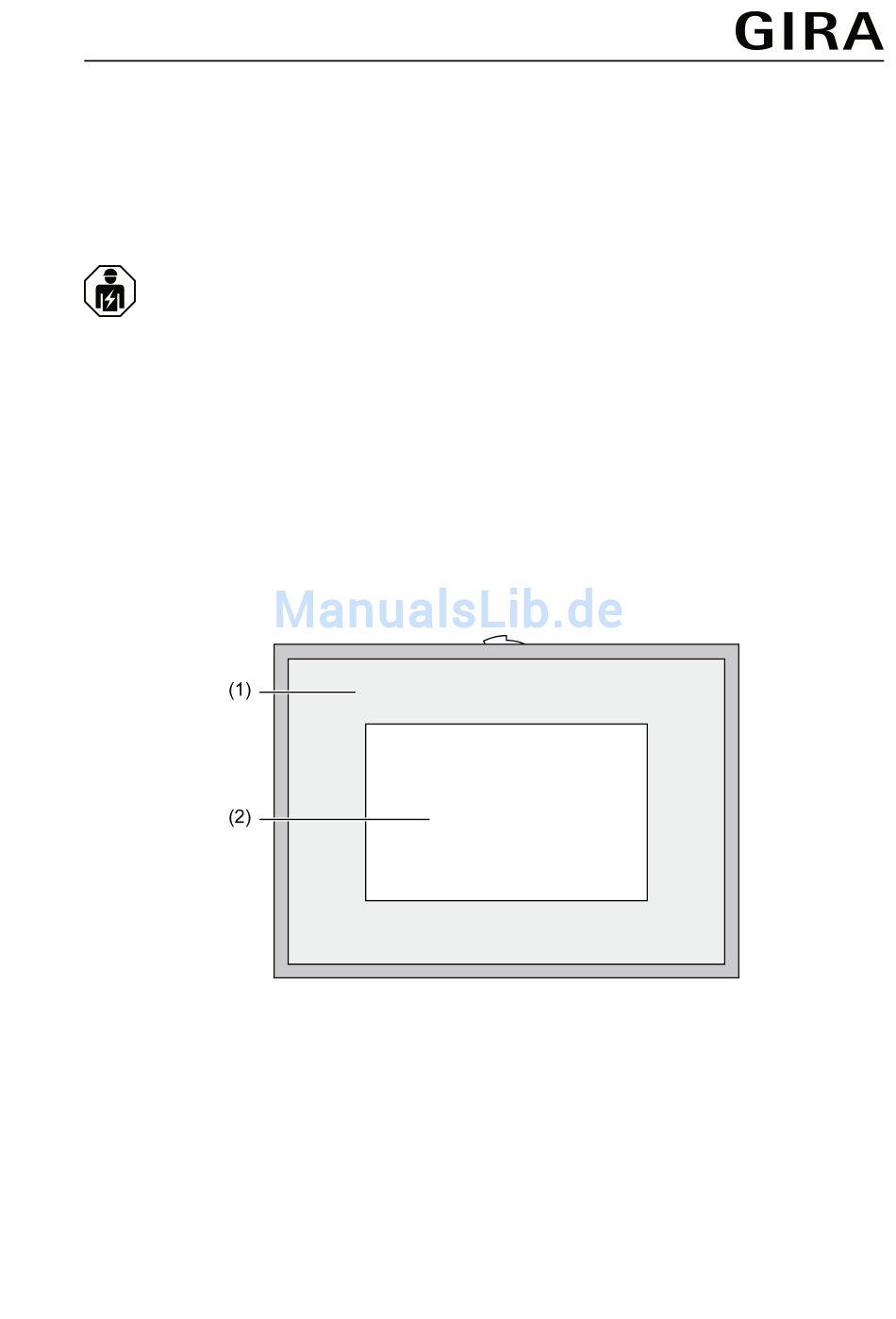

Bild 1: Frontansicht mit Rahmen
03.06.2016
1/11
Werbung
Verwandte Anleitungen für Gira Control 9 KNX
Inhaltszusammenfassung für Gira Control 9 KNX
- Seite 1 Control 9 Client, Control 9 KNX Control 9 Client Best.-Nr. : 2078 00 Control 9 KNX Best.-Nr. : 2079 00 Bedienungsanleitung 1 Sicherheitshinweise Montage und Anschluss elektrischer Geräte dürfen nur durch Elektrofachkräfte erfolgen. Schwere Verletzungen, Brand oder Sachschäden möglich. Anleitung vollständig lesen und beachten.
- Seite 2 (3) Fassungen für Designrahmen (4) Löcher für Wandbefestigung (5) Steckplatz für SD-Speicherkarte (6) Ein-/Aus-Taster (7) Service-Schnittstelle (8) LED Prog. – für Control 9 KNX (9) Taste Prog. – für Control 9 KNX (10) Internes Mikrofon (11) USB-Anschluss (12) Interner Lautsprecher...
-
Seite 3: Bedienung
Das Betriebssystem basiert auf Microsoft Windows XP Professional in einer speicheroptimierten Version. Sämtliche für die Gerätefunktion benötigten Komponenten sind vorinstalliert. Weitere Treiber oder Programme, z. B. Gira Software-Paket QuadClient, können bei Bedarf jederzeit nachinstalliert werden. 4 Bedienung Reinigung des Touchscreens Der Touchscreen erfordert eine regelmäßige Reinigung, um beste Berührungsempfindlichkeit... - Seite 4 Control 9 Client, Control 9 KNX i Beim KNX-Gerät wird zunächst die KNX-Anwendung beendet. Zum Ausschalten den Taster (6) nochmals drücken. i Das Gerät kann alternativ in den Standby-Modus heruntergefahren werden. Bei Bedienung des Touchscreens wird die Funktion unmittelbar reaktiviert.
- Seite 5 Control 9 Client, Control 9 KNX (27) Microsoft Windows Lizenzbedingungen (28) Vorinstallierte Systemprogramme Im Info-Bereich der Taskleiste sind über das Symbol (28) Systemprogramme vorinstalliert, z. B. für die Einstellung der Bildschirmhelligkeit. Control 9 KNX: Windows-Bedienoberfläche aufrufen Das KNX-Gerät startet nach dem Einschalten die KNX-Applikation. Anzeige und Bedienung der KNX-Applikation erfolgen über eine eigene graphische Bedienoberfläche.
- Seite 6 Vor Arbeiten am Gerät alle zugehörigen Leitungsschutzschalter freischalten. Spannungsführende Teile in der Umgebung abdecken! Gerät montieren und anschließen Bild 4: Rückseite – Anschlüsse (31) Anschluss KNX – nur für Control 9 KNX (32) Ethernet-Anschluss (33) Netzanschluss (34) Lüftungsöffnungen (35) Anschluss für Audio-Ein- und Ausgang (36) Anschluss für analogen Video-Eingang...
- Seite 7 Über die abgemantelten Netzspannungsadern L und N den beiliegenden Schlauch ziehen. Netzspannung L und N an Klemme (33) anschließen. Control 9 KNX: KNX-Busleitung an Klemme (31) anschließen. Audio-Geräte an Klemme (35) anschließen (Bild 6). Video-Gerät an Klemme (36) anschließen (Bild 6).
- Seite 8 Control 9 Client, Control 9 KNX Beschriftung Funktion Audio R in Eingang Audiosignal rechts Audio L in Eingang Audiosignal links Audio GND GND Audioeingänge Audio R out Ausgang Audiosignal rechts Audio L out Ausgang Audiosignal links Audio GND GND Audioausgänge...
- Seite 9 Control 9 Client, Control 9 KNX Verbindung zum Inbetriebnahme-PC über IP-Verbindung herstellen. Projektierungsdaten mit der Inbetriebnahmesoftware herunterladen. - oder - Projektierungsdaten sind auf USB-Stick oder SD-Karte gespeichert. USB-Stick oder SD-Karte in entsprechenden Steckplatz – (5) oder (11) – stecken. In KNX- Bedienoberfläche unter "Einstellungen"...
-
Seite 10: Gewährleistung
Die Gewährleistung erfolgt im Rahmen der gesetzlichen Bestimmungen über den Fachhandel. Bitte übergeben oder senden Sie fehlerhafte Geräte portofrei mit einer Fehlerbeschreibung an den für Sie zuständigen Verkäufer (Fachhandel/Installationsbetrieb/Elektrofachhandel). Diese leiten die Geräte an das Gira Service Center weiter. 82576732 03.06.2016... - Seite 11 Control 9 Client, Control 9 KNX Gira Giersiepen GmbH & Co. KG Elektro-Installations- Systeme Industriegebiet Mermbach Dahlienstraße 42477 Radevormwald Postfach 12 20 42461 Radevormwald Deutschland Tel +49(0)21 95 - 602-0 Fax +49(0)21 95 - 602-191 www.gira.de info@gira.de 82576732 03.06.2016 11/11...
