Durch Drücken der Sensorfläche "Setzen" öffnet sich ein Dialogfenster (Bild 43), in dem die
Uhrzeit eingegeben werden kann.
Nach Bestätigen (Drücken auf "OK") oder Verwerfen (Drücken auf "ESC") der Eingabe schließt
sich das Dialogfenster.
i Das Stellen der Uhr ist alternativ direkt im Betriebssystem möglich (auch per IP durch
SNTP) oder über die Kommunikationsobjekte "Uhrzeit" (KNX DPT 10.001) und "Datum"
(KNX DPT 11.001).
i Bei den Benutzer- und Systemeinstellungen ist es nicht möglich, die Sommer- /
Winterzeitumstellung der Systemuhr zu beeinflussen. Dies ist im Windows
möglich. Um in das Betriebssystem zu wechseln, muss die KNX-Applikation, die sich im
Normalbetrieb stets im Vordergrund befinden sollte, minimiert oder sogar beendet werden.
Das Beenden ist durch einmaliges kurzes Drücken des EIN/AUS-Tasters möglich. Hierbei
wechselt das Gerät in das Betriebssystem und zeigt den Desktop an. Alternativ ist ein
Minimieren der KNX Applikation über die Windows-Taskleiste möglich. Die Windows-
Taskleiste befindet sich im Normalfall im Hintergrund und ist folglich nicht sichtbar. Durch
den Anschluss einer USB-Tastatur kann auf die Taskleiste zugegriffen werden.
Digitaler Bilderrahmen
Das Gerät dient primär der Darstellung von Zuständen einer KNX-Installation und der
Steuerung der Anlagenfunktionen. In Momenten, in denen das Gerät nicht zur Anzeige und
Bedienung von KNX Funktionen benutzt wird (z. B. wenn länger keine Bedienung erfolgt), kann
es als digitaler Bilderrahmen arbeiten. Der TFT-Bildschirm des Gerätes mit einer Auflösung von
800 x 480 Pixeln (22,7 cm [9"], 16:9) kann in dieser Funktion Farbbilder darstellen, die sich auf
einem Netzwerklaufwerk oder auf einem Wechseldatenträger (USB-Stick, SD-Karte) befinden.
Auf diese Weise ist es einfach möglich, statische Einzelbilder oder auch Bilderreihen mit
effektvollen Bildwechseln anzuzeigen. Dies können neben persönlichen Fotos im privaten
Gebrauch auch Werbebilder für öffentliche oder gewerbliche Bereiche sein.
Im Untermenü "Applikationseinstellungen" gibt es die Möglichkeit, die Funktion des digitalen
Bilderrahmens zu beeinflussen und die anzuzeigenden Bilder auszuwählen. Durch Drücken der
Sensorfläche "Digitalen Bilderrahmen editieren" erscheint ein Dialogfenster zur Konfiguration
des Bilderrahmens (Bild 44). Das Dialogfenster schließt sich nach Bestätigen oder Verwerfen
der Eingabe durch Drücken auf "OK" oder "ESC".
Best.-Nr. 2079 00

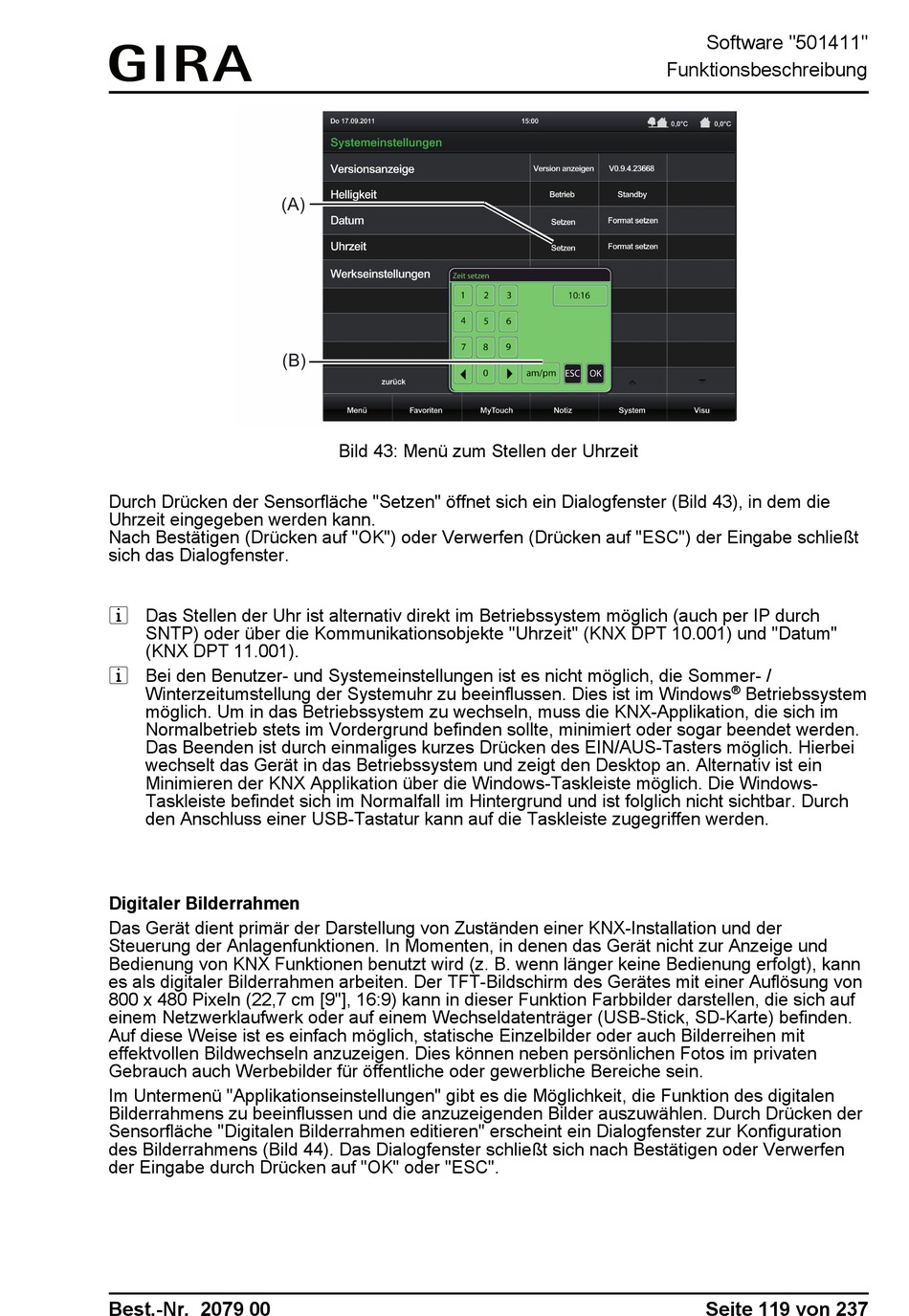

Bild 43: Menü zum Stellen der Uhrzeit
Software "501411"
Funktionsbeschreibung
®
Betriebssystem
Seite 119 von 237
