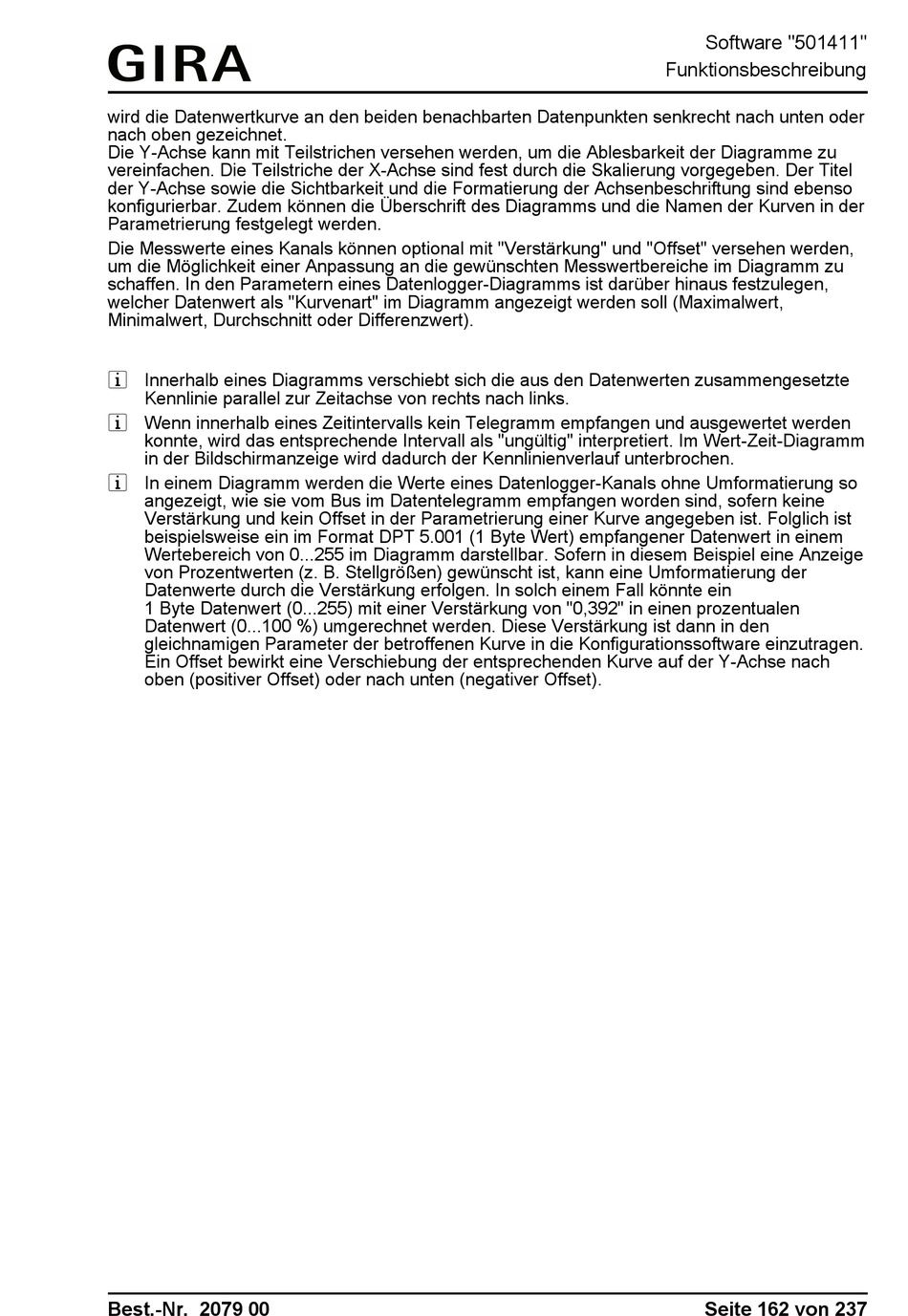

wird die Datenwertkurve an den beiden benachbarten Datenpunkten senkrecht nach unten oder
nach oben gezeichnet.
Die Y-Achse kann mit Teilstrichen versehen werden, um die Ablesbarkeit der Diagramme zu
vereinfachen. Die Teilstriche der X-Achse sind fest durch die Skalierung vorgegeben. Der Titel
der Y-Achse sowie die Sichtbarkeit und die Formatierung der Achsenbeschriftung sind ebenso
konfigurierbar. Zudem können die Überschrift des Diagramms und die Namen der Kurven in der
Parametrierung festgelegt werden.
Die Messwerte eines Kanals können optional mit "Verstärkung" und "Offset" versehen werden,
um die Möglichkeit einer Anpassung an die gewünschten Messwertbereiche im Diagramm zu
schaffen. In den Parametern eines Datenlogger-Diagramms ist darüber hinaus festzulegen,
welcher Datenwert als "Kurvenart" im Diagramm angezeigt werden soll (Maximalwert,
Minimalwert, Durchschnitt oder Differenzwert).
i Innerhalb eines Diagramms verschiebt sich die aus den Datenwerten zusammengesetzte
Kennlinie parallel zur Zeitachse von rechts nach links.
i Wenn innerhalb eines Zeitintervalls kein Telegramm empfangen und ausgewertet werden
konnte, wird das entsprechende Intervall als "ungültig" interpretiert. Im Wert-Zeit-Diagramm
in der Bildschirmanzeige wird dadurch der Kennlinienverlauf unterbrochen.
i In einem Diagramm werden die Werte eines Datenlogger-Kanals ohne Umformatierung so
angezeigt, wie sie vom Bus im Datentelegramm empfangen worden sind, sofern keine
Verstärkung und kein Offset in der Parametrierung einer Kurve angegeben ist. Folglich ist
beispielsweise ein im Format DPT 5.001 (1 Byte Wert) empfangener Datenwert in einem
Wertebereich von 0...255 im Diagramm darstellbar. Sofern in diesem Beispiel eine Anzeige
von Prozentwerten (z. B. Stellgrößen) gewünscht ist, kann eine Umformatierung der
Datenwerte durch die Verstärkung erfolgen. In solch einem Fall könnte ein
1 Byte Datenwert (0...255) mit einer Verstärkung von "0,392" in einen prozentualen
Datenwert (0...100 %) umgerechnet werden. Diese Verstärkung ist dann in den
gleichnamigen Parameter der betroffenen Kurve in die Konfigurationssoftware einzutragen.
Ein Offset bewirkt eine Verschiebung der entsprechenden Kurve auf der Y-Achse nach
oben (positiver Offset) oder nach unten (negativer Offset).
Best.-Nr. 2079 00
Software "501411"
Funktionsbeschreibung
Seite 162 von 237
