i Der über das Kommunikationsobjekt des Wertgebers ausgesendete Wert kann von der
Wertvorgabe bei einer Sensorflächenbedienung abweichen, weil bei einigen Datentypen
optional Verstärkungsfaktor und Wertoffset konfiguriert sein können (siehe "Objekte" weiter
unten).
Zusätzlich zum Wertabruf durch Bedienung der Sensorfläche kann eine Tastatur zur
Wertvorgabe verwendet werden Kanalfunktion Wertgeber Verstellfunktion - 1 Byte (T-
id=1232581771 L-id=1321257356 Link auf Ressource). Dadurch ist es optional möglich, den
Sendewert unabhängig der Wertgeberstufen zu verändern.

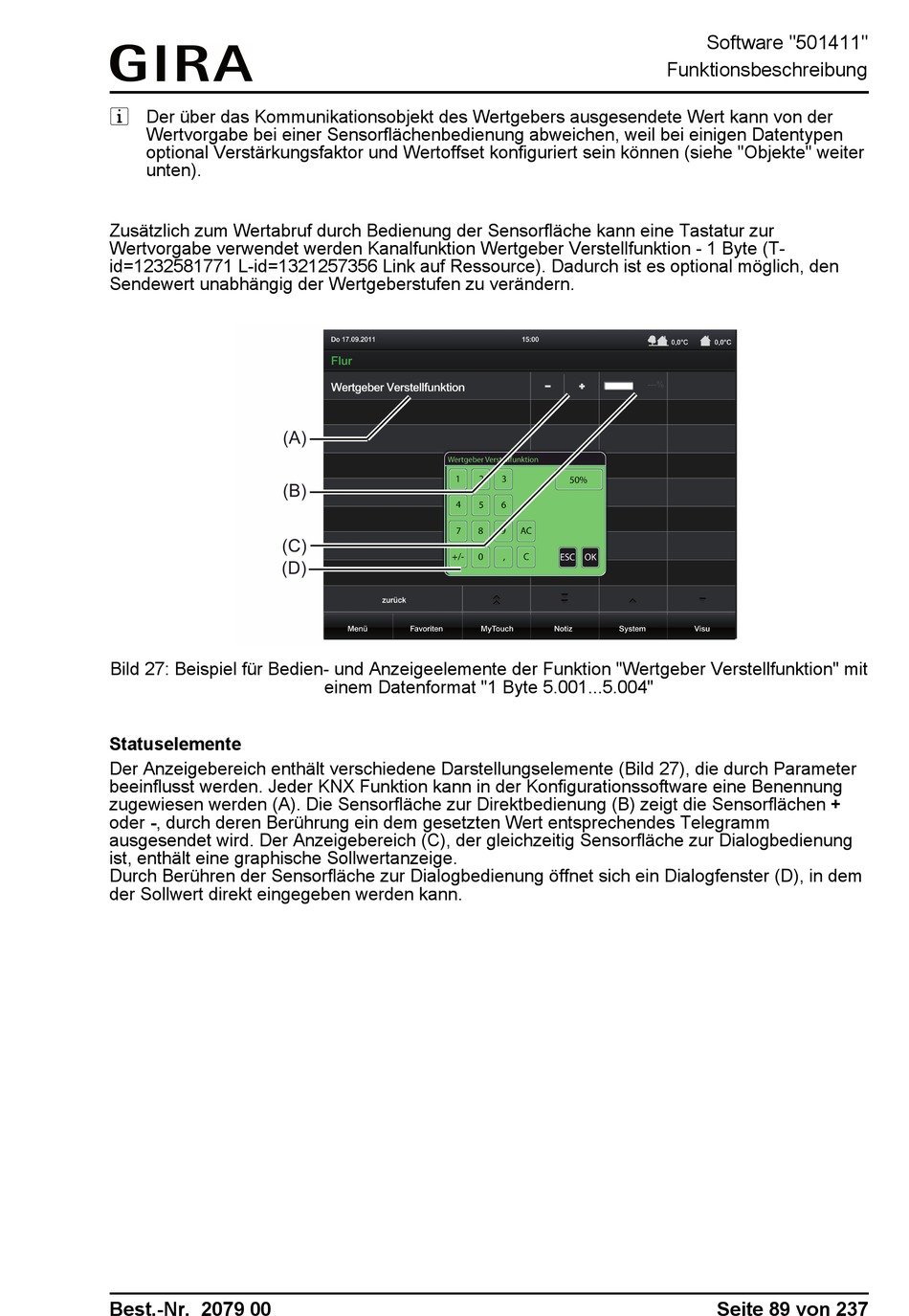

Bild 27: Beispiel für Bedien- und Anzeigeelemente der Funktion "Wertgeber Verstellfunktion" mit
Statuselemente
Der Anzeigebereich enthält verschiedene Darstellungselemente (Bild 27), die durch Parameter
beeinflusst werden. Jeder KNX Funktion kann in der Konfigurationssoftware eine Benennung
zugewiesen werden (A). Die Sensorfläche zur Direktbedienung (B) zeigt die Sensorflächen +
oder -, durch deren Berührung ein dem gesetzten Wert entsprechendes Telegramm
ausgesendet wird. Der Anzeigebereich (C), der gleichzeitig Sensorfläche zur Dialogbedienung
ist, enthält eine graphische Sollwertanzeige.
Durch Berühren der Sensorfläche zur Dialogbedienung öffnet sich ein Dialogfenster (D), in dem
der Sollwert direkt eingegeben werden kann.
Best.-Nr. 2079 00
einem Datenformat "1 Byte 5.001...5.004"
Software "501411"
Funktionsbeschreibung
Seite 89 von 237
