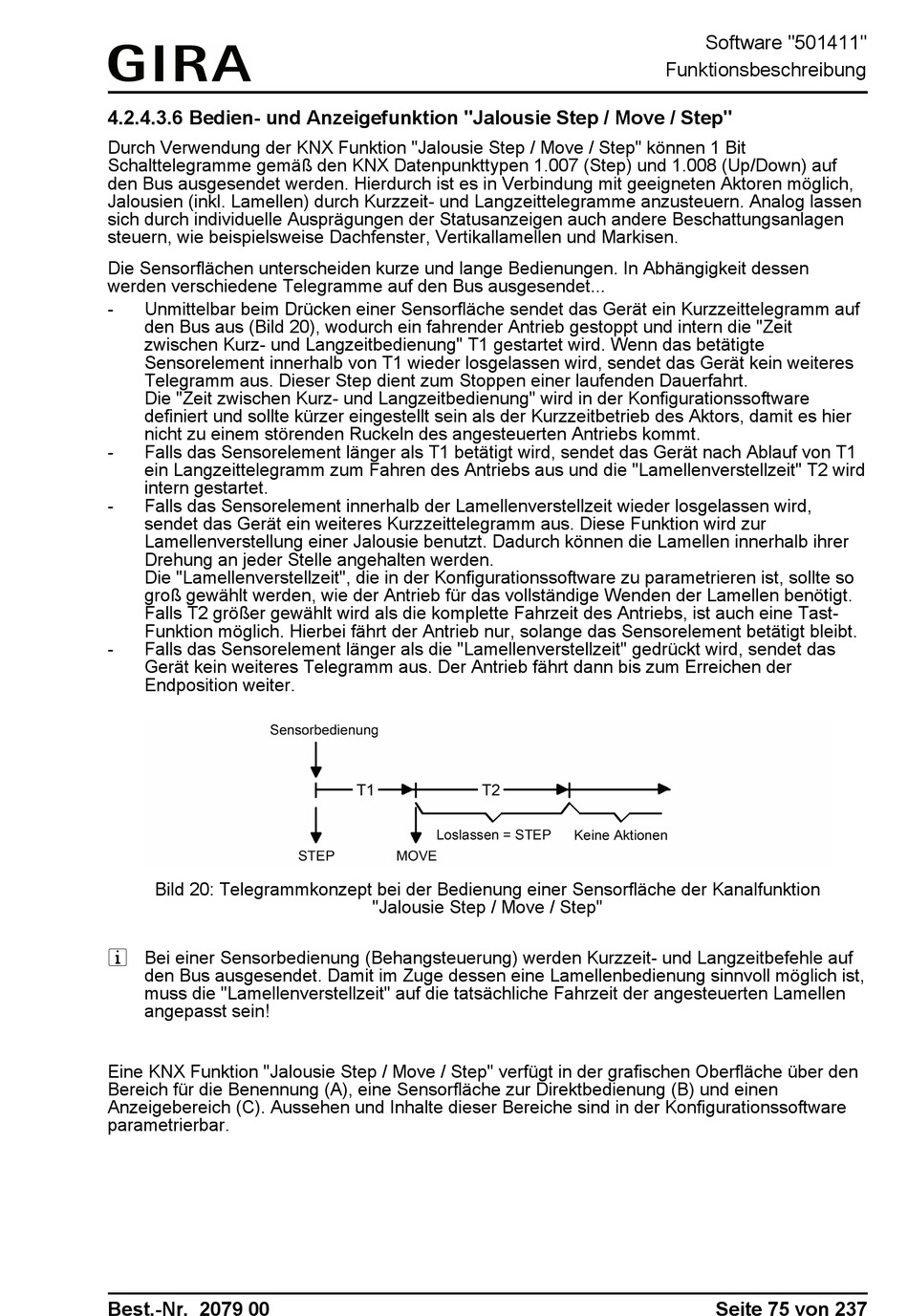

4.2.4.3.6 Bedien- und Anzeigefunktion "Jalousie Step / Move / Step"
Durch Verwendung der KNX Funktion "Jalousie Step / Move / Step" können 1 Bit
Schalttelegramme gemäß den KNX Datenpunkttypen 1.007 (Step) und 1.008 (Up/Down) auf
den Bus ausgesendet werden. Hierdurch ist es in Verbindung mit geeigneten Aktoren möglich,
Jalousien (inkl. Lamellen) durch Kurzzeit- und Langzeittelegramme anzusteuern. Analog lassen
sich durch individuelle Ausprägungen der Statusanzeigen auch andere Beschattungsanlagen
steuern, wie beispielsweise Dachfenster, Vertikallamellen und Markisen.
Die Sensorflächen unterscheiden kurze und lange Bedienungen. In Abhängigkeit dessen
werden verschiedene Telegramme auf den Bus ausgesendet...
-
Unmittelbar beim Drücken einer Sensorfläche sendet das Gerät ein Kurzzeittelegramm auf
den Bus aus (Bild 20), wodurch ein fahrender Antrieb gestoppt und intern die "Zeit
zwischen Kurz- und Langzeitbedienung" T1 gestartet wird. Wenn das betätigte
Sensorelement innerhalb von T1 wieder losgelassen wird, sendet das Gerät kein weiteres
Telegramm aus. Dieser Step dient zum Stoppen einer laufenden Dauerfahrt.
Die "Zeit zwischen Kurz- und Langzeitbedienung" wird in der Konfigurationssoftware
definiert und sollte kürzer eingestellt sein als der Kurzzeitbetrieb des Aktors, damit es hier
nicht zu einem störenden Ruckeln des angesteuerten Antriebs kommt.
-
Falls das Sensorelement länger als T1 betätigt wird, sendet das Gerät nach Ablauf von T1
ein Langzeittelegramm zum Fahren des Antriebs aus und die "Lamellenverstellzeit" T2 wird
intern gestartet.
-
Falls das Sensorelement innerhalb der Lamellenverstellzeit wieder losgelassen wird,
sendet das Gerät ein weiteres Kurzzeittelegramm aus. Diese Funktion wird zur
Lamellenverstellung einer Jalousie benutzt. Dadurch können die Lamellen innerhalb ihrer
Drehung an jeder Stelle angehalten werden.
Die "Lamellenverstellzeit", die in der Konfigurationssoftware zu parametrieren ist, sollte so
groß gewählt werden, wie der Antrieb für das vollständige Wenden der Lamellen benötigt.
Falls T2 größer gewählt wird als die komplette Fahrzeit des Antriebs, ist auch eine Tast-
Funktion möglich. Hierbei fährt der Antrieb nur, solange das Sensorelement betätigt bleibt.
-
Falls das Sensorelement länger als die "Lamellenverstellzeit" gedrückt wird, sendet das
Gerät kein weiteres Telegramm aus. Der Antrieb fährt dann bis zum Erreichen der
Endposition weiter.
Bild 20: Telegrammkonzept bei der Bedienung einer Sensorfläche der Kanalfunktion
i Bei einer Sensorbedienung (Behangsteuerung) werden Kurzzeit- und Langzeitbefehle auf
den Bus ausgesendet. Damit im Zuge dessen eine Lamellenbedienung sinnvoll möglich ist,
muss die "Lamellenverstellzeit" auf die tatsächliche Fahrzeit der angesteuerten Lamellen
angepasst sein!
Eine KNX Funktion "Jalousie Step / Move / Step" verfügt in der grafischen Oberfläche über den
Bereich für die Benennung (A), eine Sensorfläche zur Direktbedienung (B) und einen
Anzeigebereich (C). Aussehen und Inhalte dieser Bereiche sind in der Konfigurationssoftware
parametrierbar.
Best.-Nr. 2079 00
"Jalousie Step / Move / Step"
Software "501411"
Funktionsbeschreibung
Seite 75 von 237
