Software "501411"
Funktionsbeschreibung
4.2.4.3.5 Bedien- und Anzeigefunktion "Dimmen Helligkeitswert"
Durch Verwendung der KNX Funktion "Dimmen Helligkeitswert" können 1 Byte Helligkeitswert-
Telegramme (absolutes Dimmen über 1 Byte Werte gemäß KNX DPT 5.001 Scaling) auf den
Bus ausgesendet werden. Hierdurch ist es in Verbindung mit Dimmaktoren möglich,
Beleuchtungsanlagen anzusteuern. Analog lassen sich KNX Drehzahlsteller ansprechen,
wodurch Motoren ein- und ausgeschaltet und in der Drehzahl verändert werden können.
Der Unterschied zwischen den Kanalfunktionen "Dimmen Start / Stopp" und "Dimmen
Helligkeitswert" liegt in den Datenformaten der Kommunikationsobjekte.
Eine KNX Funktion "Dimmen Helligkeitswert" verfügt in der grafischen Oberfläche über den
Bereich für die Benennung (A), eine Sensorfläche zur Direktbedienung (B) und einen
Anzeigebereich (C), der gleichzeitig Sensorfläche zur Dialogbedienung ist. Aussehen und
Inhalte dieser Bereiche sind in der Konfigurationssoftware parametrierbar. Das Sensorelement
unterscheidet kurze und lange Bedienungen.
Eine kurze Sensorbedienung löst, abhängig von der bedienten Sensorfläche + oder -,
Werttelegramme "100 %" oder "0 %" aus. Auf diese Weise kann, wie bei einem Schaltvorgang,
die angesteuerte Last ein- und ausgeschaltet werden. Durch lange Bedienungen der
Sensorflächen + oder - werden Helligkeitswert-Telegramme stufenweise in einem definierten
Zeitabstand auf den Bus ausgesendet. Das Gerät erhöht oder verringert den Wert dann zyklisch
während der Bedienung um die festgelegte Wertgeberstufe von 10 % und sendet die Werte als
Helligkeitsvorgabe aus. Die auf diese Weise erzeugte Wertsequenz wird durch den
angesteuerten Dimmaktor in einen Dimmvorgang umgesetzt. Die Zeit zwischen zwei
Werttelegrammen ist standardmäßig auf 400 ms eingestellt, kann aber in der
Konfigurationssoftware verändert werden. Die Dimmgeschwindigkeit des Dimmaktors muss, um
einen stetigen und unterbrechungsfreien Dimmvorgang zu erzielen, auf diese Zeit abgestimmt
sein.
Durch Berühren der Sensorfläche zur Dialogbedienung öffnet sich ein Dialogfenster (D). Hier
kann die Einstellung für den Dimmwert mit den vorhandenen Bedienelementen vorgenommen
werden. Bei Berühren des angezeigten %-Werts öffnet sich ein Eingabefeld für Ziffern. Die
Eingaben in den Dialogfenstern müssen durch Berühren des Feldes "OK" bestätigt werden,
wodurch sich die Fenster dann schließen.

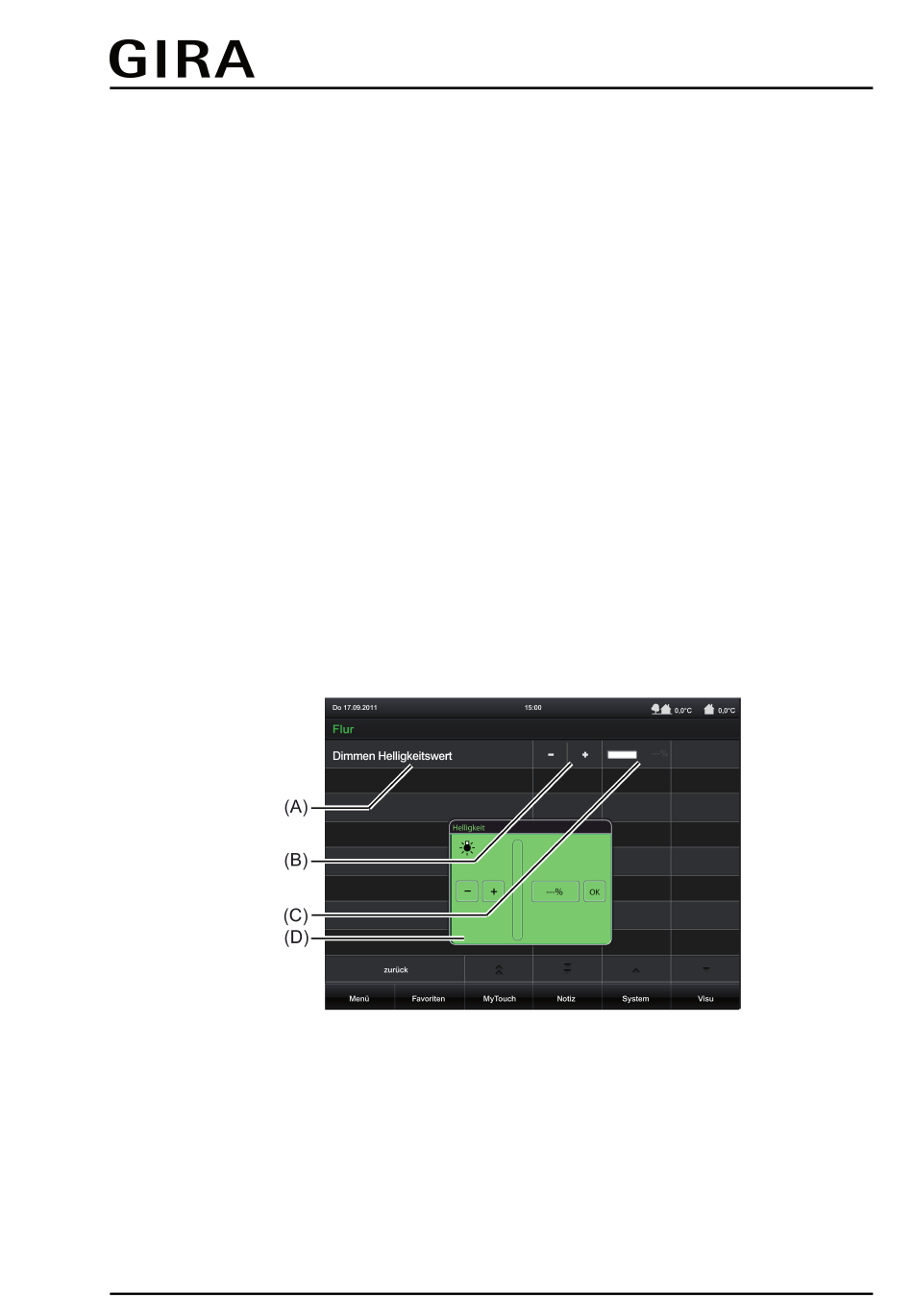

Bild 19: Beispiel für Bedien- und Anzeigeelemente der Funktion "Dimmen Helligkeitswert"
Statuselemente
Der Anzeigebereich enthält verschiedene Darstellungselemente (Bild 19), die durch Parameter
beeinflusst werden. Jeder KNX Funktion kann in der Konfigurationssoftware eine Benennung
zugewiesen werden (A). Die Sensorfläche zur Direktbedienung (B) zeigt in Abhängigkeit von
den Parametrierungen in der Konfigurationssoftware zwei Schaltflächen,+ und - durch deren
Berührung Werttelegramme "100%" oder "0%" (bei kurzer Berührung) bzw. stufenweise
Helligkeitstelegramme (bei langer Berührung) ausgelöst werden. Der Anzeigebereich (C), der
Best.-Nr. 2079 00
Seite 73 von 237
