System 3000
Bewegungsmelderaufsatz 1,10 m Komfort, Bewegungsmelderaufsatz 2,20
m Komfort
Bewegungsmelderaufsatz 1,10 m Komfort
Best.-Nr.: 5374 ..
Bewegungsmelderaufsatz 2,20 m Komfort
Best.-Nr.: 5376 ..
Bedienungsanleitung
1
Sicherheitshinweise
Montage und Anschluss elektrischer Geräte dürfen nur durch Elektrofachkräfte
erfolgen.
Schwere Verletzungen, Brand oder Sachschäden möglich. Anleitung vollständig lesen und be-
achten.
Gefahr durch elektrischen Schlag. Vor Arbeiten an Gerät oder Last freischalten. Dabei alle Lei-
tungsschutzschalter berücksichtigen, die gefährliche Spannungen an Gerät oder Last liefern.
Gefahr durch elektrischen Schlag. Gerät ist nicht zum Freischalten geeignet. Auch bei ausge-
schaltetem Gerät ist die Last nicht galvanisch vom Netz getrennt.
Nicht auf das Sensorfenster drücken. Gerät kann beschädigt werden.
Gerät ist nicht für den Einsatz in der Einbruchmeldetechnik oder der Alarmtechnik geeignet.
Diese Anleitung ist Bestandteil des Produktes und muss beim Endkunden verbleiben.
2

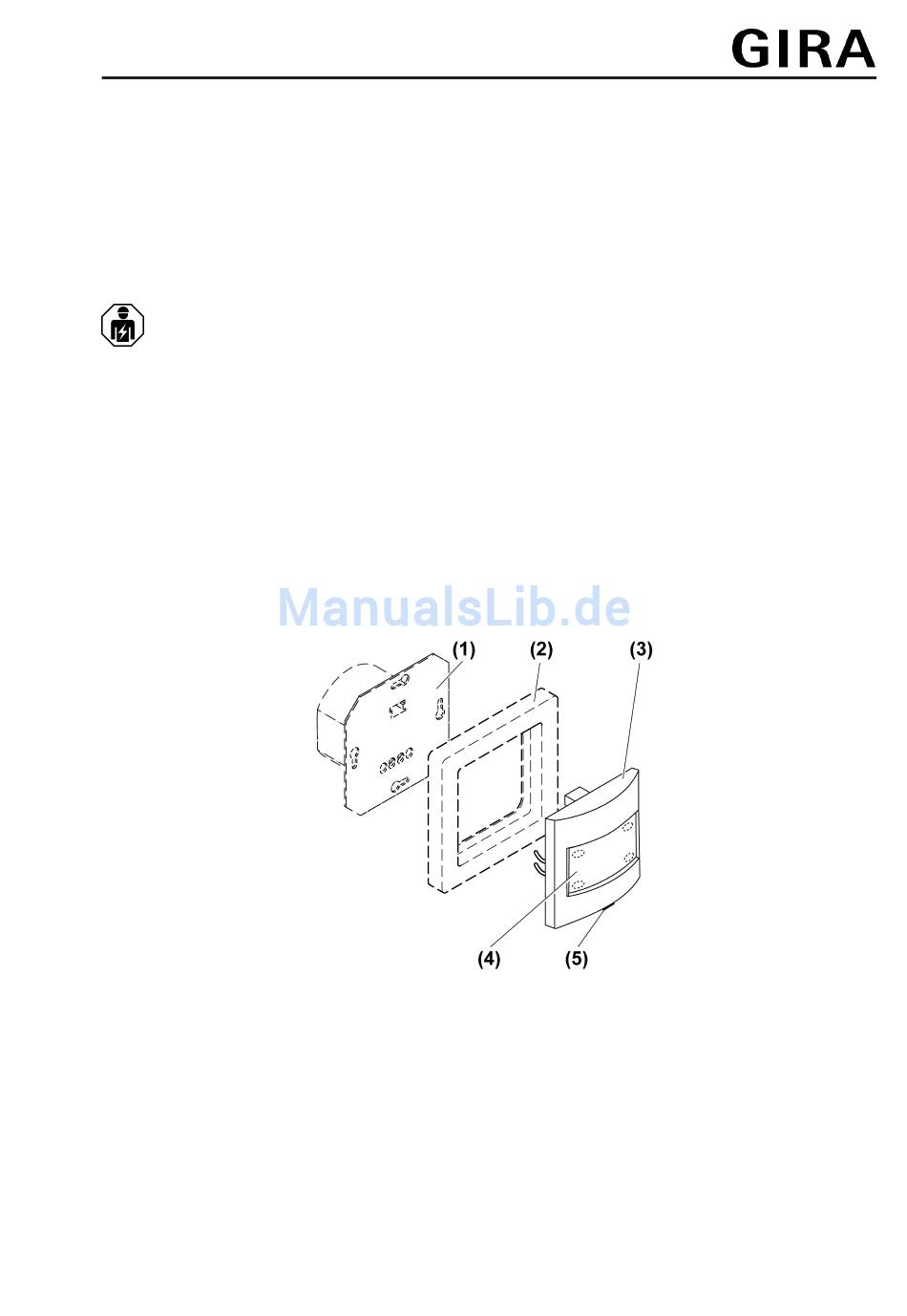

Geräteaufbau
32599702
10865948
Bild 1: Bewegungsmelderaufsatz 1,10 m
25.07.2018
1 / 13
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Gira System 3000
Inhaltszusammenfassung für Gira System 3000
- Seite 1 System 3000 Bewegungsmelderaufsatz 1,10 m Komfort, Bewegungsmelderaufsatz 2,20 m Komfort Bewegungsmelderaufsatz 1,10 m Komfort Best.-Nr.: 5374 .. Bewegungsmelderaufsatz 2,20 m Komfort Best.-Nr.: 5376 .. Bedienungsanleitung Sicherheitshinweise Montage und Anschluss elektrischer Geräte dürfen nur durch Elektrofachkräfte erfolgen. Schwere Verletzungen, Brand oder Sachschäden möglich. Anleitung vollständig lesen und be- achten.
-
Seite 2: Bestimmungsgemäßer Gebrauch
System 3000 Bewegungsmelderaufsatz 1,10 m Komfort, Bewegungsmelderaufsatz 2,20 m Komfort Bild 2: Bewegungsmelderaufsatz 2,20 m Up-Einsatz Abdeckrahmen Bewegungsmelderaufsatz Sensorfenster und Status-LED Taster OFF/AUTO ON/AUTO Taste OFF/AUTO Taste ON/AUTO Status-LED rote LED leuchtet Selbsttest rote LED blinkt 3 s an / 3 s aus... - Seite 3 System 3000 Bewegungsmelderaufsatz 1,10 m Komfort, Bewegungsmelderaufsatz 2,20 m Komfort – Dauer-Ein, Dauer-Aus – Bedienung mit 2-Draht-, 3-Draht-Nebenstelle, Drehdimmer-Nebenstelle oder Taster – Dimmeinsatz ist über Nebenstelle dimmbar – Zurücksetzen auf Werkseinstellung Bewegungsmelderaufsatz 1,10 m – Blende zum Einschränken des Erfassungsbereiches Funktionen über App...
-
Seite 4: Bedienung
Voraussetzung für die Bedienung per App ist ein mobiles Endgerät mit Bluetooth-Schnittstelle mit dem Betriebssystem Android (ab Version 5.0) oder iOS (ab Version 10). ￭ Die Gira System 3000 App aus dem iTunes App Store (iOS) oder Google Play Store (An- droid) herunterladen und installieren. Mobiles Endgerät über Bluetooth koppeln Voraussetzung: Einsatz und Aufsatz müssen betriebsbereit sein. -
Seite 5: Informationen Für Elektrofachkräfte
System 3000 Bewegungsmelderaufsatz 1,10 m Komfort, Bewegungsmelderaufsatz 2,20 m Komfort Mit einem Taster kann die Einschalthelligkeit nicht gelöscht werden. Bedienung am Aufsatz Mit dem Taster bzw. den beiden Tasten kann zwischen Automatikbetrieb, Dauer Ein und Dauer Aus umgeschaltet werden. ￭... - Seite 6 System 3000 Bewegungsmelderaufsatz 1,10 m Komfort, Bewegungsmelderaufsatz 2,20 m Komfort Bild 4: Reichweite bei tangentialer Bewegungsrichtung Bewegungsmelderaufsatz 1,10 m 25 % Empfindlichkeit 50 % Empfindlichkeit 75 % Empfindlichkeit 100 % Empfindlichkeit Bild 5: Reichweite bei radialer Bewegungsrichtung Bewegungsmelderaufsatz 1,10 m 25 % Empfindlichkeit...
- Seite 7 System 3000 Bewegungsmelderaufsatz 1,10 m Komfort, Bewegungsmelderaufsatz 2,20 m Komfort Erfassungsfeld und Reichweite Bewegungsmelderaufsatz 2,20 m Bild 6: Erfassungsfeld und Einbauhöhe Bewegungsmelderaufsatz 2,20 m Bild 7: Reichweite bei tangentialer Bewegungsrichtung Bewegungsmelderaufsatz 2,20 m, Ein- bauhöhe 2,20 m 25 % Empfindlichkeit 50 % Empfindlichkeit...
- Seite 8 System 3000 Bewegungsmelderaufsatz 1,10 m Komfort, Bewegungsmelderaufsatz 2,20 m Komfort 75 % Empfindlichkeit 100 % Empfindlichkeit Bild 9: Reichweite bei tangentialer Bewegungsrichtung Bewegungsmelderaufsatz 2,20 m, Ein- bauhöhe 1,10 m 25 % Empfindlichkeit 50 % Empfindlichkeit 75 % Empfindlichkeit 100 % Empfindlichkeit Bild 10: Reichweite bei radialer Bewegungsrichtung Bewegungsmelderaufsatz 2,20 m, Einbau-...
- Seite 9 System 3000 Bewegungsmelderaufsatz 1,10 m Komfort, Bewegungsmelderaufsatz 2,20 m Komfort Aufsatz montieren ￭ UP-Einsatz ordnungsgemäß anschließen und montieren (siehe Anleitung UP-Einsatz). ￭ Aufsatz mit Abdeckrahmen auf UP-Einsatz stecken. Erfassungsfeld erweitern Zur Erweiterung des Erfassungsfeldes 3-Draht-Nebenstelle mit Präsenz- oder Bewegungsmel- der-Aufsatz anschließen. Die Hauptstelle wertet Signale der Nebenstelle aus und schaltet die Beleuchtung ein.
-
Seite 10: Technische Daten
Rote LED blinkt langsamer, Gerät ist auf Werkseinstellungen zurückgesetzt und startet neu. Technische Daten Umgebungstemperatur -20 ... +45 °C Lager-/ Transporttemperatur -25 ... +70 °C Schutzart System 55, Gira E22, Flächenschalter (F100) IP20 Gira TX_44 IP44 Helligkeitseinstellung ca. 5 ... 500 lx und Tagbetrieb Empfindlichkeit 0, 25, 50, 75, 100 % Nachlaufzeit ca. - Seite 11 System 3000 Bewegungsmelderaufsatz 1,10 m Komfort, Bewegungsmelderaufsatz 2,20 m Komfort Parameter Einstellmöglichkeiten, Erklärung Werkseinstellung Nachlaufzeit 10 s ... 60 min Für diese Zeit bleibt die Last noch eingeschal- tet, auch wenn keine Bewegungen mehr er- Werkseinstellung: 2 min kannt werden oder das Umgebungslicht hell genug ist.
-
Seite 12: Hilfe Im Problemfall
Auf Störquellen z.B. Heizungen, Lüftungen, Klimaanlagen im Erfassungsfeld achten. 10 Konformität Hiermit erklärt Gira Giersiepen GmbH & Co. KG, dass der Funkanlagentyp Art.-Nr. 5374 .. und 5376 .. der Richtlinie 2014/53/EU entspricht. Die vollständige Artikelnummer finden Sie auf dem Gerät. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internet- adresse verfügbar:... -
Seite 13: Gewährleistung
Die Gewährleistung erfolgt im Rahmen der gesetzlichen Bestimmungen über den Fachhandel. Bitte übergeben oder senden Sie fehlerhafte Geräte portofrei mit einer Fehlerbeschreibung an den für Sie zuständigen Verkäufer (Fachhandel/Installationsbetrieb/Elektrofachhandel). Diese leiten die Geräte an das Gira Service Center weiter. Gira Giersiepen GmbH & Co. KG...
