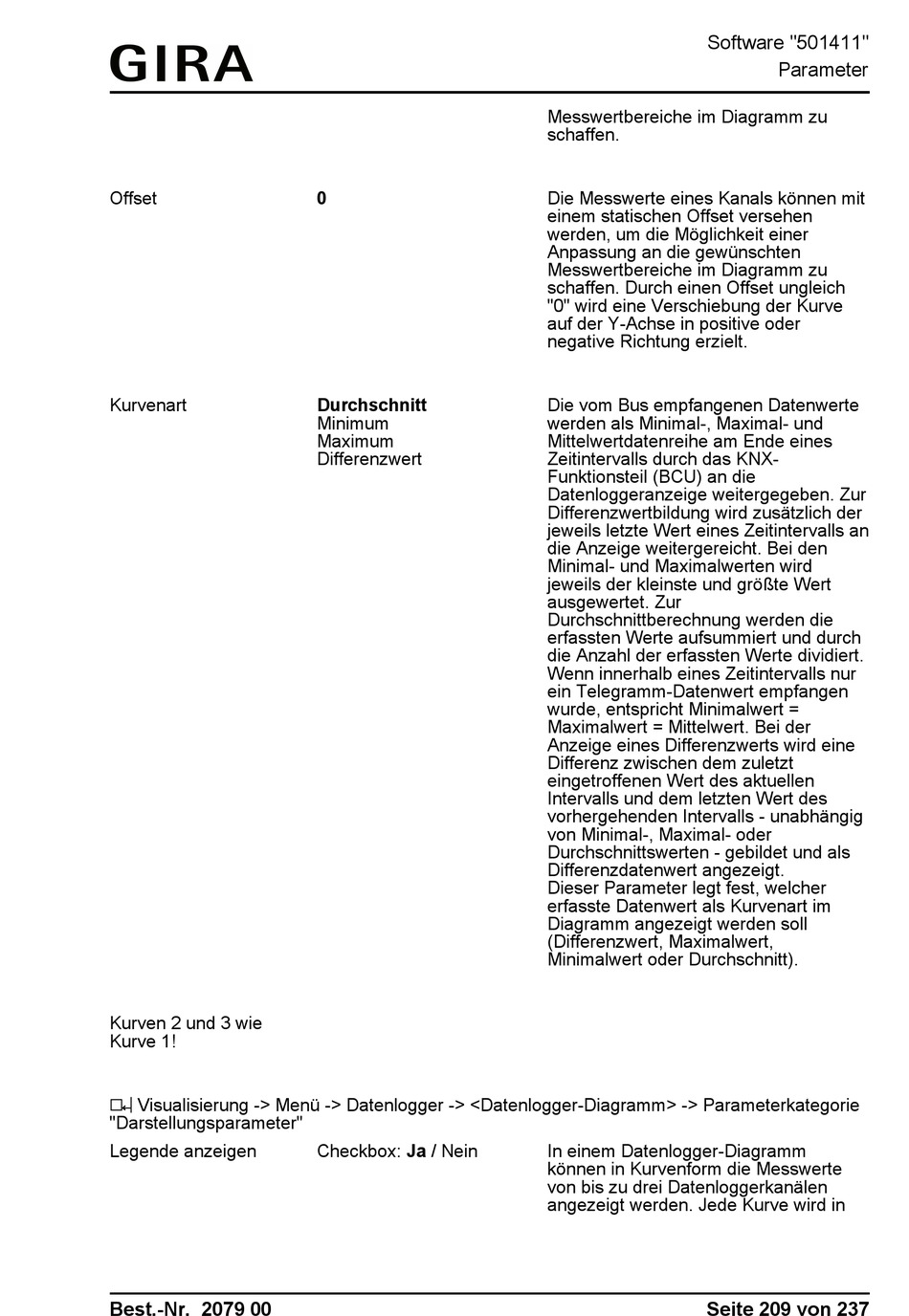

Offset
Kurvenart
Kurven 2 und 3 wie
Kurve 1!
h Visualisierung -> Menü -> Datenlogger -> <Datenlogger-Diagramm> -> Parameterkategorie
"Darstellungsparameter"
Legende anzeigen
Best.-Nr. 2079 00
0
Durchschnitt
Minimum
Maximum
Differenzwert
Checkbox: Ja / Nein
Software "501411"
Messwertbereiche im Diagramm zu
schaffen.
Die Messwerte eines Kanals können mit
einem statischen Offset versehen
werden, um die Möglichkeit einer
Anpassung an die gewünschten
Messwertbereiche im Diagramm zu
schaffen. Durch einen Offset ungleich
"0" wird eine Verschiebung der Kurve
auf der Y-Achse in positive oder
negative Richtung erzielt.
Die vom Bus empfangenen Datenwerte
werden als Minimal-, Maximal- und
Mittelwertdatenreihe am Ende eines
Zeitintervalls durch das KNX-
Funktionsteil (BCU) an die
Datenloggeranzeige weitergegeben. Zur
Differenzwertbildung wird zusätzlich der
jeweils letzte Wert eines Zeitintervalls an
die Anzeige weitergereicht. Bei den
Minimal- und Maximalwerten wird
jeweils der kleinste und größte Wert
ausgewertet. Zur
Durchschnittberechnung werden die
erfassten Werte aufsummiert und durch
die Anzahl der erfassten Werte dividiert.
Wenn innerhalb eines Zeitintervalls nur
ein Telegramm-Datenwert empfangen
wurde, entspricht Minimalwert =
Maximalwert = Mittelwert. Bei der
Anzeige eines Differenzwerts wird eine
Differenz zwischen dem zuletzt
eingetroffenen Wert des aktuellen
Intervalls und dem letzten Wert des
vorhergehenden Intervalls - unabhängig
von Minimal-, Maximal- oder
Durchschnittswerten - gebildet und als
Differenzdatenwert angezeigt.
Dieser Parameter legt fest, welcher
erfasste Datenwert als Kurvenart im
Diagramm angezeigt werden soll
(Differenzwert, Maximalwert,
Minimalwert oder Durchschnitt).
In einem Datenlogger-Diagramm
können in Kurvenform die Messwerte
von bis zu drei Datenloggerkanälen
angezeigt werden. Jede Kurve wird in
Seite 209 von 237
Parameter
