Software "501411"
Funktionsbeschreibung

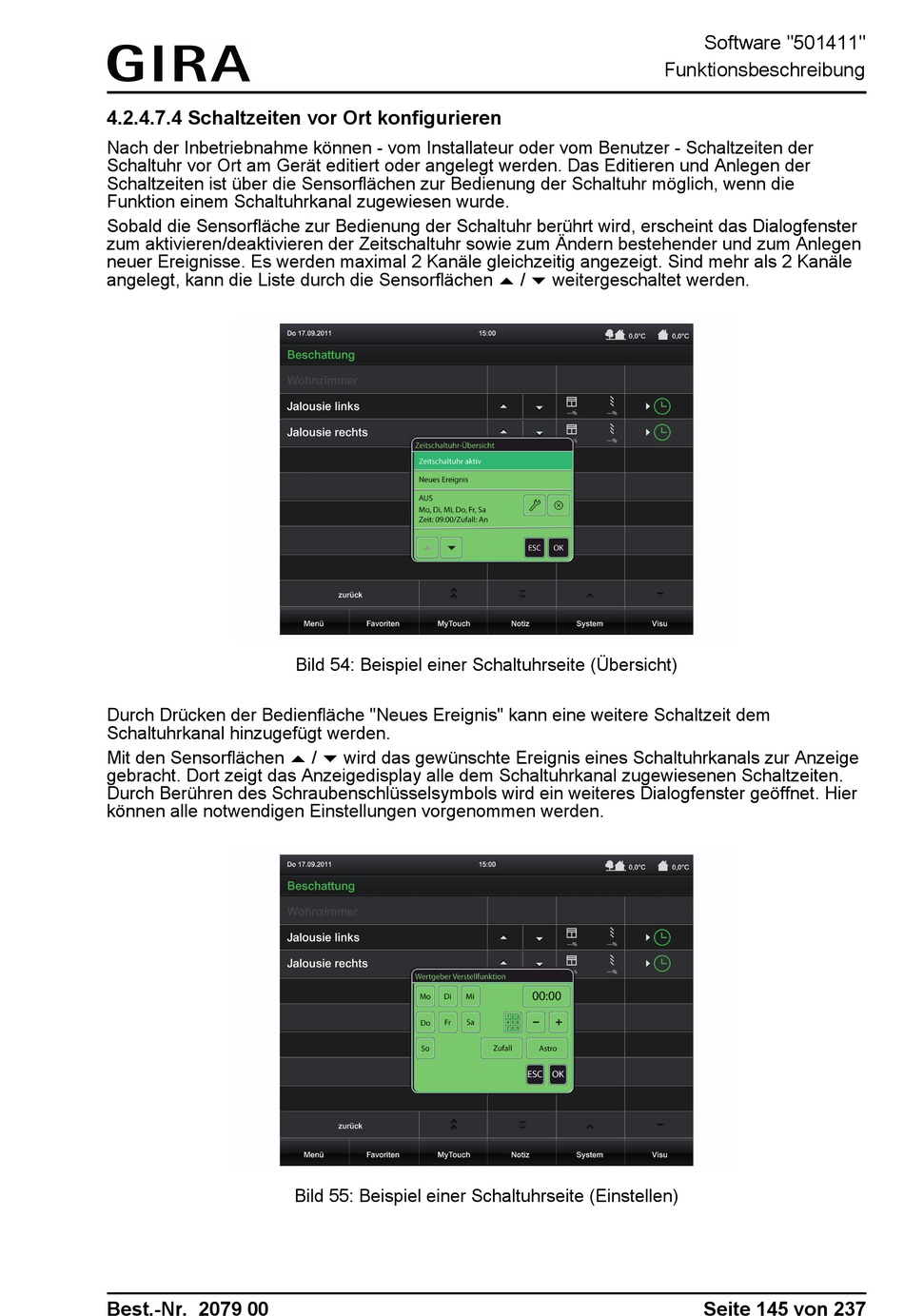

4.2.4.7.4 Schaltzeiten vor Ort konfigurieren
Nach der Inbetriebnahme können - vom Installateur oder vom Benutzer - Schaltzeiten der
Schaltuhr vor Ort am Gerät editiert oder angelegt werden. Das Editieren und Anlegen der
Schaltzeiten ist über die Sensorflächen zur Bedienung der Schaltuhr möglich, wenn die
Funktion einem Schaltuhrkanal zugewiesen wurde.
Sobald die Sensorfläche zur Bedienung der Schaltuhr berührt wird, erscheint das Dialogfenster
zum aktivieren/deaktivieren der Zeitschaltuhr sowie zum Ändern bestehender und zum Anlegen
neuer Ereignisse. Es werden maximal 2 Kanäle gleichzeitig angezeigt. Sind mehr als 2 Kanäle
angelegt, kann die Liste durch die Sensorflächen ¬ / ¯ weitergeschaltet werden.
Bild 54: Beispiel einer Schaltuhrseite (Übersicht)
Durch Drücken der Bedienfläche "Neues Ereignis" kann eine weitere Schaltzeit dem
Schaltuhrkanal hinzugefügt werden.
Mit den Sensorflächen ¬ / ¯ wird das gewünschte Ereignis eines Schaltuhrkanals zur Anzeige
gebracht. Dort zeigt das Anzeigedisplay alle dem Schaltuhrkanal zugewiesenen Schaltzeiten.
Durch Berühren des Schraubenschlüsselsymbols wird ein weiteres Dialogfenster geöffnet. Hier
können alle notwendigen Einstellungen vorgenommen werden.
Bild 55: Beispiel einer Schaltuhrseite (Einstellen)
Best.-Nr. 2079 00
Seite 145 von 237
