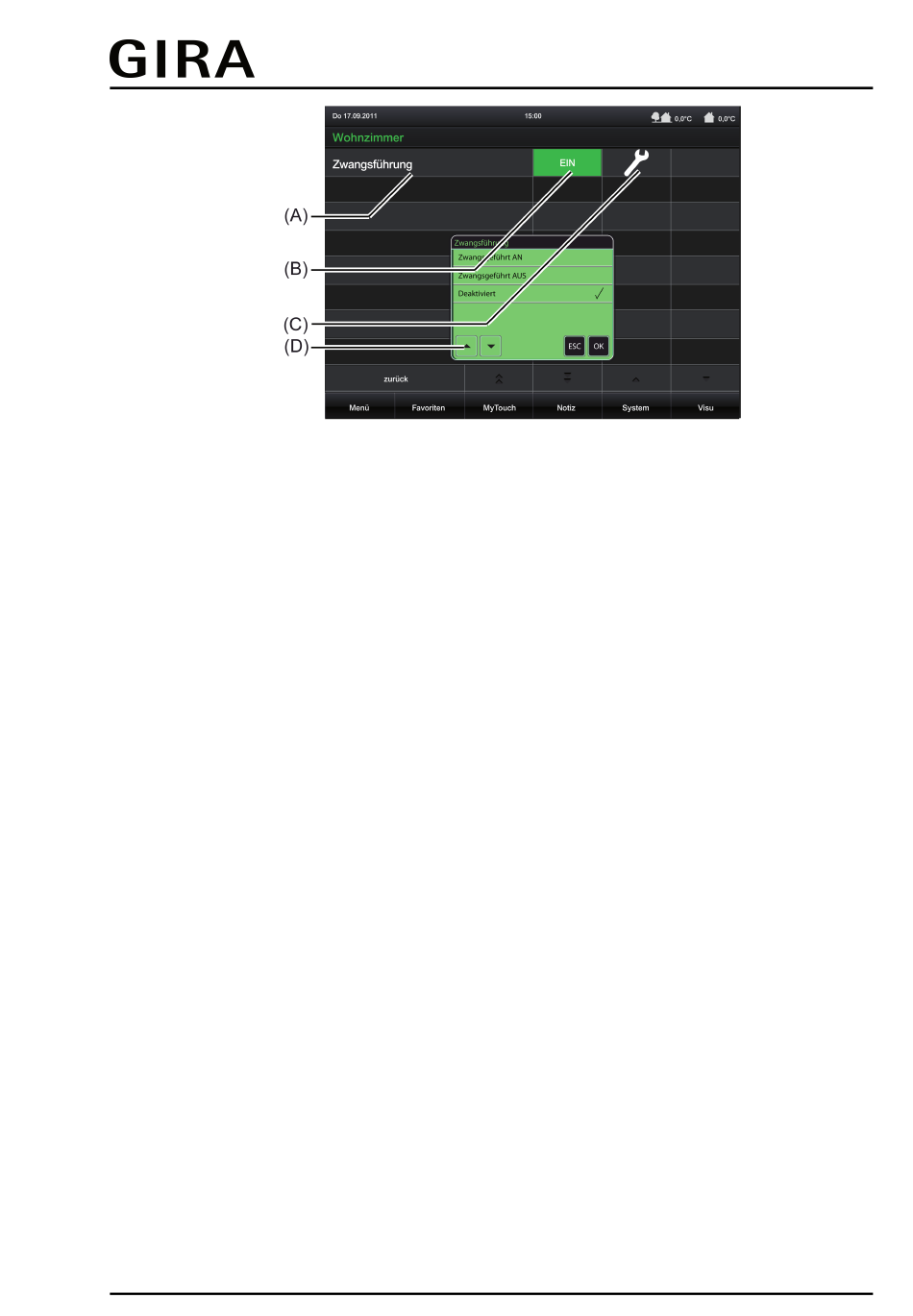

Bild 31: Beispiel für Bedien- und Anzeigeelemente der KNX Funktion "Zwangsführung"
Statuselemente
Der Anzeigebereich enthält verschiedene Darstellungselemente (Bild 31), die durch Parameter
beeinflusst werden. Jeder KNX Funktion kann in der Konfigurationssoftware eine Benennung
zugewiesen werden (A). Die Sensorfläche zur Direktbedienung (B) zeigt , in Abhängigkeit von
den Parametrierungen in der Konfigurationssoftware, den Schaltzustand, der durch die nächste
Berührung hergestellt werden soll. Eine entsprechende farbliche Kennzeichnung sowie die
Änderung von Anzeigetexten ist möglich. Nach Berühren der Sensorfläche zur Dialogbedienung
im Anzeigebereich (C) öffnet sich das Dialogfenster (D), in dem die steuerbaren KNX
Funktionen ausgewählt werden können (z. B. "Zwangsgeführt AN"). Der angezeigte Text kann
separat für jeden Zustand in der Konfigurationssoftware parametriert werden (z. B. "ZWANG
EIN").
Objekte
Die KNX Funktion "Zwangsführung" verfügt über 2 KNX Kommunikationsobjekte...
-
"Schalten" (1 Bit sendend und empfangend):
Über dieses Objekt wird bei einer Berührung des Sensorelementes zur Aktivierung der
Zustande "Normalbetrieb AUS" und "Normalbetrieb EIN" ein Schalten-Telegramm auf den
Bus ausgesendet. Dieses Objekt muss mit dem Eingangsobjekt des angesteuerten Aktors
verbunden werden (in der Regel "Schalten").
Analog zur Bedienung steuern Telegramme, die über dieses Objekt empfangen werden,
die Statuselemente an. Der über dieses Objekt empfangene Schaltzustand wird
ausgewertet, sofern keine Zwangsführung aktiv ist.
-
"Zwangsobjekt" (2 Bit sendend und empfangend):
Über dieses Objekt wird bei einer Berührung des Sensorelementes zur Aktivierung der
Zustände "Zwangsgeführt AUS" und "Zwangsgeführt AN" ein Telegramm zur
Zwangsführung auf den Bus ausgesendet. Dieses Objekt muss mit dem Zwangsobjekt des
angesteuerten Aktors verbunden werden.
Analog zur Bedienung steuern Telegramme, die über dieses Objekt empfangen werden,
die Statuselemente an. Der über dieses Objekt empfangene Zustand der Zwangsführung
wird mit einer höheren Priorität als das Objekt "Schalten" ausgewertet.
Best.-Nr. 2079 00
Software "501411"
Funktionsbeschreibung
Seite 100 von 237
