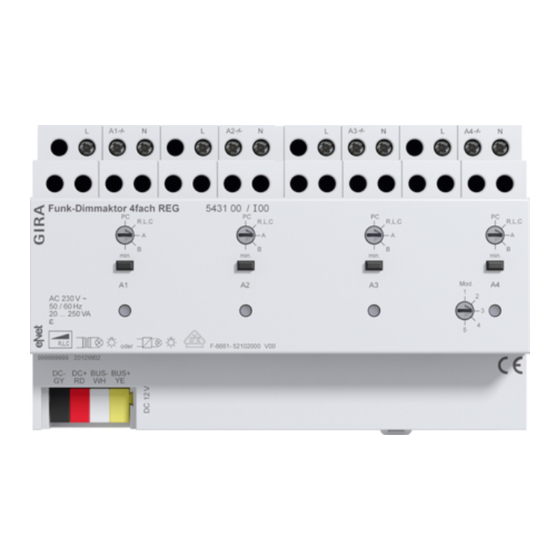

Funk Dimmaktor 4fach
Funk Dimmaktor 4fach
Best.-Nr.: 5431 00
Bedienungsanleitung
1
Sicherheitshinweise
Montage und Anschluss elektrischer Geräte dürfen nur durch Elektrofachkräfte
erfolgen.
Schwere Verletzungen, Brand oder Sachschäden möglich. Anleitung vollständig lesen und be-
achten.
Gefahr durch elektrischen Schlag. Vor Arbeiten an Gerät oder Last freischalten. Dabei alle Lei-
tungsschutzschalter berücksichtigen, die gefährliche Spannungen an Gerät oder Last liefern.
Gefahr durch elektrischen Schlag. Gerät ist nicht zum Freischalten geeignet. Auch bei ausge-
schaltetem Gerät ist die Last nicht galvanisch vom Netz getrennt.
Gefahr durch elektrischen Schlag. Bei Installation und Leitungsverlegung die für SELV-Strom-
kreise geltenden Vorschriften und Normen einhalten.
Zerstörungsgefahr, wenn eingestellte Betriebsart und Lastart nicht zueinander passen. Bei An-
schluss oder Austausch der Last korrekte Betriebsart einstellen.
Brandgefahr. Bei Betrieb mit induktiven Trafos jeden Trafo entsprechend den Herstelleranga-
ben primärseitig absichern. Nur Sicherheitstransformatoren nach EN 61558-2-6 (VDE 0570 Teil
2-6) verwenden.
Brandgefahr! Betrieb ausschließlich mit den unter Zubehör aufgeführten Spannungsversorgun-
gen.
Diese Anleitung ist Bestandteil des Produktes und muss beim Endkunden verbleiben.
2
Bestimmungsgemäßer Gebrauch
–
Schalten und Dimmen von Beleuchtung
–
Betrieb mit Spannungsversorgung REG und Empfangsmodul REG oder eNet Server (sie-
he Zubehör)
–
Bedienung mit geeigneten Funksendern
–
Einbau in Kleinverteiler auf Hutschiene nach DIN EN 60715
Produkteigenschaften
–
Einschalten durch lampenschonenden Softstart
–
Einschalthelligkeit für jeden Ausgang dauerhaft speicherbar
–
Minimalhelligkeit für jeden Ausgang dauerhaft speicherbar
–
Szenenbetrieb möglich
–
Statusanzeige der Ausgänge über LED
–
Statusrückmeldung an Funksender
–
Ausgänge mit Taste Prog schaltbar
–
Erhöhung der Ausgangsleistung durch Parallelschalten mehrerer Ausgänge möglich
–
Elektronischer Kurzschlussschutz mit dauerhafter Abschaltung spätestens nach
7 Sekunden
–
Elektronischer Übertemperaturschutz
–
Automatische oder manuelle Einstellung des zur Last passenden Dimmprinzips
–
Leistungserweiterung durch Leistungszusätze möglich
Mit eNet Server einstellbar:
–
Maximalhelligkeit
–
Dimmgeschwindigkeit
–
Ein-/ Ausschaltverzögerung
32578622
10867484
01.10.2019
1 / 19
Werbung
Verwandte Anleitungen für Gira 5431 00
Inhaltszusammenfassung für Gira 5431 00
- Seite 1 Funk Dimmaktor 4fach Funk Dimmaktor 4fach Best.-Nr.: 5431 00 Bedienungsanleitung Sicherheitshinweise Montage und Anschluss elektrischer Geräte dürfen nur durch Elektrofachkräfte erfolgen. Schwere Verletzungen, Brand oder Sachschäden möglich. Anleitung vollständig lesen und be- achten. Gefahr durch elektrischen Schlag. Vor Arbeiten an Gerät oder Last freischalten. Dabei alle Lei- tungsschutzschalter berücksichtigen, die gefährliche Spannungen an Gerät oder Last liefern.
- Seite 2 Funk Dimmaktor 4fach – Auf-/ Abdimmrampe – Abschaltvorwarnung – Bediensperren – Dauer-Ein, Dauer-Aus – Hotelfunktion – Nachlaufzeit – Lichtregelung Zusatzfunktionen mit eNet Server: – Vollverschlüsselte Funkübertragung (AES-CCM) ab eNet Server Software Version 2.0 – Update der Gerätesoftware – Fehlerspeicher auslesen Verhalten bei Busspannungsausfall und -wiederkehr Bei Ausfall der Busspannung schaltet der Aktor aus.
- Seite 3 Funk Dimmaktor 4fach Gerät montieren Temperaturbereich beachten. Für ausreichende Kühlung sorgen. Bei Betrieb mehrerer Dimmer oder Leistungsteile in einer Unterverteilung zwischen den Geräten einen Abstand von 18 mm (1 TE) einhalten. ￭ Gerät auf Hutschiene montieren. Ausgangsklemmen müssen oben liegen. Busleitung anschließen Bild 1: Anschlussplan Busleitung Beschriftung / Farbe...
- Seite 4 Funk Dimmaktor 4fach Lasten an Ausgänge anschließen Bild 2: Anschlussbeispiel Ausgänge Lastanschluss A1...A4 Betriebsartenschalter A1...A4 Taste Prog A1...A4 Status-LED A1...A4 Schalter Mod. Anschluss Busleitung Schalter Mod. (5) auf Position 1 stellen. ￭ Alle Lastausgänge arbeiten unabhängig voneinander. Pro Leitungsschutzschalter 16 A maximal 600 W LED- oder Kompaktleuchtstofflampen anschließen.
- Seite 5 Funk Dimmaktor 4fach Ausgänge parallelschalten Zur Leistungserweiterung können zwei bis vier Ausgänge parallelgeschaltet werden. Der Aus- gang mit der niedrigsten Nummer ist der Master-Ausgang die zugeordneten Ausgänge arbeiten als Slave-Ausgänge. Die Bedienung, das Einstellen der Betriebsart, der Einschalthelligkeit, der Grundhelligkeit und der Parameter erfolgt nur am Master-Ausgang. Die Slave-Ausgänge über- nehmen die Einstellungen vom Master.
- Seite 6 Funk Dimmaktor 4fach Bild 4: Anschlussbeispiel mit jeweils zwei parallelen Ausgängen An parallelgeschaltete Ausgänge keine LED- oder Kompaktleuchtstofflampen anschlie- ßen. Elektronische- und induktive Trafos nicht gemeinsam an parallelgeschaltete Ausgänge anschließen. ￭ Lasten gemäß Anschlussbeispiel anschließen (Bild 4). Betriebsart einstellen Jeder Lastausgang hat einen Betriebsartenschalter, mit dem das Dimmprinzip eingestellt wird. Bild 5: Betriebsartenschalter Schalterstellung Funktion/anschließbare Lasten...
- Seite 7 Funk Dimmaktor 4fach Schalterstellung Funktion/anschließbare Lasten HV-{LED-Phasenab- Einstellung für Glühlampen, HV-Halogenlampen, phasenab- schnitt schnittdimmbare elektronische Trafos mit Halogen- oder LED-Lampen, dimmbare HV-LED- oder Kompaktleuchtstoff- lampen, die nach dem Phasenabschnittprinzip gedimmt wer- den können. Anschluss von induktiven Trafos nicht zulässig. min. Einstellen der Minimalhelligkeit Wird der Betriebsartenschalter aus der Stellung PC gedreht, werden die Betriebsart und die Parameter auf Werkseinstellung gesetzt.
- Seite 8 Funk Dimmaktor 4fach Die Status-LED (4) blinkt für 5 Sekunden schnell. Der Ausgang ist vom Funksender ge- trennt. Ausgang und Funksender verlassen automatisch den Programmiermodus. Sind mehrere Verbindungen oder Szenentasten zu einem Funksender vorhanden, müs- sen alle einzeln getrennt werden. Alles-Ein- und Alles-Aus-Tasten eines Funksenders werden automatisch getrennt, sobald die letzte Verbindung des entsprechenden Ausganges zum Funksender getrennt wird.
- Seite 9 Funk Dimmaktor 4fach Induktive Trafos mit mindestens 85% Nennlast betreiben. Bei ohmsch- induktiver Mischlast maximal 50% Anteil ohmsche Last. Andernfalls kann es zu falschem Einmessen des Dimmers kommen. Parallelgeschaltete Lastausgänge jeweils nur bis 95% auslasten. Die Mindestlast beim Parallelschalten von Lastausgängen beträgt 250 VA. Bild 6: Anschlussleistung Wird die Betriebsart auf HV-{ LED-Phasenabschnitt eingestellt, erhöht sich die ma- ximale Anschlussleistung für LED-Lampen auf typ.
- Seite 10 Funk Dimmaktor 4fach Parameter Einstellmöglichkeiten, Grund- Erklärungen einstellung gezeigt und ist für die Verwen- dung in der Inbetriebnahmeo- berfläche gesperrt. Betriebsart Normalbetrieb Normalbetrieb Dauer-Ein Der Ausgang kann mit Funk- Dauer-Aus sendern und mit der Taste Grundeinstellung: Normalbe- Prog bedient werden. trieb Dauer-Ein Der Ausgang schaltet dauer-...
- Seite 11 Funk Dimmaktor 4fach Parameter Einstellmöglichkeiten, Grund- Erklärungen einstellung der Minimalhelligkeit, wird auf den jeweiligen Grenzwert ein- geschaltet. Minimalhelligkeit 1...67 % Legt die minimal einstellbare Grundeinstellung: 5 % Helligkeit fest. Hinweis: Sind Parameter oder Szenenwerte kleiner als die Minimalhelligkeit eingestellt, wird auf Minimalheiligkeit ge- dimmt.
- Seite 12 Funk Dimmaktor 4fach Parameter Einstellmöglichkeiten, Grund- Erklärungen einstellung Gilt nur beim Einschalten mit Sendern (Kurzbedienung). Beim Aufruf von Szenen oder beim Schalten mit Logikbau- steinen wird die Einschalthel- ligkeit mit dem sogenannten Softdimmen (nicht parame- trierbar) angefahren. Abdimmrampe 0 s...24 h Zeitspanne bis zum Erreichen Grundeinstellung: 0 s der Minimalhelligkeit.
- Seite 13 Funk Dimmaktor 4fach Parameter Einstellmöglichkeiten, Grund- Erklärungen einstellung rung zu übernehmen, muss das Gerät programmiert wer- den. Erweiterte Kanaleinstellungen Parameter Einstellmöglichkeiten, Grund- Erklärungen einstellung Betriebsart Normalbetrieb siehe Gerät und Kanäle Dauer-Ein Dauer-Aus Grundeinstellung: Normalbe- trieb Manuelle Inbetriebnahme Ein, Aus Sperrt für den Gerätekanal die Grundeinstellung: Ein Manuelle Inbetriebnahme.
- Seite 14 Funk Dimmaktor 4fach Parameter Einstellmöglichkeiten, Grund- Erklärungen einstellung HV-Halogenlampen, dimmba- re induktive Trafos für Halo- gen- oder LED-Lampen. Phasen-Abschnitt Dimmprinzip Phasenabschnitt. Anschluss von Glühlampen, HV-Halogenlampen, Tronic- Trafos für Halogen- oder LED- Lampen. Verhalten Spannungswieder- Bestimmt das Verhalten des kehr Ausgangs nach Spannungs- Letzter Wert wiederkehr.
- Seite 15 Funk Dimmaktor 4fach Parameter Einstellmöglichkeiten, Grund- Erklärungen einstellung nung und der Befehl wird aus- geführt. Ein Ausschaltbefehl startet die Zeit für Abschalt- vorwarnung neu. Hinweis: Die eingestellte Zeit gilt bei der Bedienung über Funksender. Bei Betätigung der Taste Prog wird sofort ge- schaltet.
- Seite 16 Funk Dimmaktor 4fach Parameter Einstellmöglichkeiten, Grund- Erklärungen einstellung Priorität Sonnenschutz 0...4 Legt für den Kanal die Priorität Grundeinstellung: 0 zum Aufrufen und Aufheben einer Szene des Typs Son- nenschutz fest. Helligkeitswert Sonnenschutz 0…100 % Bestimmt das Verhalten des aufrufen Grundeinstellung:100 % Ausgangs beim Aufrufen des Sonnenschutzes.
- Seite 17 Funk Dimmaktor 4fach Parameter Einstellmöglichkeiten, Grund- Erklärungen einstellung Hotelfunktion Ein, Aus Bei aktivierter Hotelfunktion Grundeinstellung: Aus wird bei einem Ausschaltbe- fehl auf 20 % Helligkeit ge- dimmt. Ausschalten ist nur mit einem Befehl mit Zwangsfüh- rung möglich. Hinweis: Ist die Minimalhellig- keit größer 20 % eingestellt, wird bei aktivierter Hotelfunkti- on auf die eingestellte Mini-...
- Seite 18 Funk Dimmaktor 4fach Ausgang schaltet Last kurz aus und wieder ein. Ursache: Kurzschlussschutz hat ausgelöst, aber zwischenzeitlich liegt kein Fehler mehr vor. Ausgang hat abgeschaltet, Status-LED (4) blinkt jeweils 3-mal im Abstand von 1 Sekunde Ursache 1: Betriebsartenschalter (2) wurde auf ein anderes Dimmprinzip eingestellt. Dimmprinzip wurde versehentlich verstellt: Am Betriebsartenschalter wieder ursprüngli- ches Dimmprinzip einstellen (siehe Kapitel 5.1.
- Seite 19 Die Gewährleistung erfolgt im Rahmen der gesetzlichen Bestimmungen über den Fachhandel. Bitte übergeben oder senden Sie fehlerhafte Geräte portofrei mit einer Fehlerbeschreibung an den für Sie zuständigen Verkäufer (Fachhandel/Installationsbetrieb/Elektrofachhandel). Diese leiten die Geräte an das Gira Service Center weiter. Gira Giersiepen GmbH & Co. KG...
