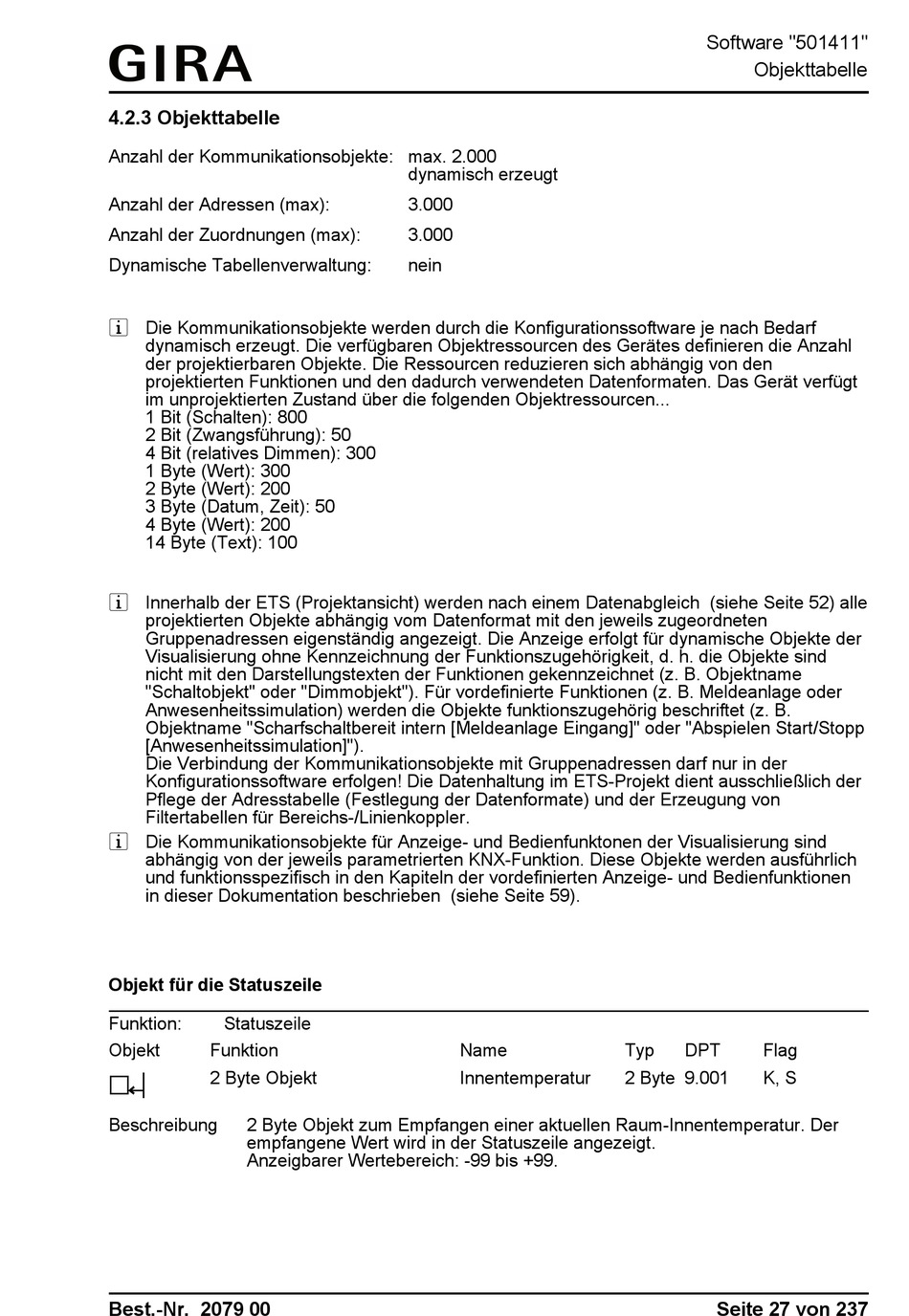

4.2.3 Objekttabelle
Anzahl der Kommunikationsobjekte: max. 2.000
Anzahl der Adressen (max):
Anzahl der Zuordnungen (max):
Dynamische Tabellenverwaltung:
i Die Kommunikationsobjekte werden durch die Konfigurationssoftware je nach Bedarf
dynamisch erzeugt. Die verfügbaren Objektressourcen des Gerätes definieren die Anzahl
der projektierbaren Objekte. Die Ressourcen reduzieren sich abhängig von den
projektierten Funktionen und den dadurch verwendeten Datenformaten. Das Gerät verfügt
im unprojektierten Zustand über die folgenden Objektressourcen...
1 Bit (Schalten): 800
2 Bit (Zwangsführung): 50
4 Bit (relatives Dimmen): 300
1 Byte (Wert): 300
2 Byte (Wert): 200
3 Byte (Datum, Zeit): 50
4 Byte (Wert): 200
14 Byte (Text): 100
i Innerhalb der ETS (Projektansicht) werden nach einem Datenabgleich (siehe Seite 52) alle
projektierten Objekte abhängig vom Datenformat mit den jeweils zugeordneten
Gruppenadressen eigenständig angezeigt. Die Anzeige erfolgt für dynamische Objekte der
Visualisierung ohne Kennzeichnung der Funktionszugehörigkeit, d. h. die Objekte sind
nicht mit den Darstellungstexten der Funktionen gekennzeichnet (z. B. Objektname
"Schaltobjekt" oder "Dimmobjekt"). Für vordefinierte Funktionen (z. B. Meldeanlage oder
Anwesenheitssimulation) werden die Objekte funktionszugehörig beschriftet (z. B.
Objektname "Scharfschaltbereit intern [Meldeanlage Eingang]" oder "Abspielen Start/Stopp
[Anwesenheitssimulation]").
Die Verbindung der Kommunikationsobjekte mit Gruppenadressen darf nur in der
Konfigurationssoftware erfolgen! Die Datenhaltung im ETS-Projekt dient ausschließlich der
Pflege der Adresstabelle (Festlegung der Datenformate) und der Erzeugung von
Filtertabellen für Bereichs-/Linienkoppler.
i Die Kommunikationsobjekte für Anzeige- und Bedienfunktonen der Visualisierung sind
abhängig von der jeweils parametrierten KNX-Funktion. Diese Objekte werden ausführlich
und funktionsspezifisch in den Kapiteln der vordefinierten Anzeige- und Bedienfunktionen
in dieser Dokumentation beschrieben (siehe Seite 59).
Objekt für die Statuszeile
Funktion:
Statuszeile
Objekt
Funktion
2 Byte Objekt
h
Beschreibung
2 Byte Objekt zum Empfangen einer aktuellen Raum-Innentemperatur. Der
empfangene Wert wird in der Statuszeile angezeigt.
Anzeigbarer Wertebereich: -99 bis +99.
Best.-Nr. 2079 00
dynamisch erzeugt
3.000
3.000
nein
Name
Innentemperatur
Software "501411"
Objekttabelle
Typ
DPT
Flag
2 Byte
9.001
K, S
Seite 27 von 237
