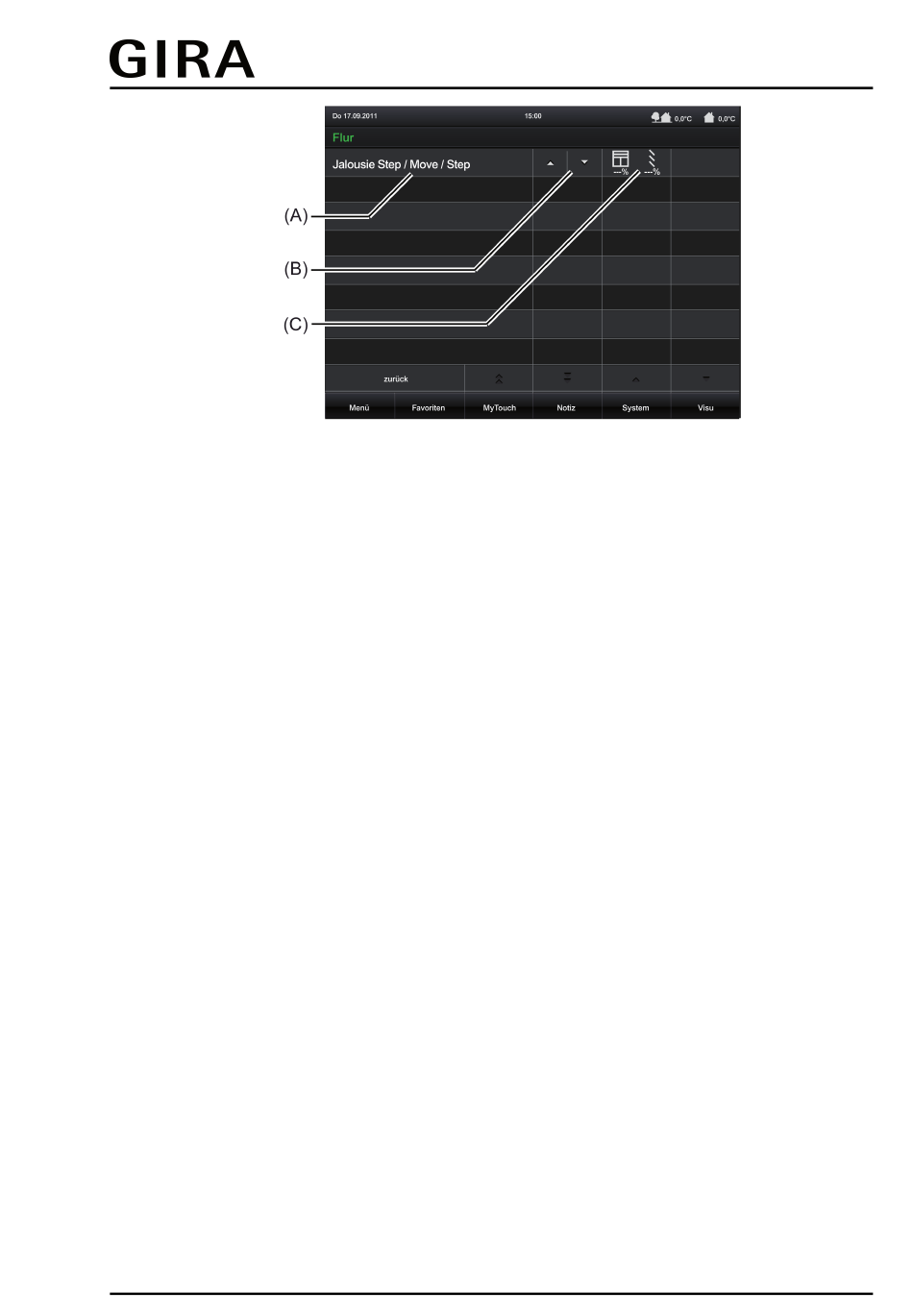

Bild 21: Beispiel für Bedien- und Anzeigeelemente der Funktion "Jalousie Step / Move / Step"
Statuselemente
Der Anzeigebereich enthält verschiedene Darstellungselemente (Bild 21), die durch Parameter
beeinflusst werden. Jeder KNX Funktion kann in der Konfigurationssoftware eine Benennung
zugewiesen werden (A). Die Sensorfläche zur Direktbedienung (B) zeigt in Abhängigkeit von
den Parametrierungen in der Konfigurationssoftware zwei Schaltflächen,+ und - durch deren
kurze oder lange Berührung entsprechende Werttelegramme ausgelöst werden. Der
Anzeigebereich (C) enthält, abhängig vom Objektwert der Rückmeldung des Jalousieaktors
Positionswerte für Behanghöhe und Lamellenposition im Klartext ("0...100 %"). Solange nach
einem Gerätereset noch kein Rückmeldungs-Objektwert empfangen wurde, zeigt der
Statuswert "---%" an.
Objekte
Die KNX Funktion "Jalousie Step / Move / Step" verfügt über bis zu 4 KNX
Kommunikationsobjekte...
-
"Kurzzeitbetrieb" (1 Bit sendend):
Über dieses Objekt werden bei einer kurzen Berührung des Sensorelementes
Kurzzeittelegramme auf den Bus ausgesendet. Hierdurch werden laufende Antriebsfahrten
gestoppt. Alternativ werden Behänge oder Lamellen kurzzeitig verfahren, denn der Antrieb
aus dem Zustand "Stopp" heraus angesteuert wird. KNX Jalousie- oder Rollladenaktoren
führen dann den konfigurierten Kurzzeitbetrieb (Step) aus.
-
"Langzeitbetrieb" (1 Bit sendend):
Über dieses Objekt werden bei einer langen Betätigung des Sensorelementes
Langzeittelegramme (auf, ab) auf den Bus ausgesendet. Hierdurch können angesteuerte
Behänge von Beschattungsanlagen bis in die Endlagen gesteuert werden. KNX Jalousie-
oder Rollladenaktoren führen dazu den konfigurierten Langzeitbetrieb (Move) aus.
Ein Kurzzeittelegramm (siehe Objekt "Kurzzeitobjekt") kann laufende Antriebsfahrten des
Langzeitbetriebs unterbrechen (Stopp), wodurch ein Behang an einer beliebigen Stelle
angehalten werden kann.
Best.-Nr. 2079 00
Software "501411"
Funktionsbeschreibung
Seite 76 von 237
