2.3 Montage und elektrischer Anschluss
GEFAHR!
Elektrischer Schlag bei Berühren spannungsführender Teile.
Elektrischer Schlag kann zum Tod führen.
Vor Arbeiten am Gerät freischalten und spannungsführende Teile in der
Umgebung abdecken!
Gerät anschließen und montieren
i Empfehlung: Für optimale Ablesung in Augenhöhe montieren.
Für wandbündige Montage: Control 9 Einbaugehäuse verwenden (siehe Zubehör).
Bei Montage in Einbaugehäuse für Info-Terminal: Adapterrahmen verwenden (siehe Zubehör).
Für ausreichend Kühlung sorgen. Lüftungsöffnungen nicht verdecken (Bild 4).
o
Einbaugehäuse lagerichtig – horizontal – in Wand montieren. Auf Kennzeichnungen OBEN
TOP / UNTEN BOTTOM achten.
i Montageanleitung des Einbaugehäuses beachten.
Das Gerät verfügt über einen Netzspannungsanschluss zur Versorgung der Geräteelektronik.
Der KNX-Funktionsteil (BCU) ist funktionsfähig, sofern Netz- und Busspannung angeschlossen
und eingeschaltet sind.
o
Anschlussleitungen durch die vorgesehenen Durchführungen ziehen.
Best.-Nr. 2079 00
Montage, elektrischer Anschluss und Bedienung

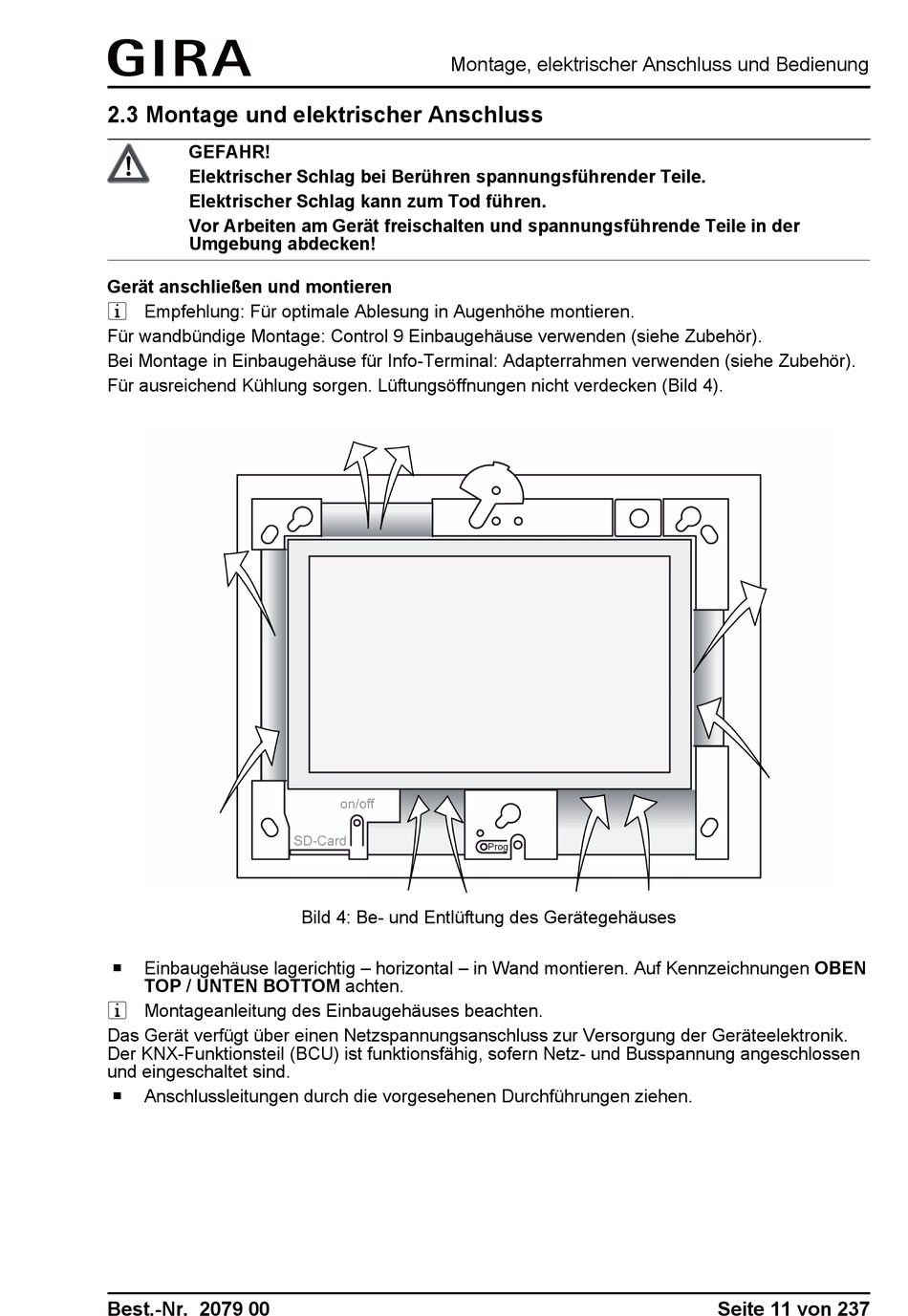

Bild 4: Be- und Entlüftung des Gerätegehäuses
Seite 11 von 237
