4.2.4.14.2 Anwesenheitssimulation verwenden
Funktionen auswählen
Bevor eine Simulation aufgezeichnet werden kann, müssen die Funktionen ausgewählt werden,
die in die Anwesenheitssimulation eingebunden sein sollen. Funktionen müssen zuvor in der
Geräteprojektierung angelegt und mit Gruppenadressen verknüpft worden sein, damit sie einer
Simulation zugeordnet werden können. Der Begriff "Funktionen" wird hier alternativ zur
Bezeichnung "Objekte" verwendet, da die in der Projektierung konfigurierten Schalt- oder
Wertobjekte bestimmte Funktionen ansteuern, also beispielsweise Licht schalten oder eine
Beschattungssituation steuern.
Das Auswählen der Funktionen einer Simulation ist möglich, wenn im Menü
"Anwesenheitssimulation editieren" das Dialogmenü "Funktionen" geöffnet wird (Bild 64). Es
erscheint im Anschluss eine Liste aller konfigurierten Funktionen (1...32) der
Anwesenheitssimulation. Durch Drücken der Sensorfläche einer Funktion kann die
entsprechende Funktion aktiviert und somit der Simulation hinzugefügt werden. Auf diese Weise
lassen sich bis zu 15 Funktionen einer Simulation zuordnen.
Die Auswahl muss im Anschluss durch Drücken der Sensorfläche "OK" bestätigt werden. Das
Drücken der Sensorfläche "ESC" bewirkt, dass die Funktionsauswahl verworfen wird.

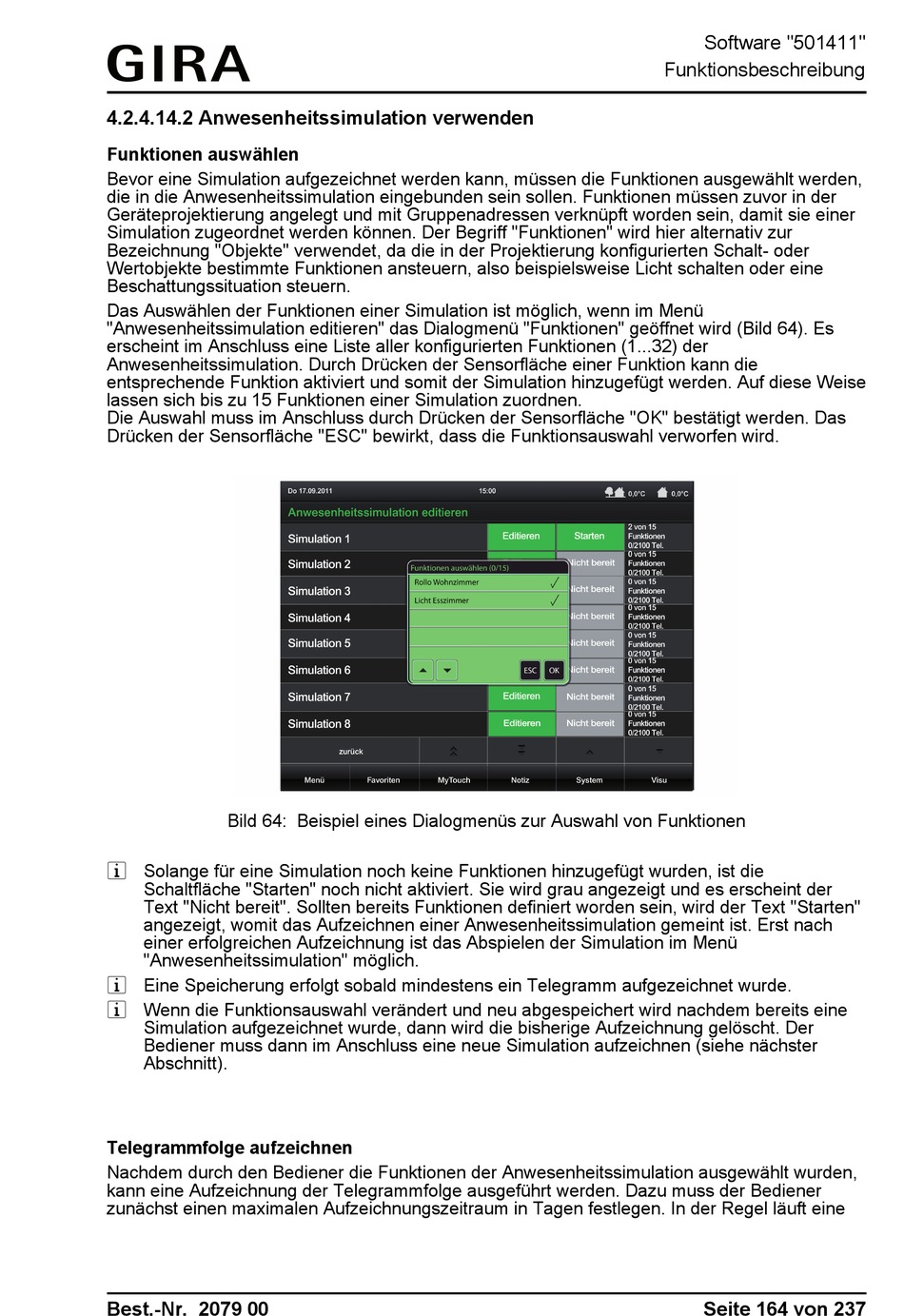

Bild 64: Beispiel eines Dialogmenüs zur Auswahl von Funktionen
i Solange für eine Simulation noch keine Funktionen hinzugefügt wurden, ist die
Schaltfläche "Starten" noch nicht aktiviert. Sie wird grau angezeigt und es erscheint der
Text "Nicht bereit". Sollten bereits Funktionen definiert worden sein, wird der Text "Starten"
angezeigt, womit das Aufzeichnen einer Anwesenheitssimulation gemeint ist. Erst nach
einer erfolgreichen Aufzeichnung ist das Abspielen der Simulation im Menü
"Anwesenheitssimulation" möglich.
i Eine Speicherung erfolgt sobald mindestens ein Telegramm aufgezeichnet wurde.
i Wenn die Funktionsauswahl verändert und neu abgespeichert wird nachdem bereits eine
Simulation aufgezeichnet wurde, dann wird die bisherige Aufzeichnung gelöscht. Der
Bediener muss dann im Anschluss eine neue Simulation aufzeichnen (siehe nächster
Abschnitt).
Telegrammfolge aufzeichnen
Nachdem durch den Bediener die Funktionen der Anwesenheitssimulation ausgewählt wurden,
kann eine Aufzeichnung der Telegrammfolge ausgeführt werden. Dazu muss der Bediener
zunächst einen maximalen Aufzeichnungszeitraum in Tagen festlegen. In der Regel läuft eine
Best.-Nr. 2079 00
Software "501411"
Funktionsbeschreibung
Seite 164 von 237
