Ethernet-Installationsleitung an den Ethernet-Adapterstecker anschließen. Hierzu die
Ethernet-Adern abmanteln, nicht abisolieren und in den Deckel des Adaptersteckers
einlegen. Überstehende Adern kürzen und Deckel lagerichtig auf den Adapterstecker
schieben (Bild 6).
o
Beiliegende Ethernet-Adapterleitung an Klemme (16) und an Ethernet-Adapterstecker
anschließen.

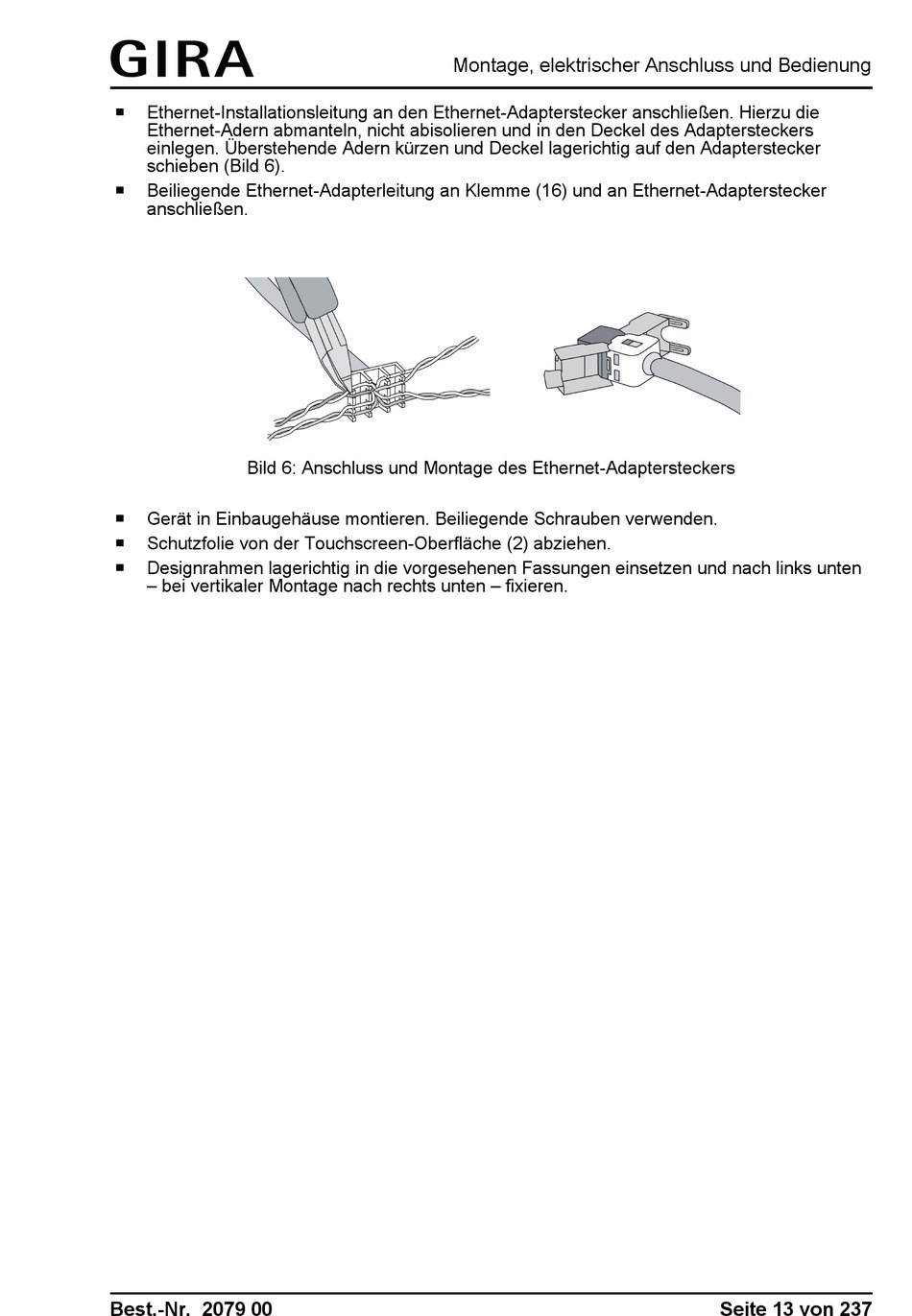

Bild 6: Anschluss und Montage des Ethernet-Adaptersteckers
o
Gerät in Einbaugehäuse montieren. Beiliegende Schrauben verwenden.
o
Schutzfolie von der Touchscreen-Oberfläche (2) abziehen.
o
Designrahmen lagerichtig in die vorgesehenen Fassungen einsetzen und nach links unten
– bei vertikaler Montage nach rechts unten – fixieren.
