4.2.4.15 Meldeanlage
4.2.4.15.1 Einleitung und Grundlagen
Einleitung
Die Meldeanlage ermöglicht das Einbinden von vorhandenen Sensoren einer KNX-Installation
in die Projektierung des Geräts zur Überwachung eines Gebäude oder Gebäudeteils. Die
Meldeanlage kann den Zustand von Fensterkontakten, Bewegungsmeldern oder
Glasbruchsensoren anzeigen und überwacht Zustandsänderungen an diesen Meldern.
Die in die Meldeanlage integrierten Melder können in bis zu zwei Sicherungsbereiche
zusammengefasst werden. Durch das Scharfschalten dieser Bereiche ist eine Überwachung
der gesicherten Anlage auf Einbruch bei An- oder Abwesenheit von Personen im Gebäude
möglich. Zudem können Anlagenteile generell auch auf Sabotage überwacht werden. Im Falle
eines Einbruchalarms können optische und akustische Signalgeber aktiviert werden.
Die Meldeanlage kann durch eine eigene Anzeigeseite direkt am Gerät kontrolliert werden. Das
Abrufen der Anlagenzustände (aktive Melder, Ereignisse) als auch die Bedienung (Scharf-
/Unscharfschalten, Quittierung) ist einfach und übersichtlich durch vordefinierte Bildschirme
möglich. Darüber hinaus ist das Scharf- oder Unscharfschalten auch durch andere
Busteilnehmer - beispielsweise durch Tastsensoren, Tasterschnittstellen oder Binäreingänge
mit daran angeschlossenen Bediengeräten - möglich. Zudem ist auch die Anzeige von
Anlagenzuständen oder Meldertexten im Alarm- oder Störungsfall auf anderen KNX-
Anzeigeeinheiten - z. B. Info-Displays oder einfache LED-Anzeigen - praktizierbar. Die
Meldeanlage stellt dazu separate Kommunikationsobjekte zur Verfügung.
Zu beachten ist, dass das Zurücksetzen nach einem Alarm oder einer Störung sowie das
Einsehen des Ereignisspeichers ausschließlich am Gerät als zentrale Komponente möglich ist!
Die Bedienung der Meldeanlage erfolgt auf der Menüseite "Meldeanlage". Die Menüseite wird
direkt über das Hauptmenü (vordefinierte Anzeigestruktur) aufgerufen.
Sobald die Menüseite "Meldeanlage" geöffnet ist, zeigt das Anzeigedisplay 4 Sensorflächen, die
unterschiedliche Funktionen ausführen (Bild 68).
-
Anzeige- und Sensorfläche zum Scharf- oder Unscharfschalten des Scharfschaltbereiches
"Extern" (kann bedarfsweise ausgeblendet werden)
-
Anzeige- und Sensorfläche zum Scharf- oder Unscharfschalten des Scharfschaltbereiches
"Intern" (kann bedarfsweise ausgeblendet werden)
-
Anzeige- und Sensorfläche zum Einsehen der Melderzustände
-
Anzeige- und Sensorfläche zum Einsehen des Ereignisspeichers
-
Nur bei anliegenden Meldungen:
Anzeige- und Sensorfläche zur Quittierung
Best.-Nr. 2079 00

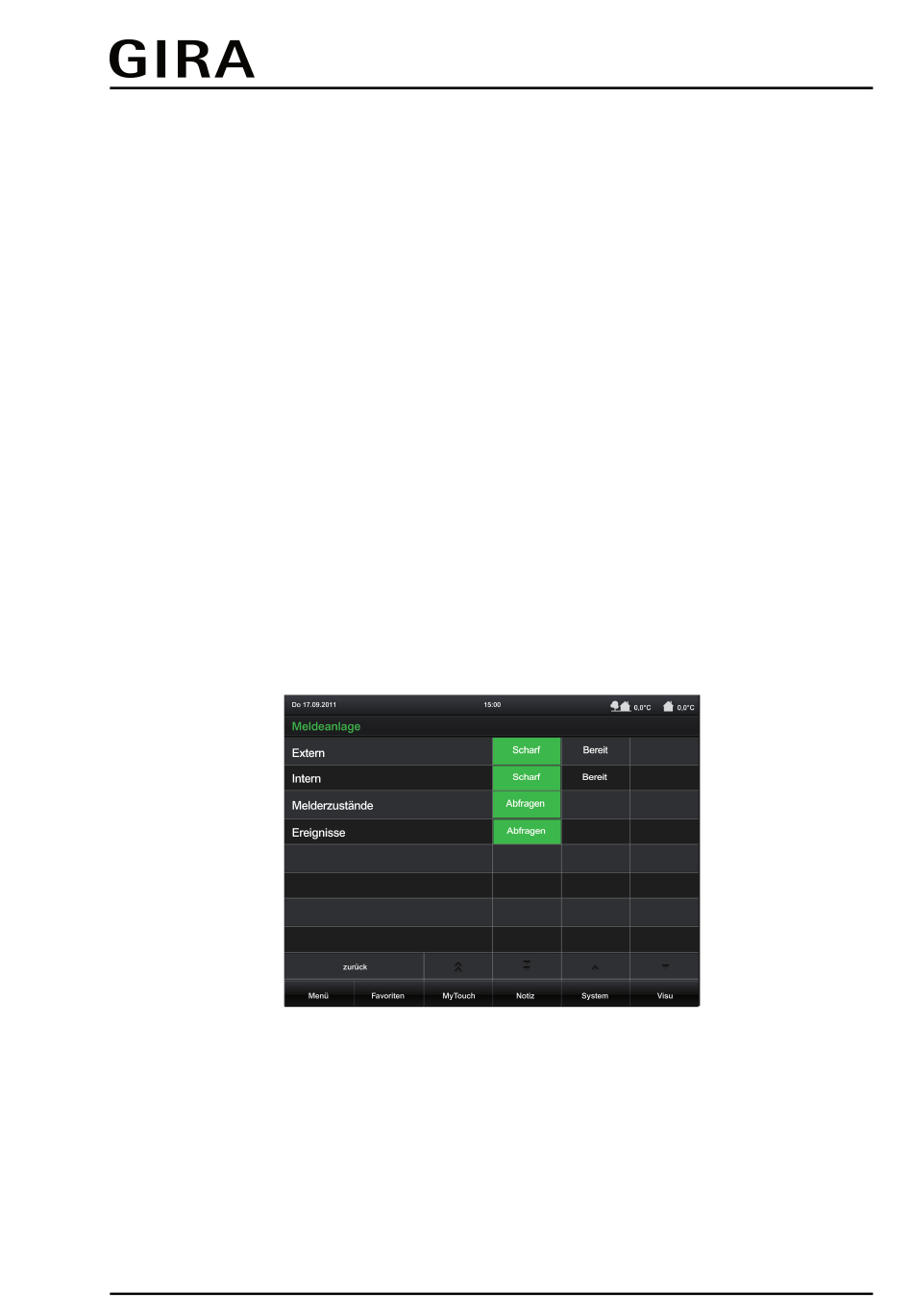

Bild 68: Beispiel einer Menüseite der Meldeanlage
Software "501411"
Funktionsbeschreibung
Seite 170 von 237
