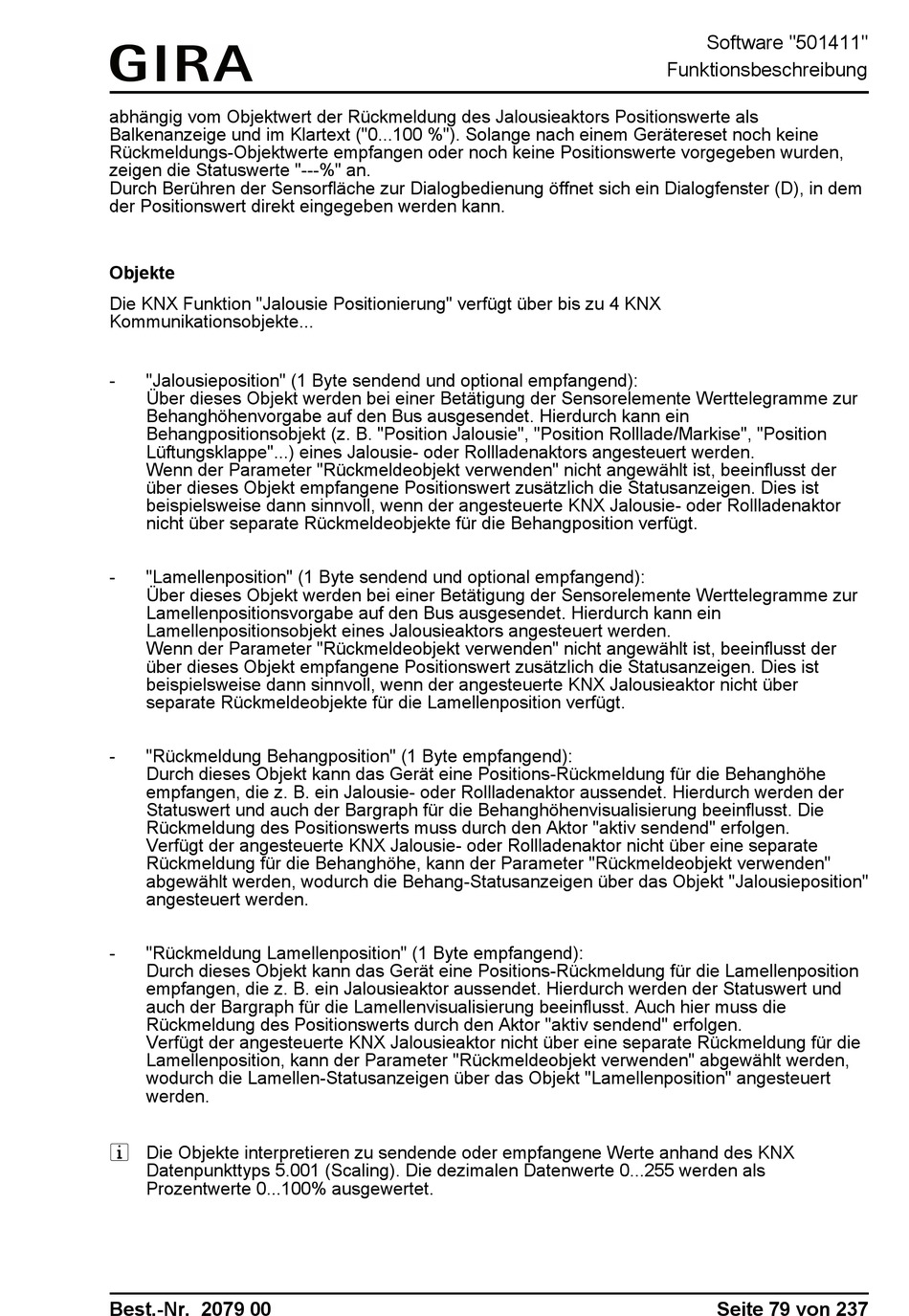

abhängig vom Objektwert der Rückmeldung des Jalousieaktors Positionswerte als
Balkenanzeige und im Klartext ("0...100 %"). Solange nach einem Gerätereset noch keine
Rückmeldungs-Objektwerte empfangen oder noch keine Positionswerte vorgegeben wurden,
zeigen die Statuswerte "---%" an.
Durch Berühren der Sensorfläche zur Dialogbedienung öffnet sich ein Dialogfenster (D), in dem
der Positionswert direkt eingegeben werden kann.
Objekte
Die KNX Funktion "Jalousie Positionierung" verfügt über bis zu 4 KNX
Kommunikationsobjekte...
-
"Jalousieposition" (1 Byte sendend und optional empfangend):
Über dieses Objekt werden bei einer Betätigung der Sensorelemente Werttelegramme zur
Behanghöhenvorgabe auf den Bus ausgesendet. Hierdurch kann ein
Behangpositionsobjekt (z. B. "Position Jalousie", "Position Rolllade/Markise", "Position
Lüftungsklappe"...) eines Jalousie- oder Rollladenaktors angesteuert werden.
Wenn der Parameter "Rückmeldeobjekt verwenden" nicht angewählt ist, beeinflusst der
über dieses Objekt empfangene Positionswert zusätzlich die Statusanzeigen. Dies ist
beispielsweise dann sinnvoll, wenn der angesteuerte KNX Jalousie- oder Rollladenaktor
nicht über separate Rückmeldeobjekte für die Behangposition verfügt.
-
"Lamellenposition" (1 Byte sendend und optional empfangend):
Über dieses Objekt werden bei einer Betätigung der Sensorelemente Werttelegramme zur
Lamellenpositionsvorgabe auf den Bus ausgesendet. Hierdurch kann ein
Lamellenpositionsobjekt eines Jalousieaktors angesteuert werden.
Wenn der Parameter "Rückmeldeobjekt verwenden" nicht angewählt ist, beeinflusst der
über dieses Objekt empfangene Positionswert zusätzlich die Statusanzeigen. Dies ist
beispielsweise dann sinnvoll, wenn der angesteuerte KNX Jalousieaktor nicht über
separate Rückmeldeobjekte für die Lamellenposition verfügt.
-
"Rückmeldung Behangposition" (1 Byte empfangend):
Durch dieses Objekt kann das Gerät eine Positions-Rückmeldung für die Behanghöhe
empfangen, die z. B. ein Jalousie- oder Rollladenaktor aussendet. Hierdurch werden der
Statuswert und auch der Bargraph für die Behanghöhenvisualisierung beeinflusst. Die
Rückmeldung des Positionswerts muss durch den Aktor "aktiv sendend" erfolgen.
Verfügt der angesteuerte KNX Jalousie- oder Rollladenaktor nicht über eine separate
Rückmeldung für die Behanghöhe, kann der Parameter "Rückmeldeobjekt verwenden"
abgewählt werden, wodurch die Behang-Statusanzeigen über das Objekt "Jalousieposition"
angesteuert werden.
-
"Rückmeldung Lamellenposition" (1 Byte empfangend):
Durch dieses Objekt kann das Gerät eine Positions-Rückmeldung für die Lamellenposition
empfangen, die z. B. ein Jalousieaktor aussendet. Hierdurch werden der Statuswert und
auch der Bargraph für die Lamellenvisualisierung beeinflusst. Auch hier muss die
Rückmeldung des Positionswerts durch den Aktor "aktiv sendend" erfolgen.
Verfügt der angesteuerte KNX Jalousieaktor nicht über eine separate Rückmeldung für die
Lamellenposition, kann der Parameter "Rückmeldeobjekt verwenden" abgewählt werden,
wodurch die Lamellen-Statusanzeigen über das Objekt "Lamellenposition" angesteuert
werden.
i Die Objekte interpretieren zu sendende oder empfangene Werte anhand des KNX
Datenpunkttyps 5.001 (Scaling). Die dezimalen Datenwerte 0...255 werden als
Prozentwerte 0...100% ausgewertet.
Best.-Nr. 2079 00
Software "501411"
Funktionsbeschreibung
Seite 79 von 237
