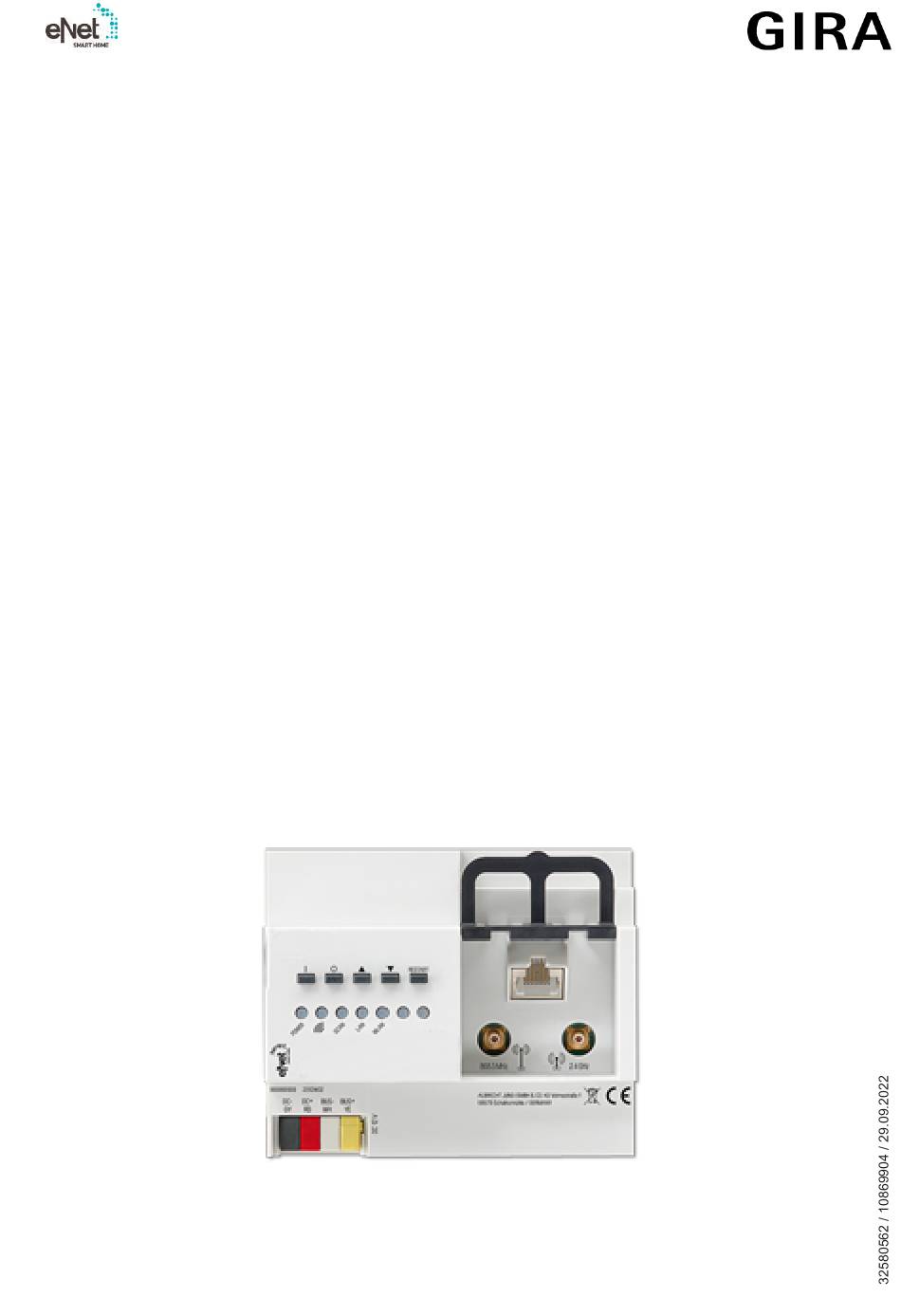

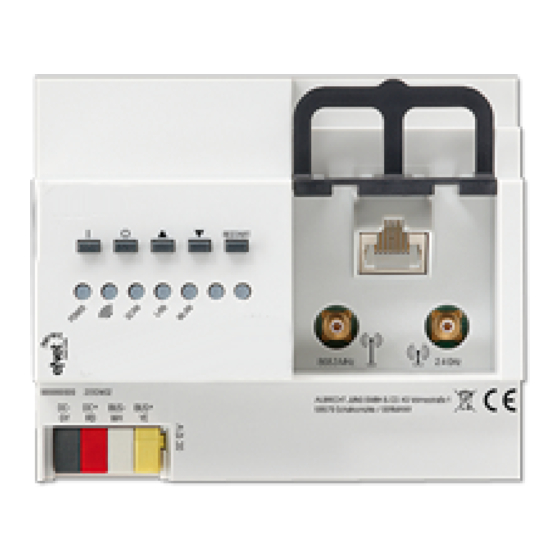

- Seite 1 Bedienungsanleitung eNet Server Best.-Nr. 5301 00...
-
Seite 2: Inhaltsverzeichnis
eNet Server Inhaltsverzeichnis Sicherheitshinweise ...................... 3 Geräteaufbau ........................ 3 Funktion .......................... 4 Bedienung ......................... 5 Informationen für Elektrofachkräfte ................... 6 Montage und elektrischer Anschluss .............. 6 Inbetriebnahme ...................... 8 Technische Daten ...................... 9 Zubehör ........................... 10 Konformität ........................ 10 Gewährleistung ....................... 11 10 Weiterführende Informationen.................. 11 32580562 10869904 29.09.2022 2 / 11... -
Seite 3: Sicherheitshinweise
eNet Server Sicherheitshinweise Montage und Anschluss elektrischer Geräte dürfen nur durch Elektrofachkräfte erfolgen. Schwere Verletzungen, Brand oder Sachschäden möglich. Anleitung vollständig le- sen und beachten. Brandgefahr! Betrieb ausschließlich mit den unter Zubehör aufgeführten Spannungs- versorgungen. Die Funkübertragung erfolgt auf einem nicht exklusiv verfügbaren Übertragungsweg und ist daher nicht geeignet für Anwendungen aus dem Bereich der Sicherheitstech- nik, wie z. -
Seite 4: Funktion
eNet Server Funktion Bestimmungsgemäßer Gebrauch – Inbetriebnahme, Diagnose und Wartung einer eNet Installation über PC, Ta- blet und Laptop – Bedienung einer eNet Installation über Smartphone – Funk-Empfänger für eNet REG-Module – Betrieb nur mit zugelassener Spannungsversorgung (siehe Zubehör) – Montage auf Hutschiene nach DIN EN 60715 in Unterverteiler mit Spannungs- versorgung REG Produkteigenschaften... -
Seite 5: Bedienung
eNet Server Bedienung Bedienung am Gerät Bild 2: Tasten des eNet Servers für die Handbedienung Taste I: Alles Ein (10) Taste O: Alles Aus (11) Taste n: Alles Auf (12) Taste o: Alles Ab (13) Taste RESTART Alle Schalter und Dimmer schalten Taste I drücken zum Einschalten. -
Seite 6: Informationen Für Elektrofachkräfte
eNet Server ￭ Um die Netzwerkkonfiguration auf LAN mit fester IP-Adresse (192.168.0.22) zurückzusetzen, Taste o innerhalb von 10 Sekunden drücken. ￭ Um die Netzwerkkonfiguration auf LAN mit DHCP-Modus zurückzusetzen, Taste n innerhalb von 10 Sekunden drücken. Die Netzwerkkonfiguration wird zurückgesetzt und WLAN deaktiviert. Benutzer und Kennwörter auf Werkseinstellung zurücksetzen Taste RESTART (13) länger als 4 Sekunden drücken. - Seite 7 eNet Server ￭ Schieber (1) durch Zug am Bügelende nach vorne entriegeln. Schieber her- ausziehen. ￭ Antenne außerhalb des Verteilers platzieren und Antennenleitung in den Ver- teiler hineinführen. Die eNet Antenne muss auf eine metallische Fläche angebracht werden. Die Antennenleitungen führen SELV-Potential und sind nur einfach isoliert. Auf sichere Trennung zu anderen Spannungen achten, z.
-
Seite 8: Inbetriebnahme
eNet Server Beschriftung / Farbe Anschluss DC+, RD / rot Spannungsversorgung, + BUS–, WH / weiß Datenleitung, – BUS+, YE / gelb Datenleitung, + Spannungsversorgung anschließen Bild 4: Anschluss der Spannungsversorgung REG ￭ Spannungsversorgung an den Anschluss (4) des eNet Servers anschließen. ￭... -
Seite 9: Technische Daten
eNet Server Die IP-Adresse des eNet Servers ist auf der Startseite und im Systemmenü der App zu finden. ￭ Netzwerkverbindung zwischen eNet Server und Computer über den WLAN- Router herstellen. ￭ Webbrowser starten. ￭ IP-Adresse des eNet Servers in die Adresszeile des Webbrowsers eintragen. Das Anmeldefenster der Inbetriebnahmeoberfläche wird im Webbrowser ge- öffnet. -
Seite 10: Zubehör
WLAN-Zusatzantenne Best.-Nr. 5308 00 Konformität Hiermit erklärt Gira Giersiepen GmbH & Co. KG, dass der Funkanlagentyp Best.-Nr. 5301 00 der Richtlinie 2014/53/EU entspricht. Die vollständige Artikelnummer finden Sie auf dem Gerät. Der vollständige Text der EU-Konformitätserklärung ist unter der folgen- den Internetadresse verfügbar: www.gira.de/konformitaet... -
Seite 11: Gewährleistung
Die Gewährleistung erfolgt im Rahmen der gesetzlichen Bestimmungen über den Fachhandel. Bitte übergeben oder senden Sie fehlerhafte Geräte portofrei mit einer Fehlerbeschreibung an den für Sie zuständigen Verkäufer (Fachhandel/Installations- betrieb/Elektrofachhandel). Diese leiten die Geräte an das Gira Service Center wei- ter. Weiterführende Informationen Einen Quick Start Guide als Einstieg für das Arbeiten mit dem eNet Server, eine Pro-...
