7) FUNZIONAMENTO MULTIPLO.
Il variatore di frequenza Speedrive può controllare fino a 7 pompe in più, equipaggiate con moduli "Speedrive"
secondari.
La comunicazione tra le apparecchiature avviene mediante una porta di comunicazione RS-485.
Nei gruppi di pressione con variatori di diverse versioni (v1.3 e v2.0) il variatore modello "Speedrive v2.0" deve
sempre essere il MASTER dell'installazione. Per ulteriori informazioni sulla compatibilità in casi specifici,
consultare l'allegato sulla compatibilità pubblicato sul sito www.espa.com.
7.1) Gruppo multiplo con pompe regolate.
Sequenza sincronica di funzionamento:
Alla richiesta di acqua, la pompa A si avvia alla velocità necessaria a coprire la domanda del sistema.
-
Se la domanda supera la capacità della pompa A, entra in funzione la pompa B. Le due pompe adattano la
-
loro velocità fino a soddisfare la domanda (frequenza di cambio configurata nel menu 10.4)
Se la domanda supera la capacità delle pompe A + B, entra in funzione la pompa C. Le tre pompe adattano la
-
loro velocità fino a soddisfare la domanda.
E così via...
-
La modalità di funzionamento è alternata e controllata. Per ogni attivazione del gruppo, l'ordine di messa in
servizio delle pompe è secondo la pompa con meno ore di funzionamento.
Protezione del lavoro a secco.
Se la mancanza di acqua in fase di aspirazione riguarda unicamente una delle pompe ausiliarie (non la Master), il
gruppo continua a funzionare e la pompa entra in allarme fino al suo ripristino manuale, in modo da riparare il
problema o il guasto all'aspirazione della pompa interessata.
Se la mancanza di acqua si verifica nella pompa Master, tutto il gruppo entra in allarme e si arresta per mancanza
di acqua.
Installazione e collegamenti.
L'installazione e il collegamento elettrico di ogni variatore devono essere effettuati separatamente, secondo le
istruzioni riportate in questo manuale.
Il trasduttore di pressione deve essere collegato allo Speedrive "Master".
collegati in uno o più dispositivi secondari. Questi trasduttori subentreranno solo in caso di guasto del
trasduttore principale (Figura 9, SENSORE *)
La comunicazione tra i variatori (RS-485) avviene mediante un cavo contorto e schermato a 2 fili, con sezione di
2
0,22 mm .

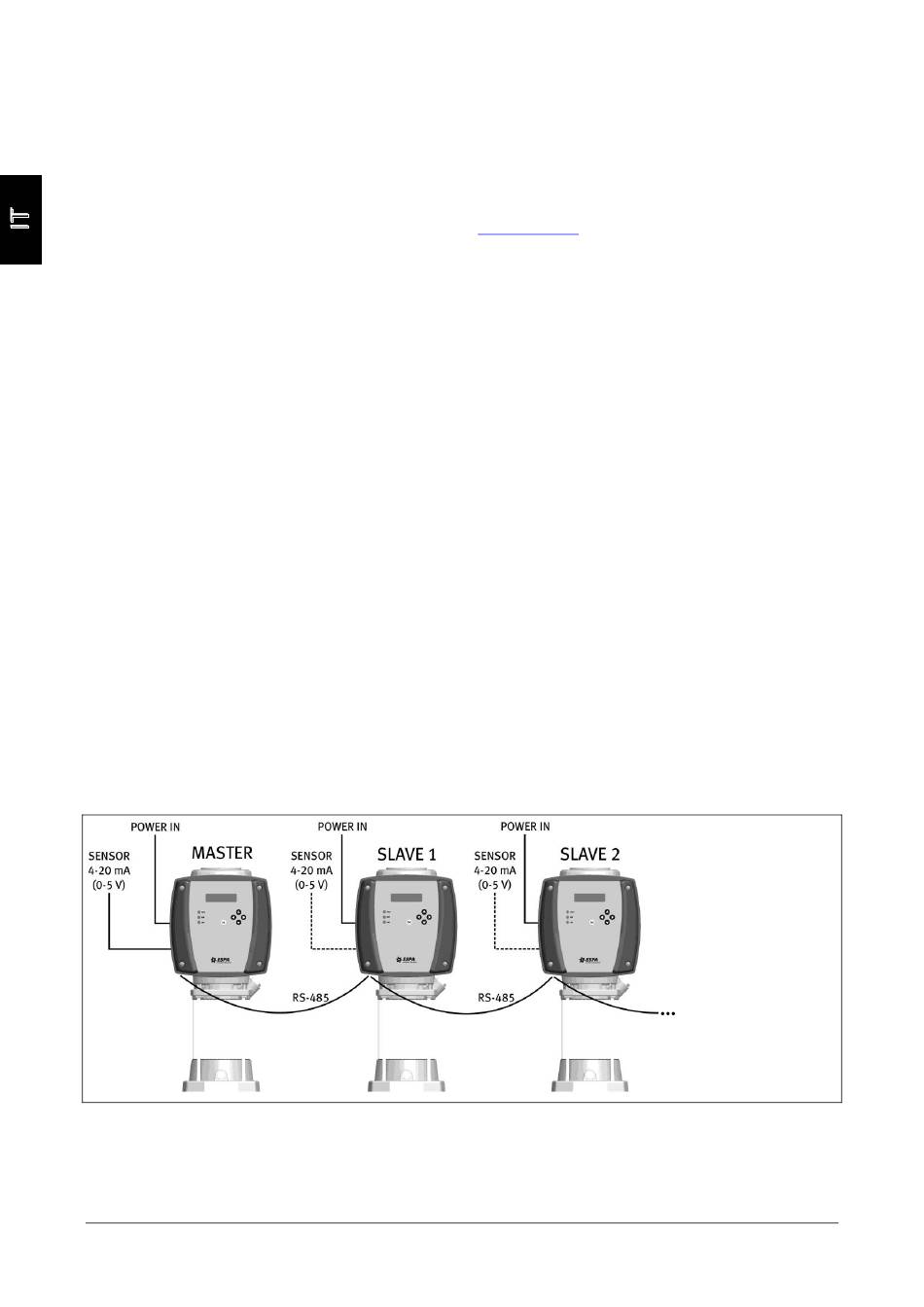

Figura 9
- 92 -
Altri trasduttori possono essere
SLAVE 3
SLAVE 4
SLAVE 5
SLAVE 6
SLAVE 7
