Risque d'électrocution
DANGER.
raccordé entre le moteur et l'ensemble du variateur.
DANGER. Risque d'électrocution
coupé l'alimentation électrique et patienté pendant au moins 5 minutes.

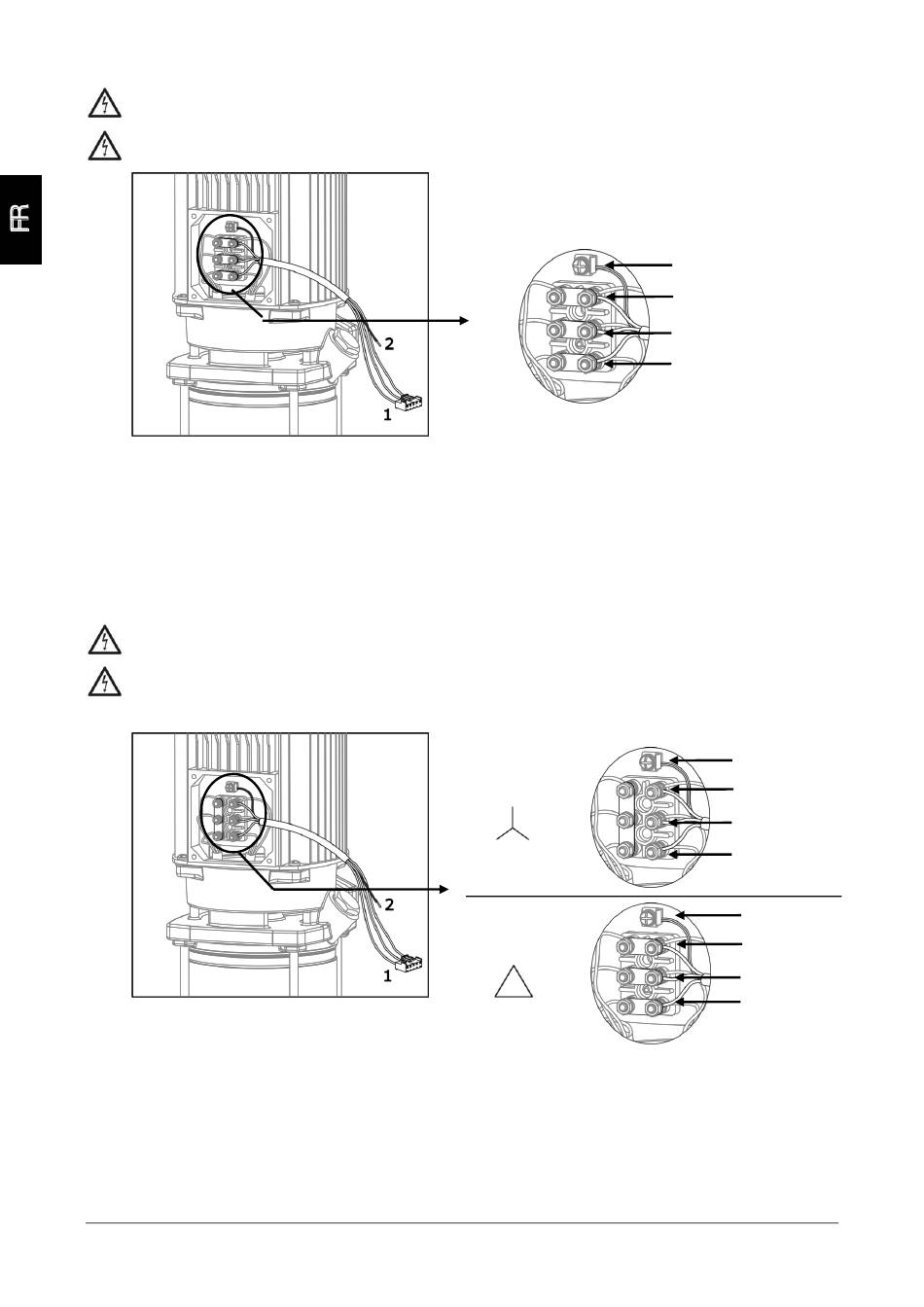

Figure 1
3.2.2) Variateur Speedrive à entrée triphasée (figure 2) :
Le moteur doit être connecté de manière à être alimenté à 400 V.
Le câble (1) fourni avec le variateur de fréquence doit être relié au moteur.
Pour activer la sortie vers un moteur de 60 Hz, le paramètre correspondant doit être sélectionné dans le menu.
Veiller à ce que la consommation électrique du moteur indiquée sur la plaque signalétique ne soit pas supérieure
à la valeur pouvant être fournie par le variateur.
Risque d'électrocution.
DANGER.
raccordé entre le moteur et l'ensemble du variateur.
DANGER. Risque d'électrocution.
coupé l'alimentation électrique et patienté pendant au moins 5 minutes.
Figure 2
3.3) Installation sur la pompe.
Le variateur Speedrive est installé sur le moteur au moyen de l'adaptateur fourni.
Le refroidissement du moteur est utilisé pour refroidir le variateur.
L'appareil est conçu de manière à pouvoir être installé aussi bien à l'horizontale qu'à la verticale.
. Le câble de mise à la terre fourni (2) doit systématiquement être
. Ne jamais ouvrir le couvercle du variateur Speedrive sans avoir
Le câble de mise à la terre fourni (2) doit systématiquement être
Ne jamais ouvrir le couvercle du variateur Speedrive sans avoir
Motor 230/400 V
Motor 400/692 V
- 54 -
Jaune/Vert
Noir
Marron
Gris
Jaune/Vert
Noir
Marron
Gris
Jaune/Vert
Noir
Marron
Gris
