1) GENERALIDADES.
1.1) Descrição
Os variadores Speedrive estão concebidos para a regulação da velocidade em motores trifásicos para bombas
de água.
Através de um transdutor de pressão, o variador recebe um sinal proporcional à pressão da instalação. Este sinal
é processado e provoca a variação de velocidade do motor para manter a pressão constante, ainda que o
consumo de água se altere.
Admite motores de 50 Hz ou 60 Hz. Selecção da frequência de saída através da opção de menu.
Os equipamentos possuem um controlo de pressão constante, através de um sistema de PI que são duas
constantes numéricas processadas pelo equipamento para manter uma regulação estável.
Este tipo de regulação permite reduzir grandemente o consumo de energia comparativamente a sistemas sem
regulação, uma vez que o consumo de electricidade será proporcional ao consumo de água. Uma outra vantagem
de um equipamento com regulação é a diminuição dos golpes de aríete, a atenuação dos picos de corrente e,
consequentemente, o aumento da vida útil da bomba.
Plug & Pump
1.2)
As bombas ESD e os grupos de pressão Espa estão pré-configurados de origem com uma pressão de referência
óptima para a bomba equipada. Não é necessário qualquer outro ajuste.
Com os nossos equipamentos dotados da tecnologia Speedrive da ESPA, poderá desfrutar da última geração de
Plug & Pump
sistemas de bombagem
1.3) Protecção do trabalho a seco.
Protecção do trabalho a seco: Se o equipamento detectar que uma bomba não recebe água na aspiração, a
bomba pára e activa-se o alarme "TRABALHO A SECO" com 3 tentativas de reinicialização até à paragem completa
do grupo, para reparar o problema ou a avaria na aspiração dessa bomba.
ATENÇÃO: O respeito pelas instruções de instalação e utilização, bem como dos esquemas de ligação
eléctricos garante o bom funcionamento do equipamento.
PERIGO: O desrespeito pelas instruções deste manual pode provocar sobrecargas no motor, perda das
características técnicas, redução do tempo de vida útil do equipamento e todo o tipo de consequências,
em relação às quais declinamos qualquer responsabilidade.
2) CARACTERÍSTICAS TÉCNICAS.
2.1) Modelos.
Modelo
Tensão de
Speedrive
alimentação
[V]
1~ 230V AC
M22
±10%
T22
3~ 400V AC
±10%
T55

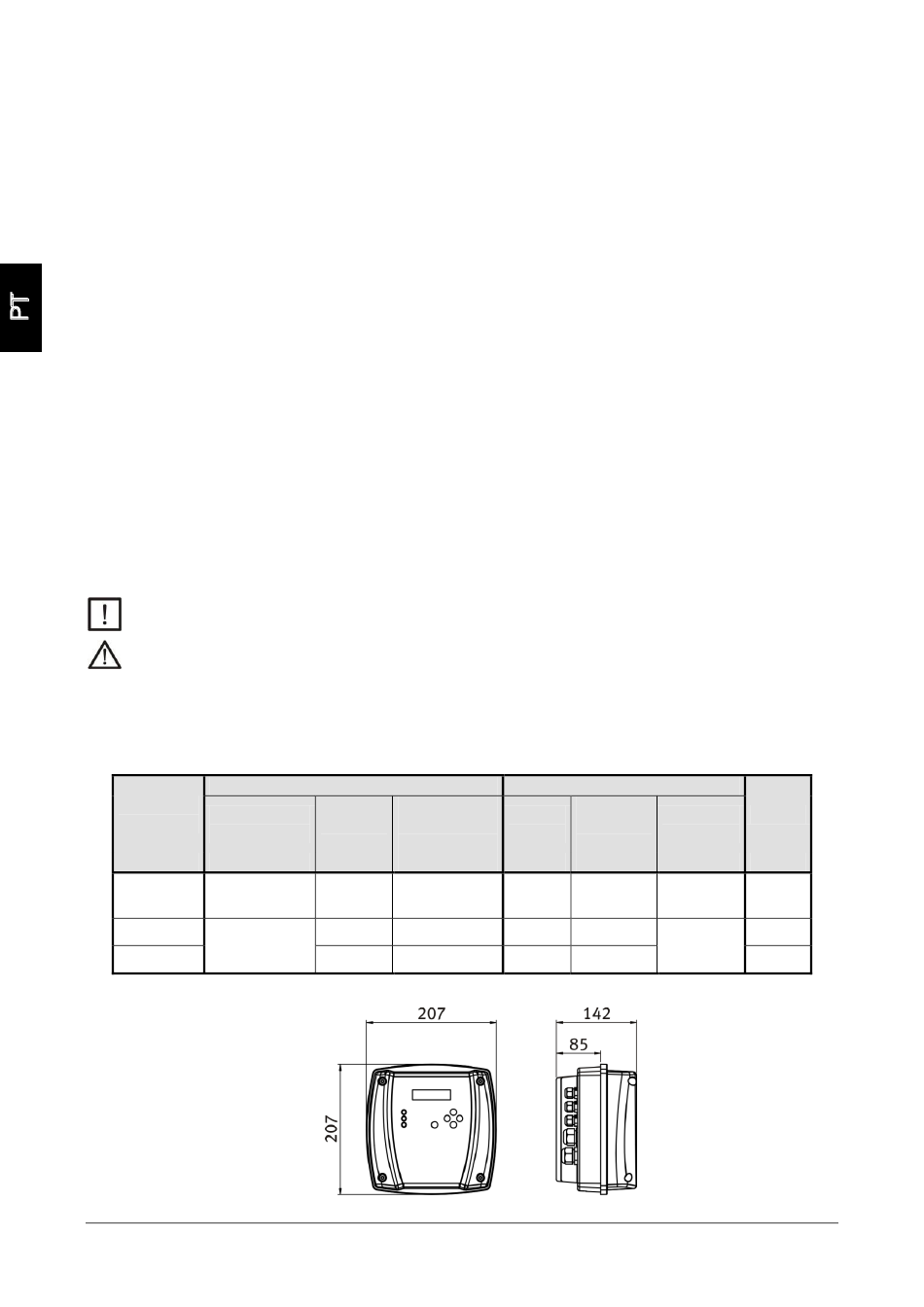

2.2) Dimensões.
, prontos para operações de bombagem optimizadas.
ENTRADA
Corrente Protecção de
nominal linha
máxima recomendada
[A] [A]
16 25
7 10
15 20
- 100 -
SALIDA
Corrente
Pn Tensão do
máx.
Motor motor
motor
[kW] [A]
≤ 2.2
10
3~ 230V AC
≤ 2.2
6
3~ 400V AC
≤ 5.5
14
Peso
[V] [kg]
2.6
2.4
2.6
