2.3) Características.
Grau de protecção: IP55.
Temperatura ambiente máxima de trabalho: 40 ºC.
Entradas: 1 analógica 4-20 mA, com alimentação de 24 V DC. 1 digital para interruptor de nível.
Saídas: Sinal de alarme. Saída livre de potência (FVC). 2 A, máximo. Contactos NA/NF.
(NA/NF = Normalmente Aberto/Normalmente Fechado)
Protecção do trabalho a seco, A reactivação é automática.
Comunicação: porta de série RS 485.
3) INSTALAÇÃO.
3.1) Instalação hidráulica.

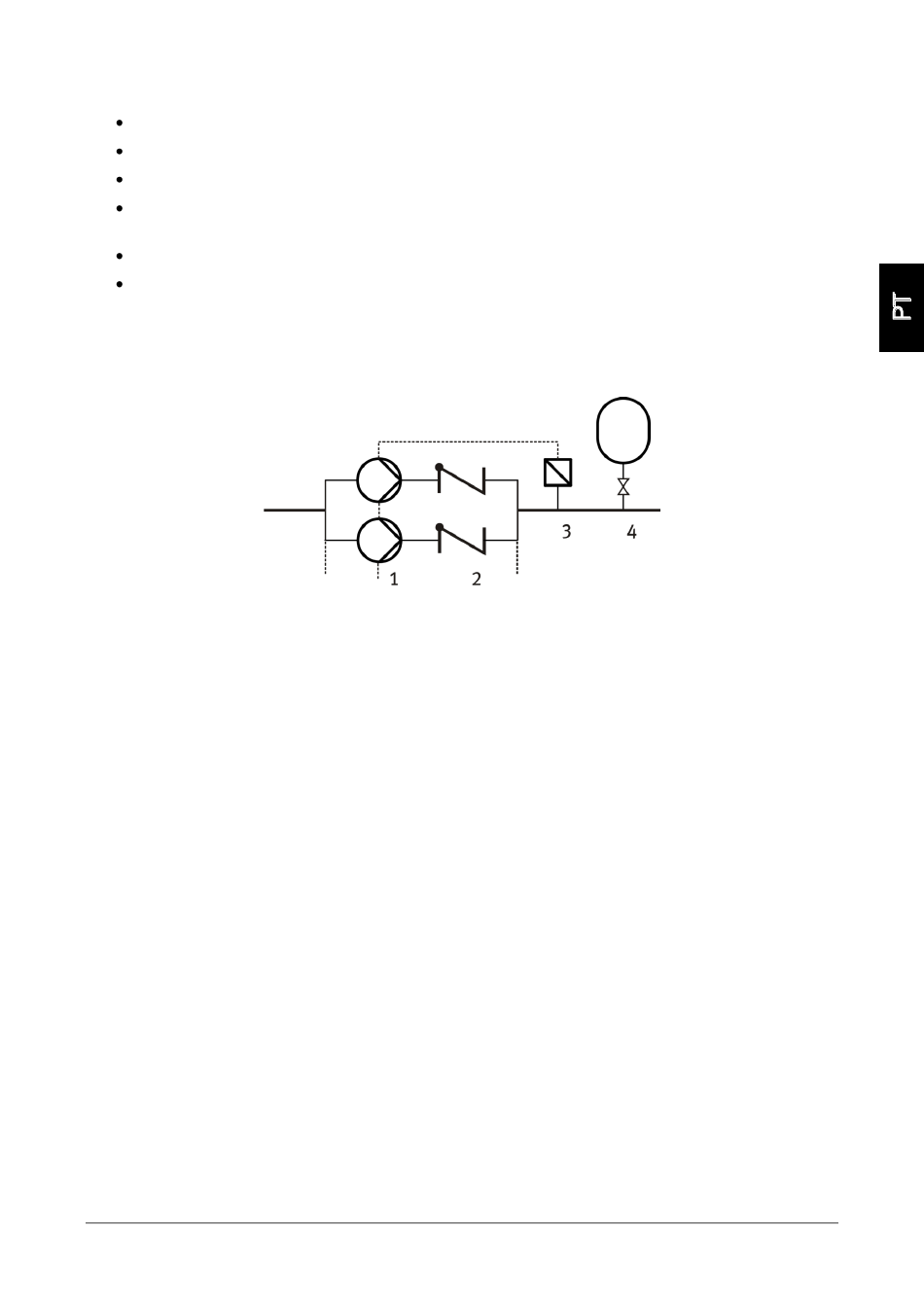

3.1.1) Esquema de instalação.
1- Bombas com Speedrive.
2- Válvulas de retenção.
Não é necessária nenhuma outra válvula de retenção na tubagem de impulsão.
3- Transdutor de pressão.
Do tipo 4-20 mA. 10, 16 ou 25 bars. EMC segundo a norma NE 61000-6-2.
4- Acumulador.
Tem a única função de compensar pequenas perdas de água na instalação, evitando arranques e paragens contínuos da
bomba.
Um acumulador de 20l é suficiente na maioria dos casos.
A pressão de pré-carga deve ser 1 bar inferior à pressão de referência.
3.1.2) Ligações hidráulicas.
Consultar o manual da bomba.
Para instalações em aspiração negativa, é preciso que as tubagens estejam completamente cheias.
3.2) Ligação eléctrica ao motor.
3.2.1) Speedrive com entrada monofásica (figura 1):
O motor deve estar conectado para alimentação com 230 V.
Deve conectar-se ao motor o cabo (1) fornecido com o variador de frequência.
Se pretender activar a saída do motor de 60 Hz, deve seleccionar o parâmetro correspondente no menu.
Verificar na placa de características do motor se o consumo de electricidade não é superior ao que o variador
pode fornecer.
