2.3) Caractéristiques.
Indice de protection : IP55.
Température ambiante de travail maximale : 40 ºC.
Entrées : 1 entrée analogique 4-20 mA, avec alimentation 24 Vcc. 1 entrée numérique pour interrupteur
de niveau.
Sorties: sortie à contact sec (FVC). 2 A maximum. Contacts NO/NF ( normalement ouvert/normalement fermé)
Protection contre le travail à sec. Le réenclenchement est automatique.
Communication : port série RS-485.
3) INSTALLATION.
3.1) Installation hydraulique.

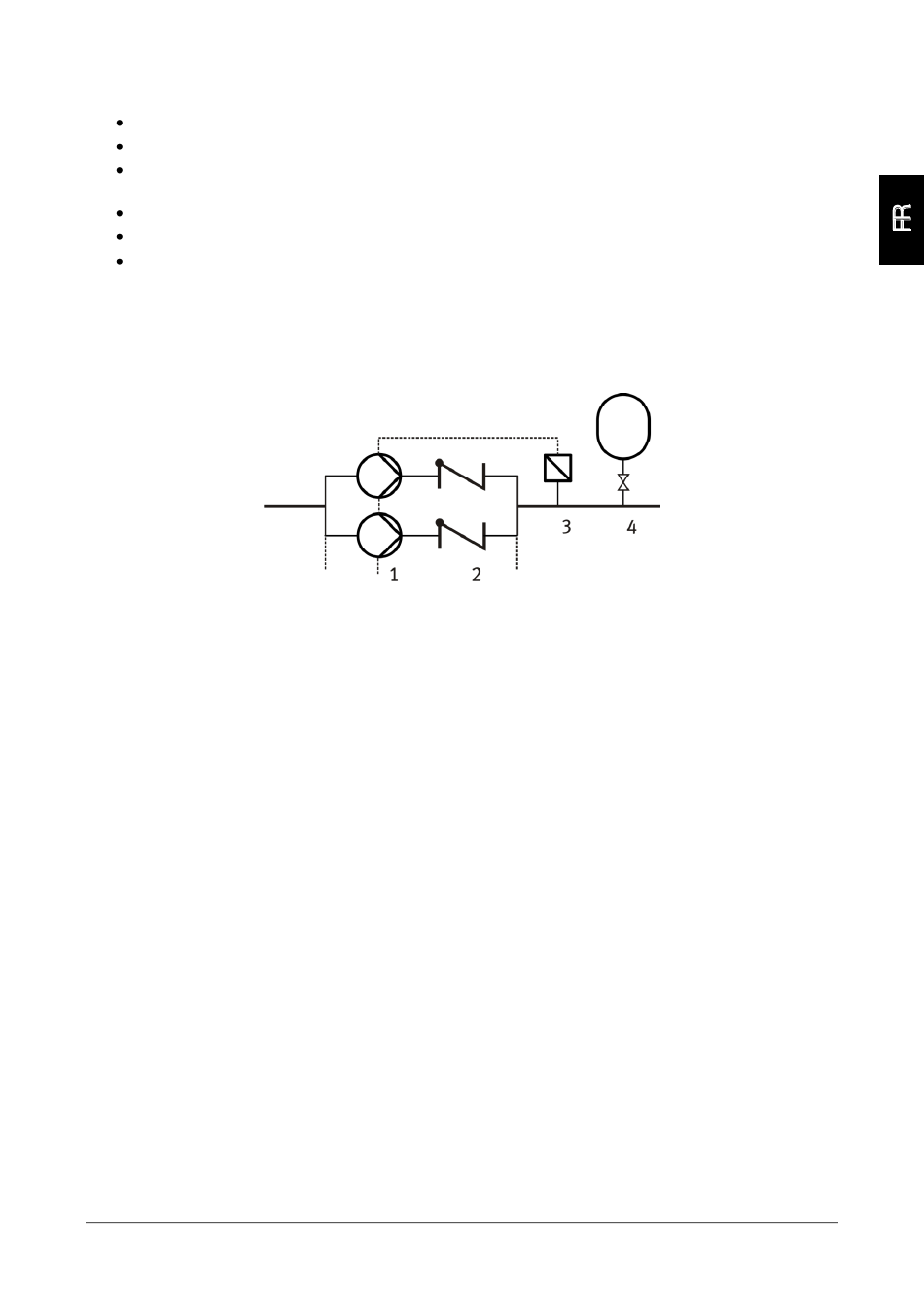

3.1.1) Schéma d'installation.
1- Pompes équipées d'un variateur Speedrive.
2- Clapets de retenue.
refoulement.
3- Transducteur de pression.
conforme à l'EN 61000-6-2.
4- Accumulateur.
Il a pour unique fonction de compenser les faibles pertes d'eau dans l'installation, évitant ainsi les
démarrages et arrêts intempestifs de la pompe.
Un accumulateur de 20l est suffisant dans la plupart des cas.
La pression de précharge doit être inférieure de 1 bar à la pression de consigne.
3.1.2) Raccords hydrauliques.
Se reporter au manuel de la pompe.
Pour des installations à aspiration négative, les tuyauteries doivent être entièrement amorcées (remplies d'eau).
3.2) Raccordement électrique au moteur.
3.2.1) Variateur Speedrive à entrée monophasée (figure 1) :
Le moteur doit être connecté de manière à être alimenté à 230 V.
Le câble (1) fourni avec le variateur de fréquence doit être relié au moteur.
Pour activer la sortie vers un moteur de 60 Hz, le paramètre correspondant doit être sélectionné dans le menu.
Veiller à ce que la consommation électrique du moteur indiquée sur la plaque signalétique ne soit pas supérieure
à la valeur pouvant être fournie par le variateur.
Aucun autre clapet de retenue ne s'avère nécessaire sur la tuyauterie de
De type 4-20 mA. 10, 16 ou 25 bar. Compatibilité électromagnétique
