AVVERTENZA: Tutti i collegamenti del cablaggio esterno devono disporre di terminali all'estremità dei
cavi. I cavi esterni devono essere conformi alle norme di sicurezza elettrica e di isolamento.
L'installazione deve essere effettuata da personale tecnico qualificato.
Evitare di far cadere all'interno del circuito parti di cavo che potrebbero provocarne la distruzione.
Rischio di scarica elettrica
PERICOLO.
Se, per qualche motivo, occorresse rimuovere il pannello di copertura dell'unità, è indispensabile
scollegare previamente l'alimentazione e aspettare almeno 5 minuti prima di intervenire. Il circuito è
dotato di condensatori che immagazzinano energia. Anche in mancanza di alimentazione, all'interno
è presente energia sufficiente a provocare una forte scarica elettrica.

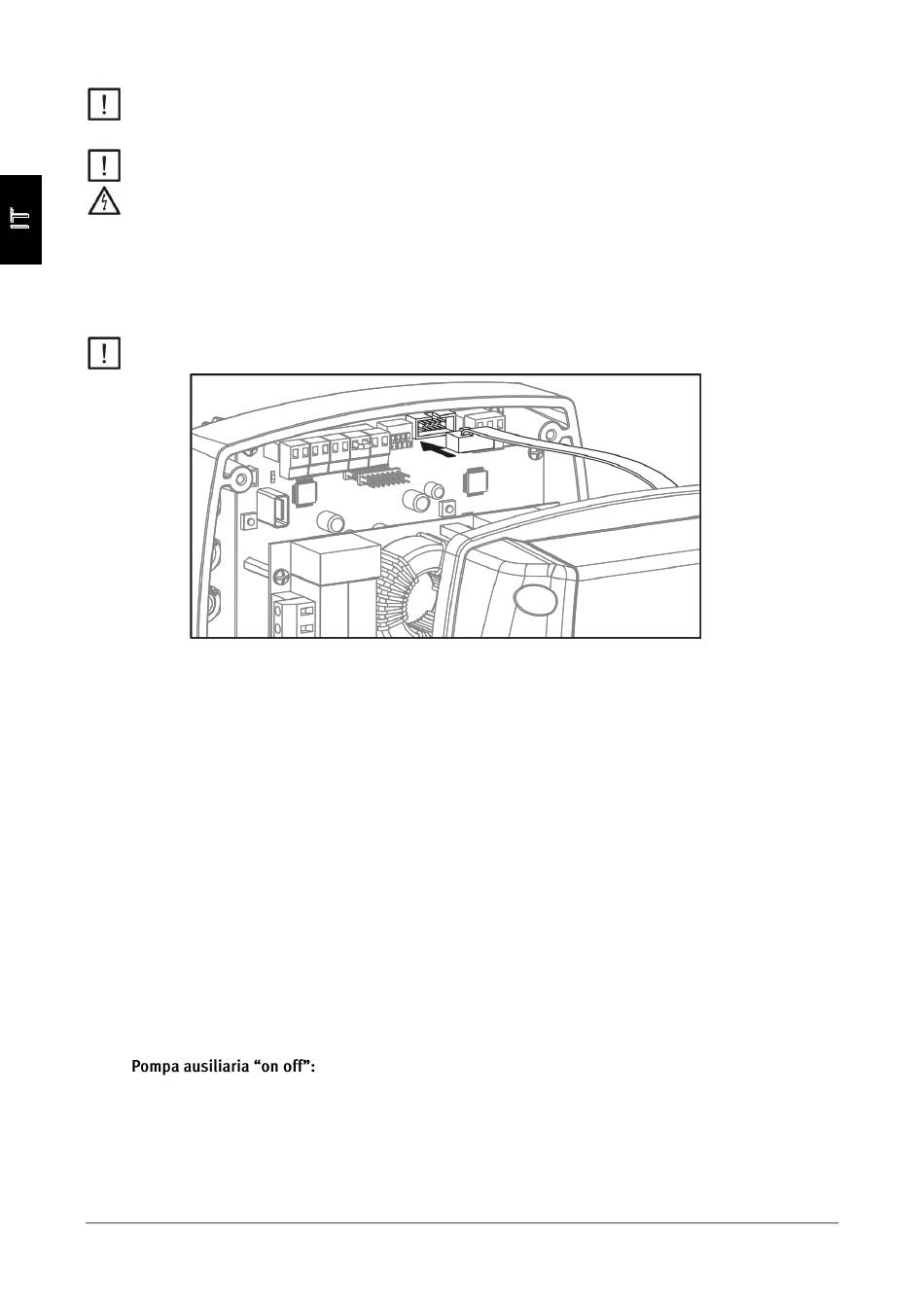

Se necessario, ricollegare lo schermo del cavo alla scheda.
Prestare particolare attenzione al posizionamento.
4) MODALITÀ DI FUNZIONAMENTO.
Modalità automatica.
Si tratta della normale modalità di funzionamento.
Il variatore controlla la velocità di rotazione del motore per mantenere il sistema a una pressione costante
(pressione di riferimento).
Modalità manuale.
Permette l'avviamento o l'arresto della pompa in modo manuale, a una frequenza regolabile.
5) SETUP.
Pompe Espa ESD e gruppi di pressione Espa sono pre-configurati in origine con un valore di pressione
ottimale per le pompe dotate. Non hanno bisogno di alcuna regolazione.
Modulo Speedrive acquistati separatamente, adeguate al loro impostazioni come i paragrafi seguenti.
5.1) Definizioni.
Pressione di riferimento: è la pressione che l'apparecchiatura mantiene nel sistema.
Pressione differenziale: è il differenziale di pressione a cui l'apparecchiatura si riattiva.
Frequenza di arresto: frequenza a cui il variatore comanda l'arresto della pompa.
Ritardo di arresto: temporizzazione che utilizza l'apparecchiatura prima di arrestarsi.
Pompa ausiliaria regolata: pompa ausiliaria equipaggiata con Speedrive.
:
- pompa ausiliaria non equipaggiata con Speedrive.
