ОПАСНОСТЬ. Опасность поражения электрическим током. В обязательном порядке
использовать входящий в комплект поставки заземляющий провод (2) для соединения
электродвигателя с клеммой преобразователя.
ОПАСНОСТЬ. Опасность поражения электрическим током. Запрещается открывать крышку
преобразователя Speedrive ранее, чем через 5 минут после отключения электропитания.

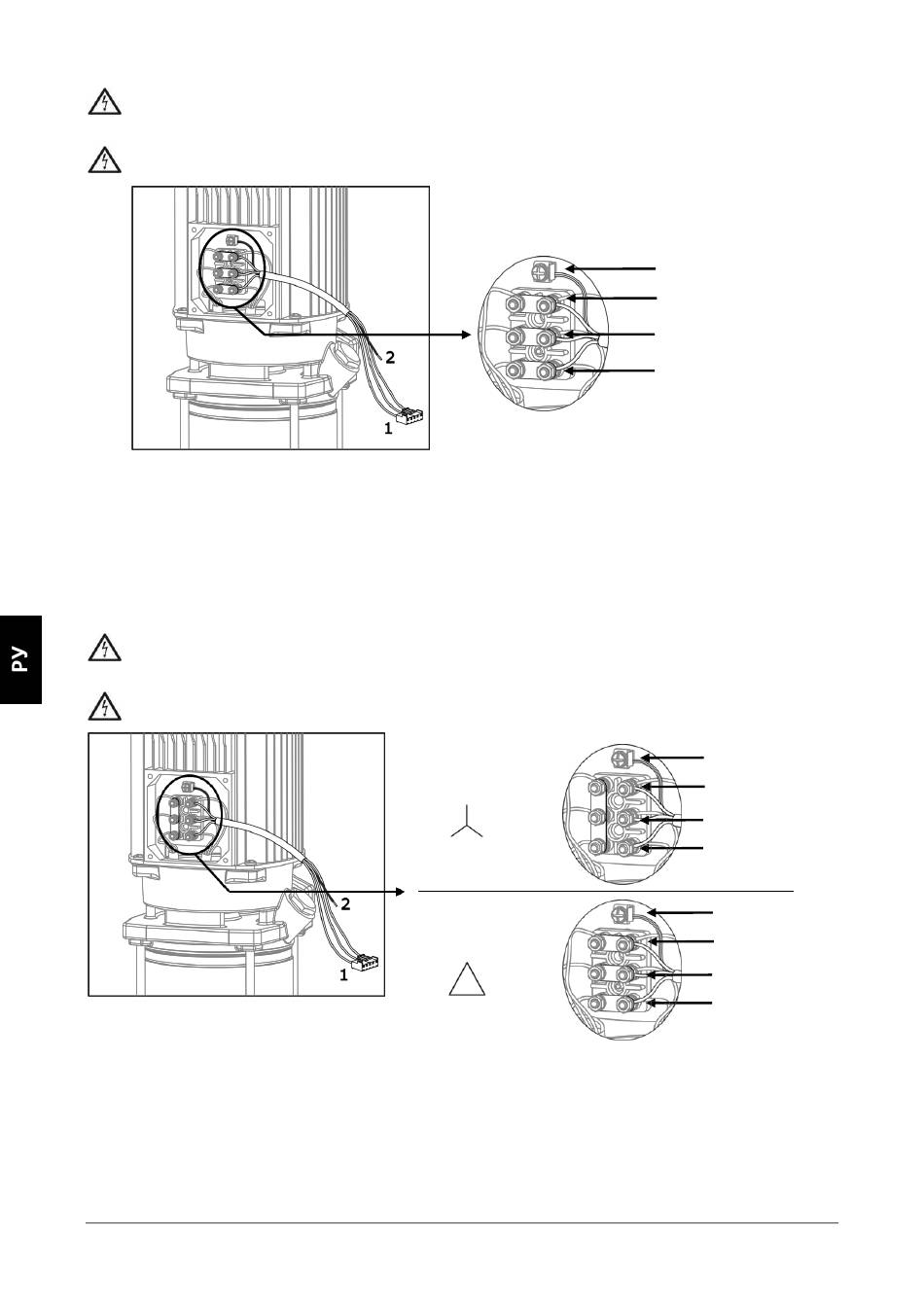

Рисунок 1
3.2.2) Преобразователь частоты Speedrive с трехфазным входом (рисунок 2):
Электродвигатель подключают к сети 400 В.
Подключение преобразователя частоты к двигателю осуществляют с помощью кабеля (1), входящего
в комплект поставки.
Если необходимо подключение к двигателю, рассчитанному на частоту 60 Гц, следует выбрать
соответствующий параметр в меню.
Убедитесь в том, что потребляемая электродвигателем мощность, указанная на табличке с его
характеристиками, не превышает мощности, которую может обеспечить преобразователь.
ОПАСНОСТЬ. Опасность поражения электрическим током. В обязательном порядке
использовать входящий в комплект поставки заземляющий провод (2) для соединения
электродвигателя с клеммой преобразователя.
ОПАСНОСТЬ. Опасность поражения электрическим током. Запрещается открывать крышку
преобразователя Speedrive ранее, чем через 5 минут после отключения электропитания.
Рисунок 2
3.3) Установка на насос
Преобразователь Speedrive устанавливается на электродвигателе с использованием переходника,
входящего в комплект поставки.
Охлаждение преобразователя осуществляется с использованием системы охлаждения двигателя.
Конструкция устройства позволяет устанавливать его как горизонтально, так и вертикально.
Motor 230/400 V
Motor 400/692 V
- 198 -
Желто-зеленый
Черный
Коричневый
Грэй
Желто-зеленый
Черный
Коричневый
Грэй
Желто-зеленый
Черный
Коричневый
Грэй
