Espa SPEEDRIVE V2 Installationsanleitung Seite 153

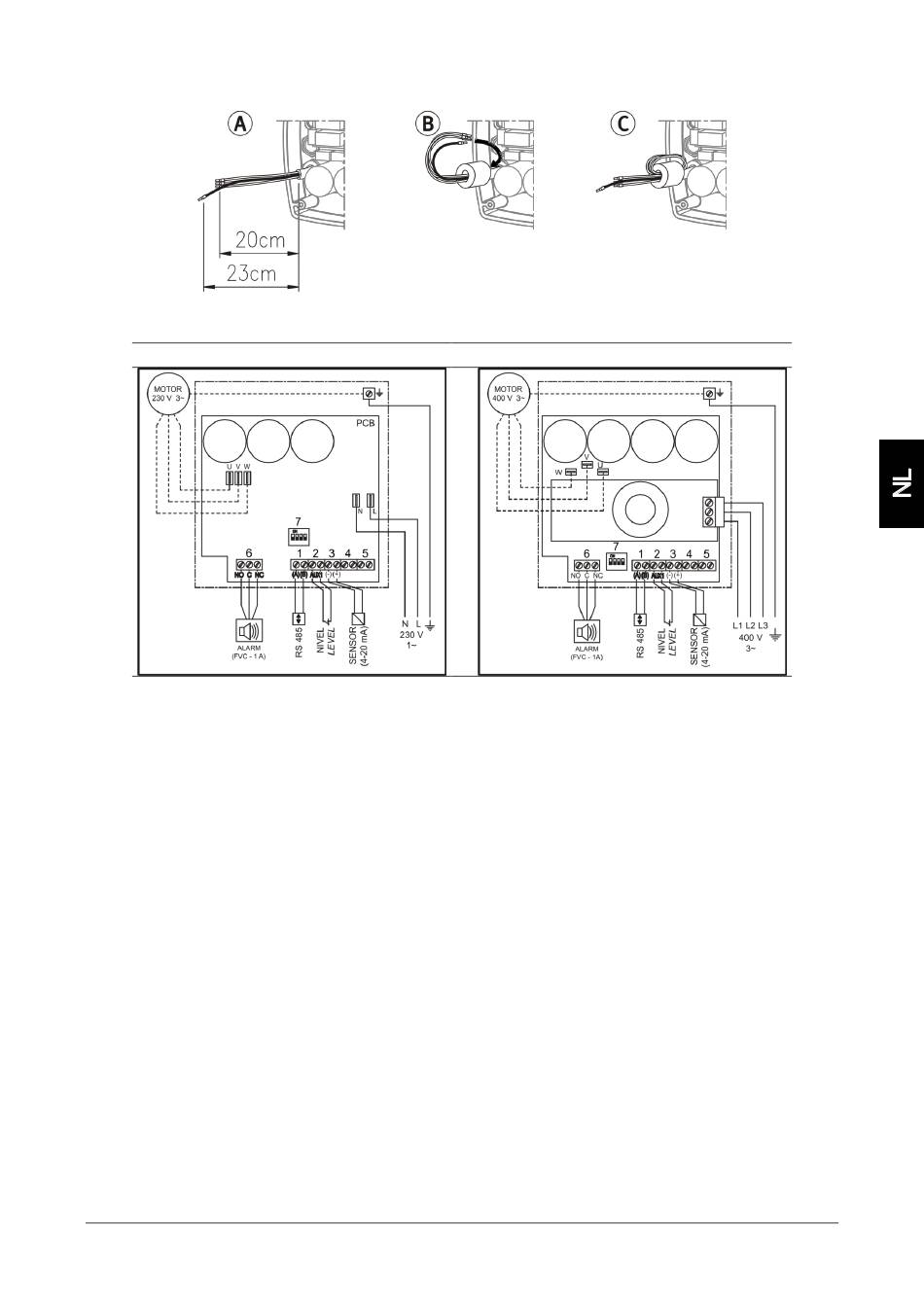

Voorbereiding van de stroomkabel:
3.5) Verbinding signaalkabels.
1 Uitgang RS485-communicatie voor verbinding met diverse toerenregelaars. Tot 4 units
2 Hulpingang voor extern contact (bijvoorbeeld voor een niveauschakelaar). Hiermee kan het
apparaat worden in- of uitgeschakeld.
Opmerking Deze ingang komt af fabriek elektrisch overbrugd met een kabel.
3 Ingang drukomzetter van 4-20mA
4 Potentiaalvrije hulpingang. Niet gebruikt.
5 Ingang hulpdrukomzetter. Niet gebruikt.
6 Uitgangs- alarmsignalen: Uitgang potentiaalvrij (FVC). 2 A maximaal. Contacten W/V.
7 Microschakelaars voor de configuratie van de werking van de toerenregelaar.
M22
Figuur 6
T22, T55
Figuur 7
- 153 -
