1) GÉNÉRALITÉS.
1.1) Description
Les variateurs Speedrive sont conçus pour réguler la vitesse des moteurs triphasés de pompes à eau.
Un signal proportionnel à la pression de l'installation est transmis au variateur par le biais d'un transducteur de
pression. Ce signal est traité et débouche sur la variation de la vitesse du moteur en vue de conserver une
pression constante même lorsque la consommation d'eau fluctue.
Cet appareil peut être couplé à des moteurs de 50 ou 60 Hz. La fréquence de sortie est paramétrée à partir d'une
option disponible dans le menu.
Les variateurs Speedrive sont équipés d'un dispositif de régulation de la pression qui fonctionne moyennant un
système de PI, à savoir deux constantes numériques que l'appareil traite pour conserver une pression constante.
Ce type de régulation permet de réduire fortement la consommation d'énergie en comparaison avec les systèmes
non régulés, étant donné que la consommation électrique est proportionnelle à la consommation d'eau. Les
appareils à régulation permettent également de réduire les coups de bélier, d'atténuer les surintensités et, par
conséquent, d'accroître la durée de vie de la pompe.
1.2) Plug & Pump
Les pompes ESD et les groupes de pression Espa sont préconfigurés en usine avec une pression de consigne
optimale pour la pompe équipée. Aucun réglage ne s'avère donc nécessaire.
Grâce à nos équipements régulés à partir de la technologie Speedrive mise au point par ESPA, vous bénéficiez de
systèmes de pompage Plug & Pump de dernière génération prêts à remplir leurs fonctions de pompage de
manière optimale.
1.3) Protection contre le travail à sec.
Si l'équipement détecte qu'une pompe ne reçoit pas d'eau au niveau de l'aspiration, celle-ci s'arrête et l'alarme
«TRAVAIL À SEC» se déclenche. Le système procède alors à 3 tentatives de réinitialisation jusqu'à ce que le
groupe soit complètement arrêté afin de pouvoir résoudre le problème ou réparer la panne au niveau de
l'aspiration de cette pompe.
ATTENTION : Le fonctionnement correct de l'appareil est garanti à condition que les instructions d'installation
et d'utilisation, ainsi que les schémas de raccordement électrique soient correctement respectés.
DANGER : Le fait de ne pas respecter les instructions de ce manuel peut provoquer des surcharges du
moteur, une diminution des caractéristiques techniques, une réduction de la durée de vie de l'appareil et
toute autre conséquence dont nous déclinons toute responsabilité.
2) CARACTÉRISTIQUES TECHNIQUES.
2.1) Modèles.
Modèle de
Tension
Speedrive
d'alimentation
[V]
1~ 230V AC
M22
±10%
T22
3~ 400V AC
±10%
T55

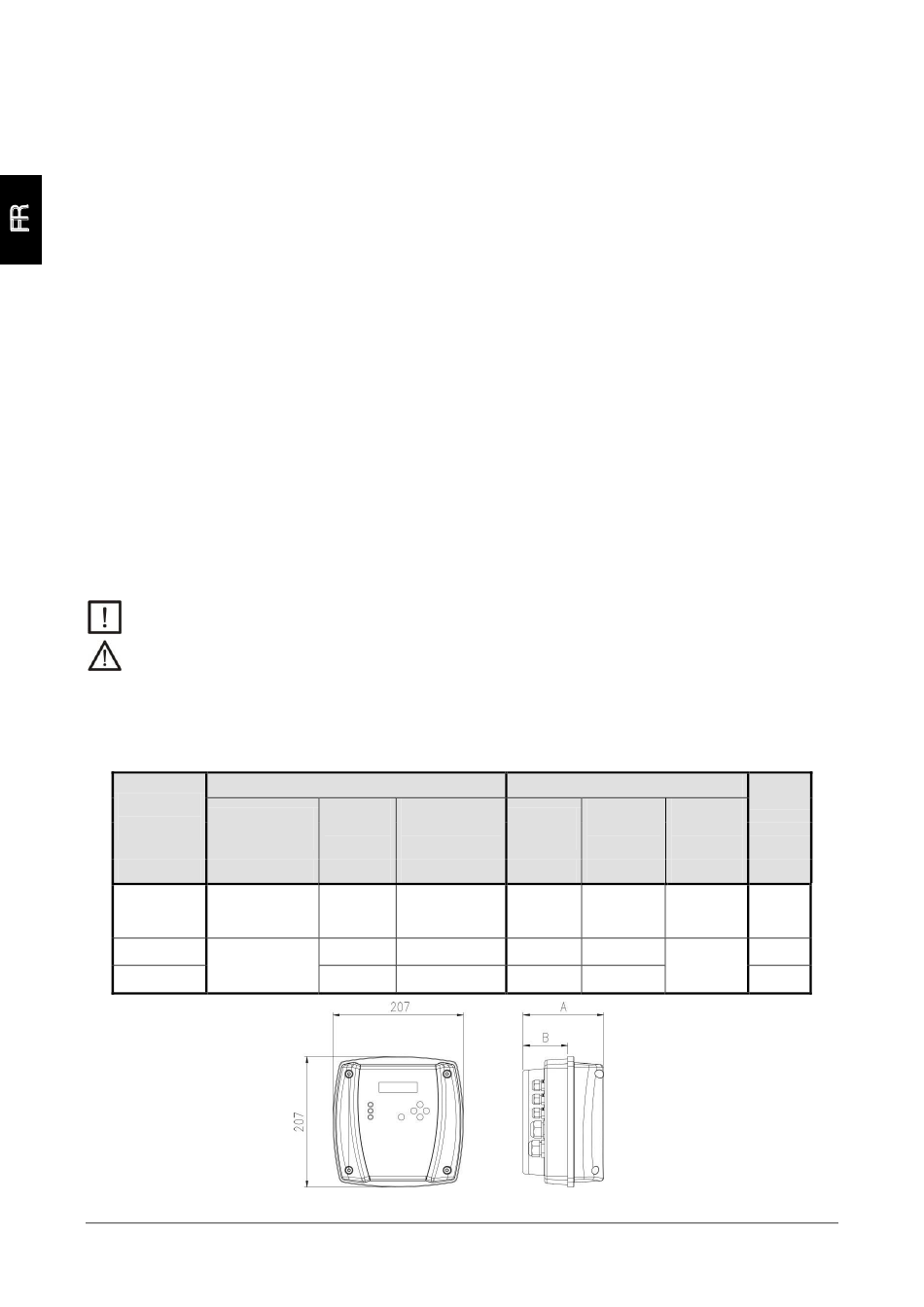

2.2) Dimensions.
ENTRÉE
Courant
Protection de
nominal
ligne
maximal
recommandée
[A]
[A]
16
25
7
10
15
20
- 52 -
SORTIE
Courant
Tension
Pn
max. du
Motor
moteur
moteur
[kW]
[A]
3~ 230V
≤ 2.2
10
≤ 2.2
6
3~ 400V
≤ 5.5
14
Poids
du
[V]
[kg]
2.6
AC
2.4
AC
2.6
