7) FUNCIONAMIENTO MÚLTIPLE.
El variador de frecuencia Speedrive puede controlar hasta 7 bombas más, equipadas con cuadros "Speedrive" en
modo esclavo.
La comunicación entre equipos es mediante puerto de comunicaciones RS-485.
En grupos de presión con variadores de diferentes versiones (v1.3 y v2.0) el variador modelo Speedrive v2.0
siempre tiene que ser el MASTER de la instalación. Para obtener más información de compatibilidad en casos
concretos consulte el anexo de compatibilidad colgado en la web www.espa.com.
7.1) Grupo múltiple con bombas reguladas.
Secuencia sincrónica de operación:
Ante una demanda de agua, la bomba A arranca a la velocidad necesaria hasta cubrir la necesidad de la
-
instalación.
Si la necesidad supera la capacidad de la bomba A, se activa la bomba B. Las dos bombas adecuan su
-
velocidad hasta cubrir la demanda (frecuencia de cambio configurada según menú 10.4)
Si la necesidad supera la capacidad de las bombas A + B, se activa la bomba C. Las tres bombas adecuan su
-
la velocidad hasta cubrir la demanda.
Y sucesivamente...
-
El modo de funcionamiento es alternado y controlado. En cada activación del grupo, el orden de puesta en
marcha de las bombas es según el equipo con menos horas de funcionamiento.
Protección de trabajo en seco.
Si el problema de falta de agua en la aspiración afecta únicamente a una de las bombas auxiliares (no la Master)
el grupo continuará funcionando y la bomba afectada entrará en alarma hasta su reset manual para reparar el
problema o avería en la aspiración de esa bomba.
Si la falta de agua ocurre en la bomba Master, todo el grupo entrará en alarma y paro por falta de agua.
Instalación y conexiones.
La instalación y conexionado eléctrico de los distintos variadores se efectúa individualmente según expuesto en
este manual.
La conexión del transductor de presión se debe hacer en el Speedrive "Master".
transductores en uno o más esclavos. Estos transductores serán de seguridad, solamente por si fallara el
transductor principal (Figura 9, SENSOR *)
La comunicación entre variadores (RS-485) se efectúa mediante un cable trenzado y apantallado de 2 hilos de
2
sección 0,22 mm
.

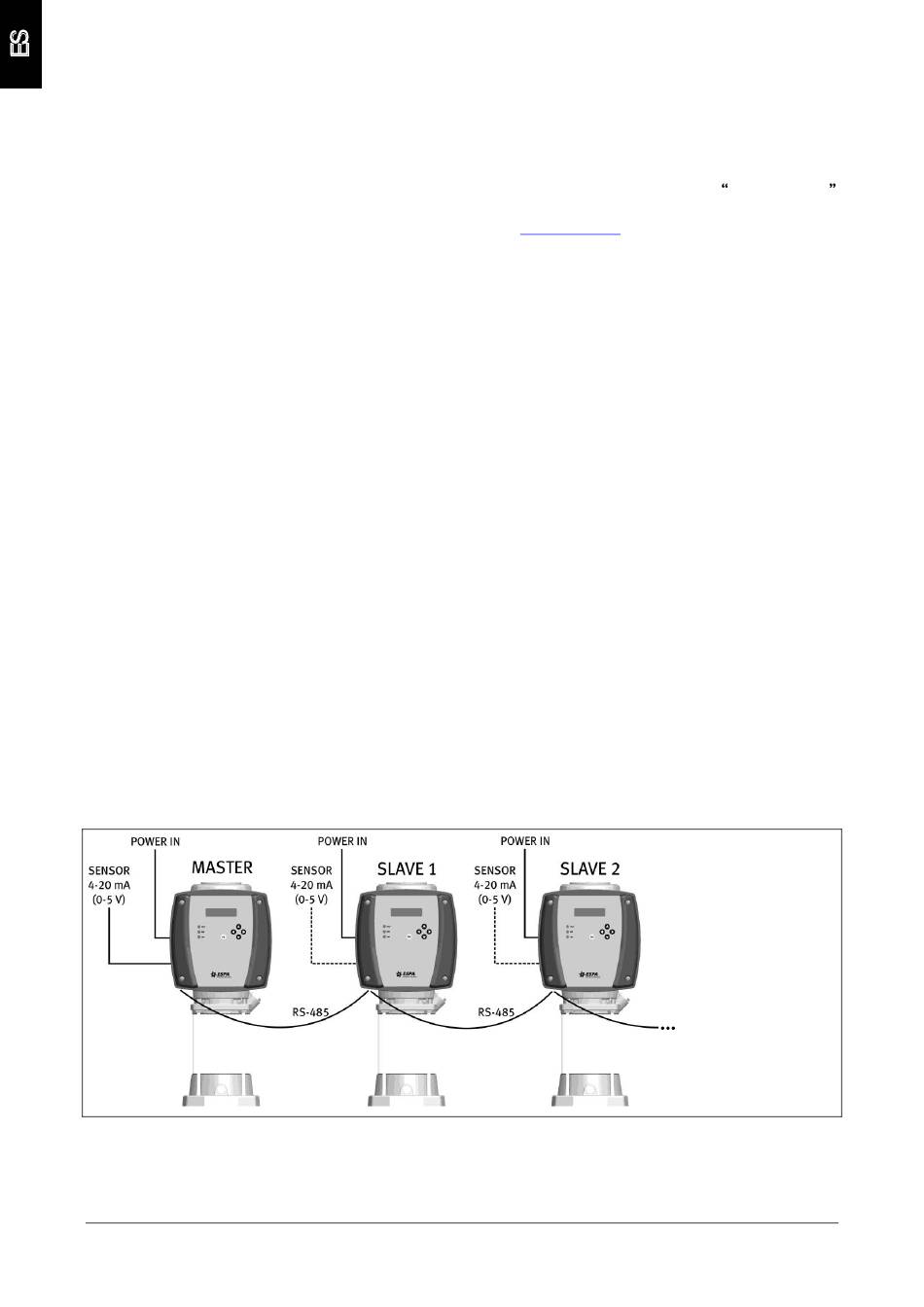

Figura 9
- 20 -
Se pueden conectar otros
SLAVE 3
SLAVE 4
SLAVE 5
SLAVE 6
SLAVE 7
