Preparazione del cavo di alimentazione:

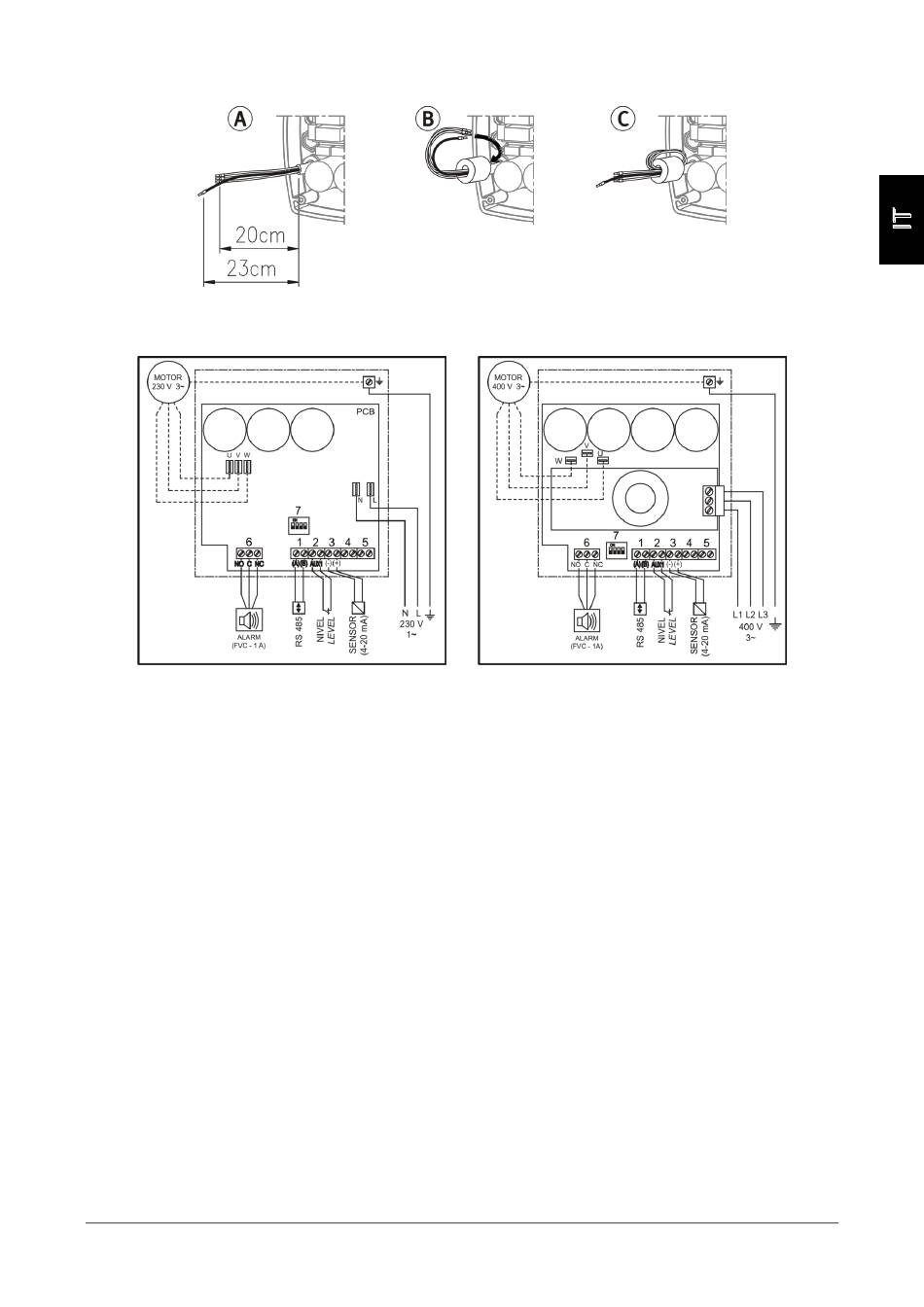

3.5) Collegamento dei cavi di segnale.
1.- Uscita di comunicazione RS485 per il collegamento di più variatori. Fino a 4 unità.
2.- Ingresso ausiliario per contatto esterno (ad es. per un interruttore di livello). Consente di arrestare
o avviare il dispositivo.
3.- Ingresso del trasduttore di pressione da 4-20mA.
4.- Ingresso ausiliario privo di potenziale. Non utilizzato.
5.- Ingresso del trasduttore ausiliario. Non utilizzato.
6.- Uscita segnali di allarme: Uscita priva di potenziale (FVC). Massimo 2 A. Contatti NA/NC..
7.- Microinterruttori per la configurazione del funzionamento del variatore.
M22
Figura 6
T22, T55
Figura 7
