2.3) Caratteristiche.
Grado di protezione: IP55.
Massima temperatura ambiente di esercizio: 40 ºC.
Ingressi: 1 analogico da 4-20mA, con alimentazione a 24V CC. 1 digitale per l'interruttore di livello.
Uscite: Segnale di allarme. Uscita priva di potenziale (FVC). Massimo 2 A. Contatti NA/NC.
(NA/NC = Normalmente Aperto/Normalmente Chiuso).
Protezione del lavoro a secco,il riarmo è automatico.
Comunicazione: porta seriale RS 485.
3) INSTALLAZIONE.
3.1) Installazione idraulica.

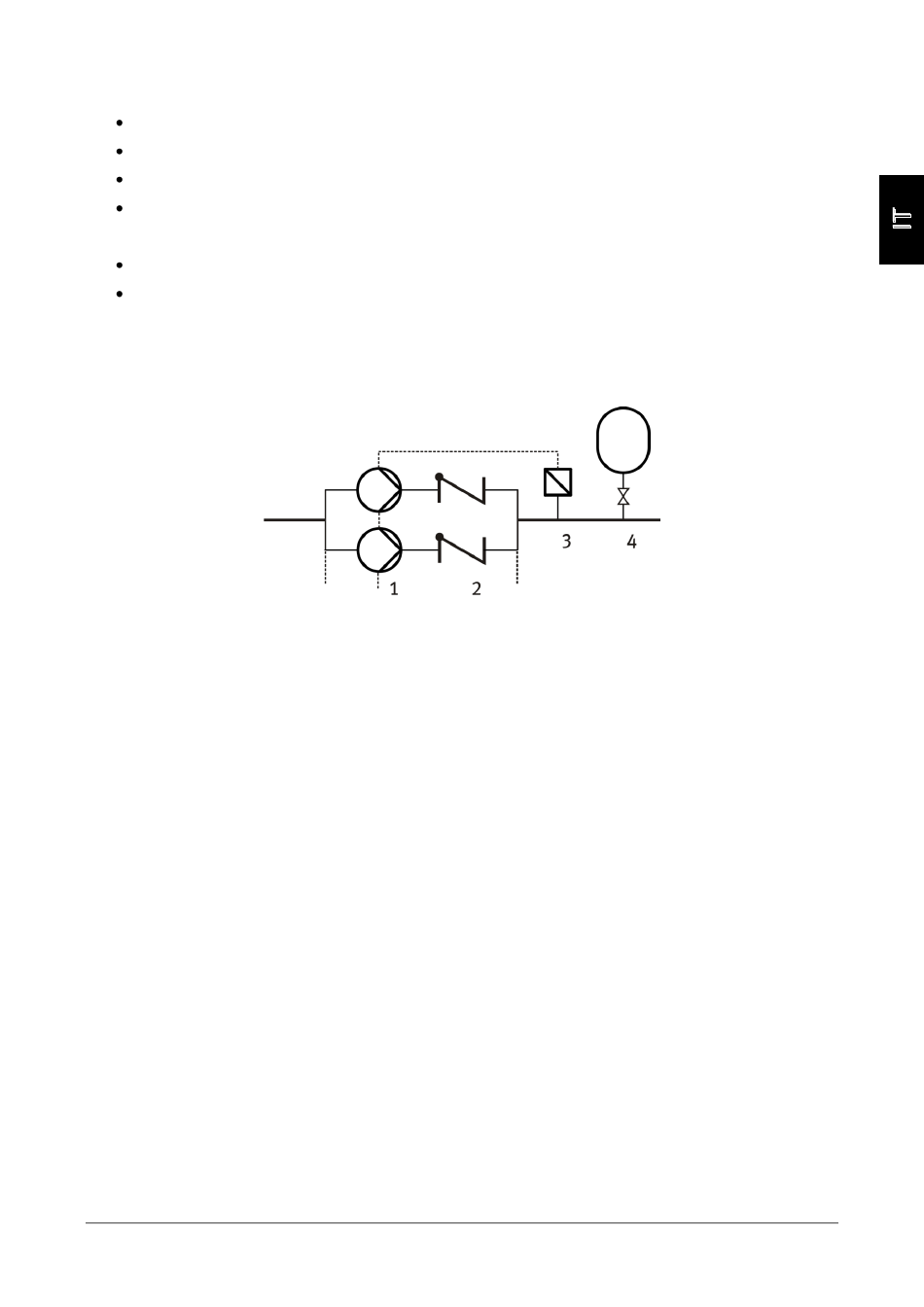

3.1.1) Schema di installazione.
1- Pompe con Speedrive.
2- Valvole di non ritorno.
3- Trasduttore di pressione.
4- Accumulatore.
Ha la sola funzione di compensare le piccole perdite di acqua nel sistema, evitando avviamenti e arresti continui della
pompa.
Un accumulatore di 20 l è sufficiente nella maggior parte dei casi.
La pressione di precarica deve essere di 1 bar inferiore alla pressione di riferimento.
3.1.2) Collegamenti idraulici.
Vedere il manuale della pompa.
Per sistemi ad aspirazione negativa, è necessario che le tubazioni siano completamente adescate.
3.2) Collegamento elettrico al motore.
3.2.1) Speedrive con ingresso monofase (Figura 1):
Connessione motori a 230V.
Il cavo (1) fornito con il variatore di frequenza deve essere collegato al motore.
Se si desidera attivare l'uscita per un motore a 60Hz, si deve selezionare il parametro corrispondente nel menu.
Sulla targa di identificazione del motore, verificare che il consumo elettrico non sia superiore all'energia che può
fornire il variatore.
Nella tubazione di mandata, non sono necessarie altre valvole di non ritorno.
Tipo da 4-20 mA. 10, 16 o 25 bars. EMC secondo EN 61000-6-2.
