Elektroschock
GEFAHR.
Baugruppe verbindet, darf nie getrennt werden.
GEFAHR.
Elektroschock
mindestens 5 Minuten getrennt sein.

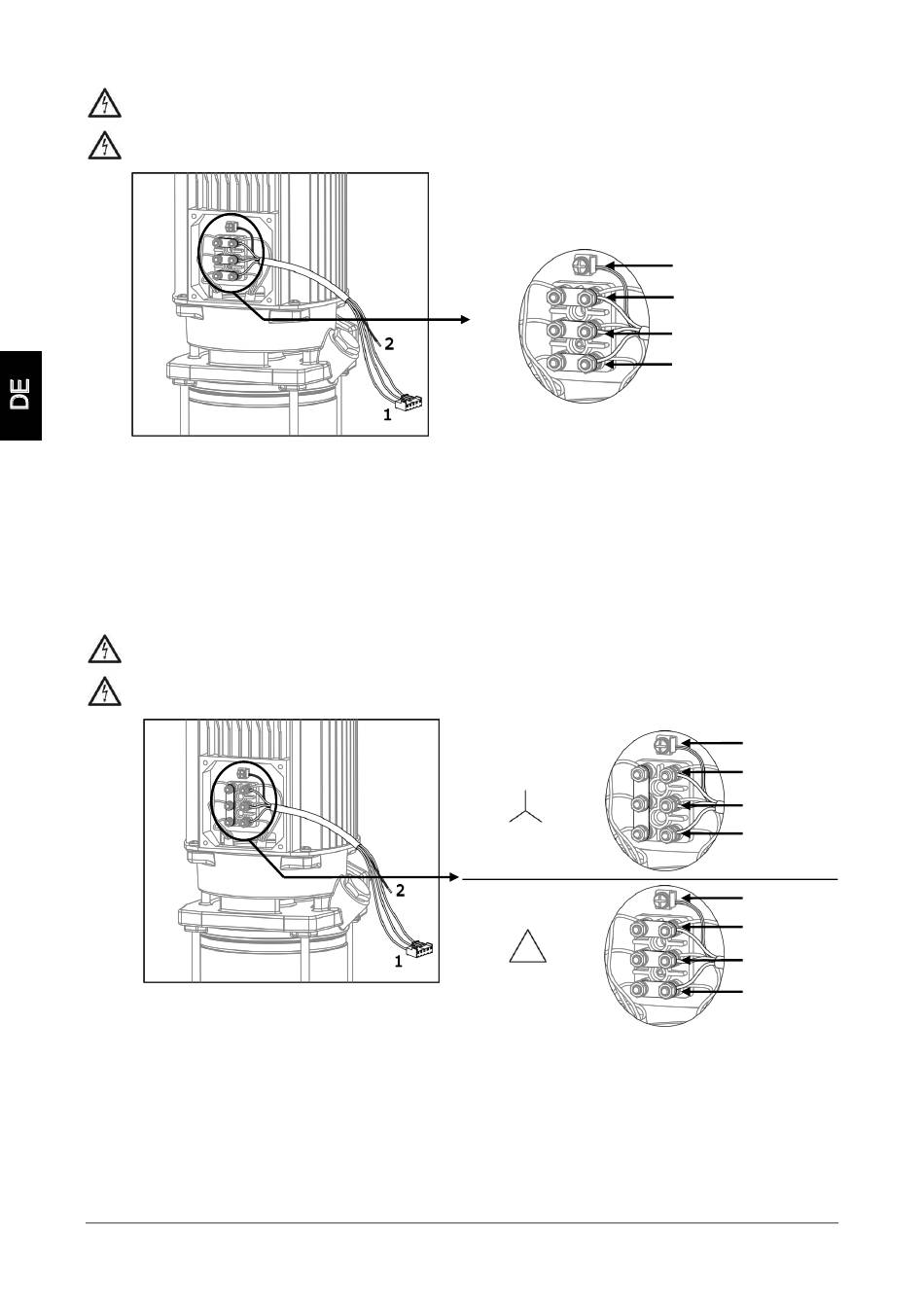

Abb. 1
3.2.2) Speedrive mit Dreiphaseneingang (Abb. 2):
Der Motor muss so angeschlossen sein, dass er eine Netzspannung von 400 V aufnehmen kann.
Das mit dem Frequenzregler mitgelieferte Kabel (1) muss an den Motor angeschlossen werden.
Wenn Sie für den Motor eine Ausgangsfrequenz von 60 Hz festlegen wollen, muss dies über den entsprechenden
Parameter im Menü eingestellt werden.
Prüfen Sie auf dem Typenschild des Motors, dass der Spannungsverbrauch des Motors nicht höher liegt als die
Spannung, die der Frequenzregler bereitstellen kann.
Elektroschock.
GEFAHR.
Baugruppe verbindet, darf nie getrennt werden.
GEFAHR.
Elektroschock.
mindestens 5 Minuten getrennt sein.
Abb. 2
3.3) Installation auf der Pumpe.
Der Speedrive wird mit Hilfe eines mitgelieferten Adapters auf dem Motor angebracht.
Für die Kühlung des Frequenzreglers wird die Motorkühlung ausgenutzt.
Das Gerät ist so ausgelegt, dass es sowohl horizontal als auch vertikal installiert werden kann.
. Das mitgelieferte Erdungskabel (2), welches den Motor mit der Frequenzregler-
. Vor dem Öffnen des Gehäuses des Speedrive muss die Spannungsversorgung
Das mitgelieferte Erdungskabel (2), welches den Motor mit der Frequenzregler-
Vor dem Öffnen des Gehäuses des Speedrive muss die Spannungsversorgung
- 126 -
Motor 230/400 V
Motor 400/692 V
Gelb/Grün
Schwarz
Braun
Grau
Gelb/Grün
Schwarz
Braun
Grau
Gelb/Grün
Schwarz
Braun
Grau
