Rischio di scarica elettrica
PERICOLO.
(2) che collega il motore al gruppo del variatore.
PERICOLO. Rischio di scarica elettrica
che siano trascorsi almeno 5 minuti dallo scollegamento dell'alimentazione elettrica.

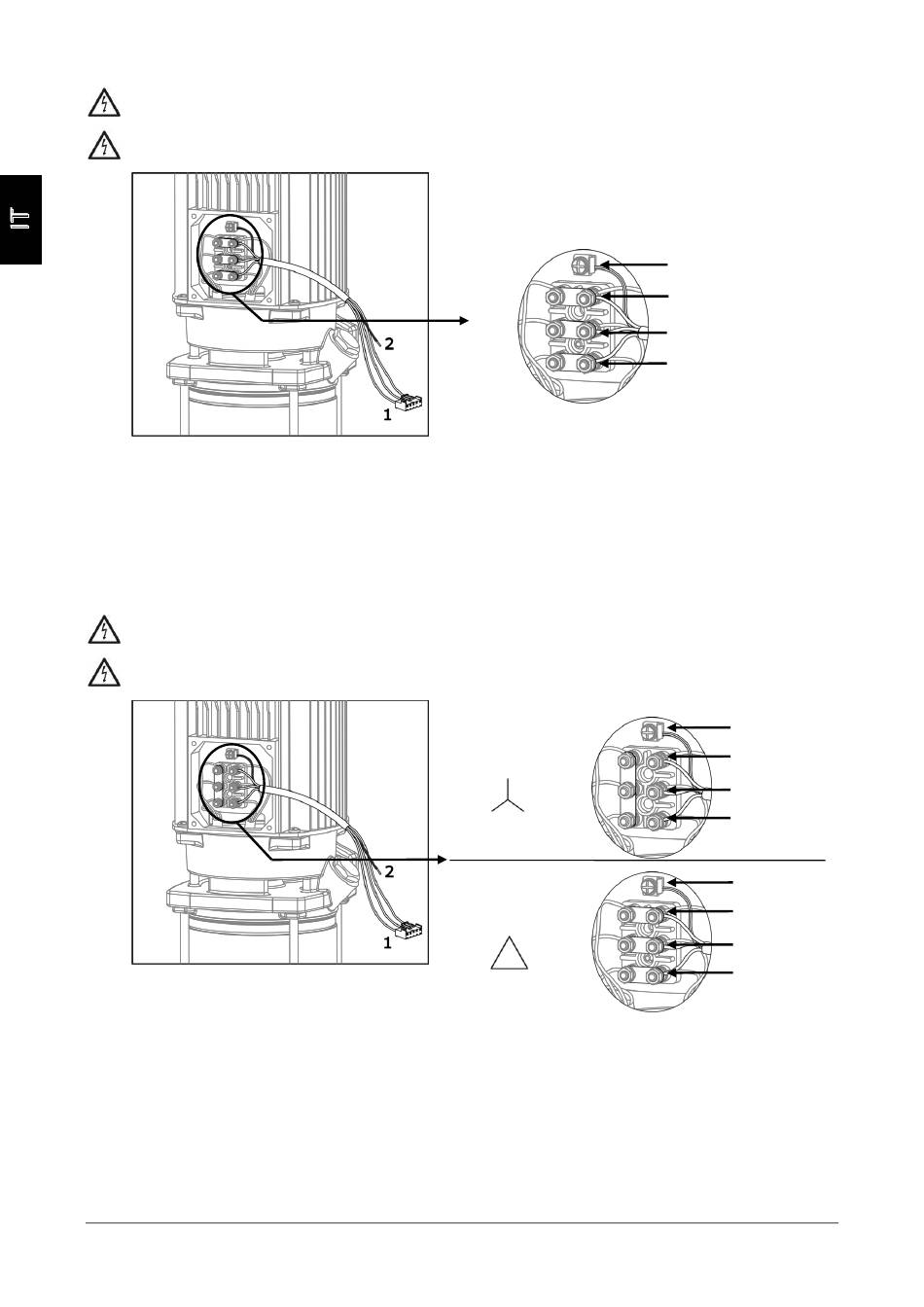

Figura 1
3.2.2) Speedrive con ingresso trifase (figura 2):
Connessione motori a 400V.
Il cavo (1) fornito con il variatore di frequenza deve essere collegato al motore.
Se si desidera attivare l'uscita per un motore a 60Hz, si deve selezionare il parametro corrispondente nel menu.
Sulla targa di identificazione del motore, verificare che il consumo elettrico non sia superiore all'energia che può
fornire il variatore.
PERICOLO. Rischio di scarica elettrica.
(2) che collega il motore al gruppo del variatore.
Rischio di scarica elettrica.
PERICOLO.
che siano trascorsi almeno 5 minuti dallo scollegamento dell'alimentazione elettrica.
Figura 2
3.3) Installazione sulla pompa.
Il variatore Speedrive si installa sul motore mediante l'adattatore in dotazione.
Per il raffreddamento si sfrutta il sistema di raffreddamento del motore.
L'apparecchio è concepito in modo da poter essere installato sia in orizzontale sia in verticale.
È indispensabile collegare sempre il cavo di terra in dotazione
. Non aprire mai il pannello di copertura dello Speedrive prima
È indispensabile collegare sempre il cavo di terra in dotazione
Non aprire mai il pannello di copertura dello Speedrive prima
Motor 230/400 V
Motor 400/692 V
- 78 -
Giallo/Verde
Nero
Marrone
Grigio
Giallo/Verde
Nero
Marrone
Blu
Giallo/Verde
Nero
Marrone
Grigio
