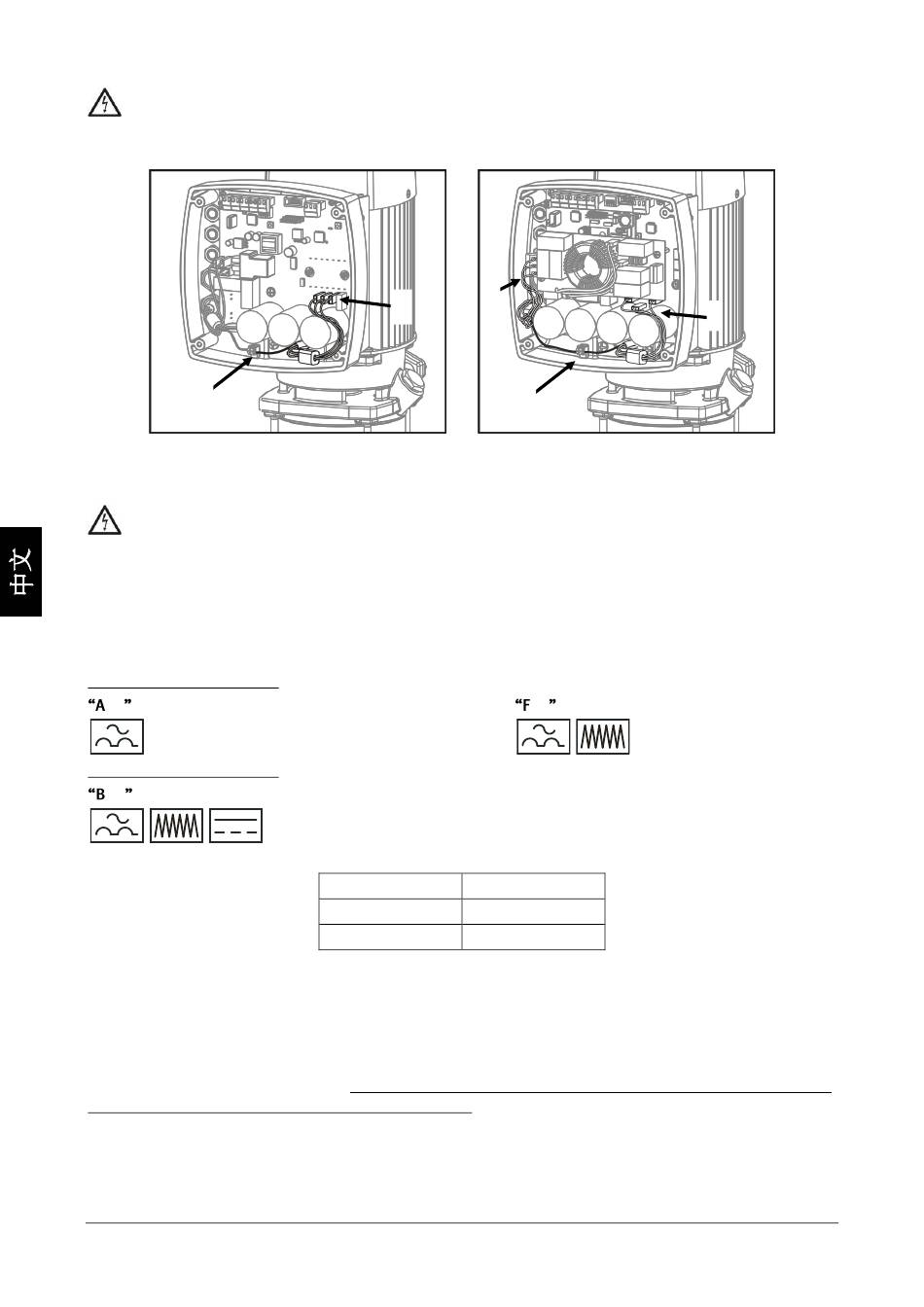

与地线连接（1）
将电动机电线与电源连接（2）
2
3.4)连接电网：
危险：小心触电：
必需连接并接地。
须按照 IEC-60364 标准（楼内电力设施）连接电源。或按照当地有效标准进行连接。
设备的电源线应进行保护。这种保护的目的是为了在发生漏电时保护人员安全。建议使用专用电
源线。
如果通过差动保护开关来避免直接或间接接触，应为（IΔn=30mA），将会将其安装在设备电源中，并应是以下
类型的一种：
-用于使用单相电源的设备：
级 差动开关，不受高频率的影响
-用于使用三相电源的设备：
级 差动开关
漏电值的大小取决于连接的设备数量及其功率。
电源安装时应有一个多分离系统，分开距离≥ 3mm。
单向输出的逆变器
随设备将提供 2 米长的 H07 RN-F 电源线，并配有插头。输入电源应为 230V，50 或 60Hz 的单相电源.
请参考图 6 。电压浮动范围： ±10%。如果在室内环境内安装，则需要一个传导电流过滤装置，避免在电网中
造成干扰。建议使用 Espa 过滤器，产品号码为 169777。
三向输出的逆变器
这种型号的设备提供的电源输入应为三相输入，输入电源为 400V，50 或 60Hz。连接工作应交由专业安装工人
来做。电源按照图 5 (4)进行连接。信号线连接按照图 7 进行。电压浮动范围： ±10%.
M22
3
图 4
电动机功率
0.75 到 3 kW
4 到 5.5 kW
- 176 -
T22, T55
4
2
图 5
级 差动开关
漏电电流
< 3.5 mA
< 5 mA
3
