2.3) Характеристики
Степень защиты: IP55.
Максимальная рабочая температура: 40 ºC.
Входы: 1 аналоговый 4-20 мA, питание =24 В. 1 цифровой для переключателя уровня.
Выходы: Свободный выход (FVC). не более 2 А. Н. з. / н. р. контакты.
(н.з./н.р. = нормально разомкнутый / нормально замкнутый).
Защита от работы всухую, повторный запуск осуществляется автоматически.
Подключение: последовательный порт RS 485.
3) УСТАНОВКА
3.1) Гидравлическая часть

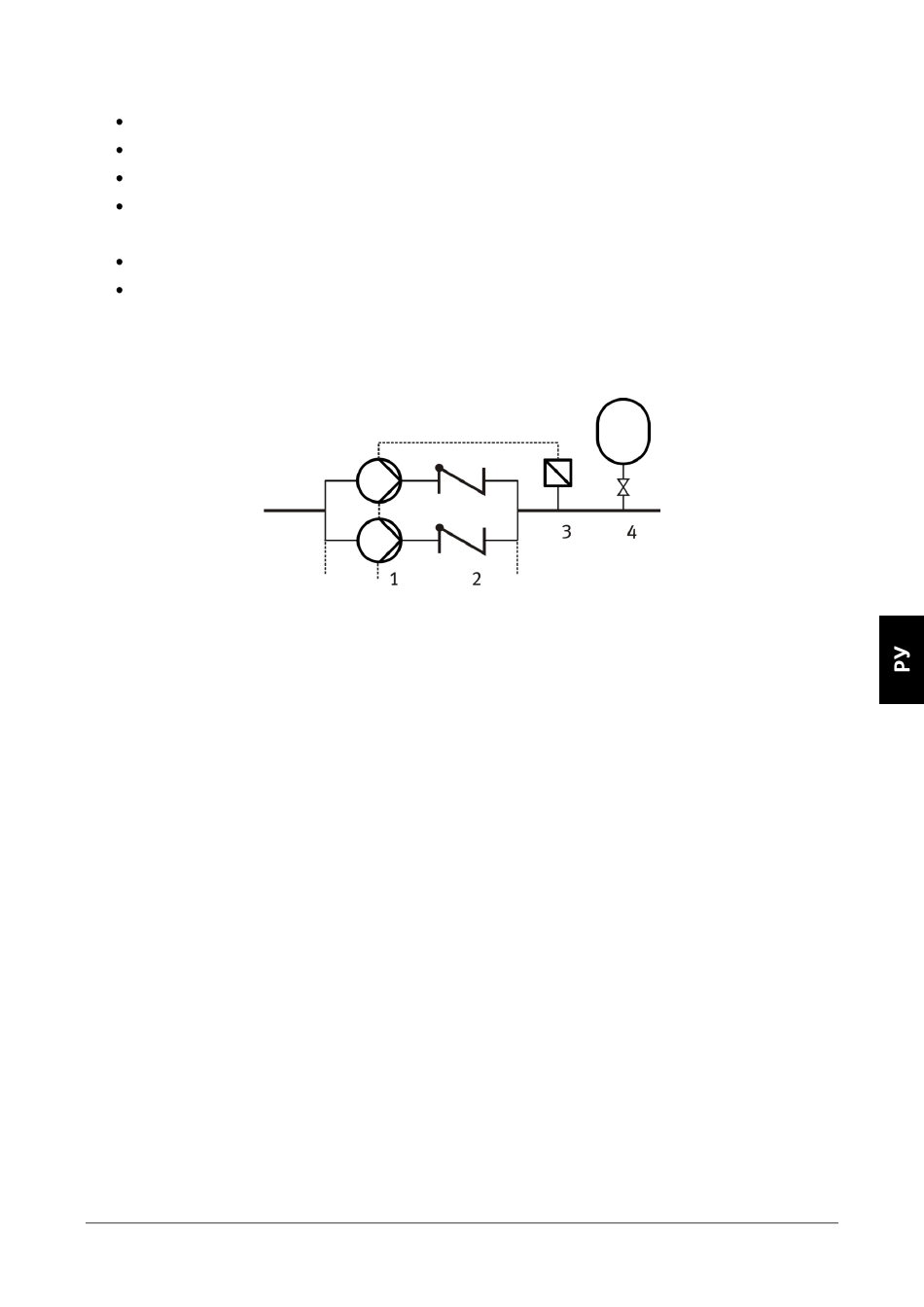

3.1.1) Схема установки
1- Насосы с преобразователем частоты Speedrive.
2- Запорный клапаны. В нагнетательном трубопроводе дополнительные запорные
клапаны не требуются.
3- Датчик давления. 4-20 мА, 10, 16 или 25 бар, EMC в соответствии со стандартом
EN 61000-6-2.
4- Гидроаккумулятор.
Используется для компенсации небольших перебоев в подаче воды во избежание слишком частых
отключений и включений насоса.
Бак 20 л достаточно в большинстве случаев.
Начальное давление должно быть на 1 бар меньше уставки по давлению.
3.1.2) Гидравлические подключения
См. инструкцию к насосу.
Для всасывающих систем необходимо полное заполнение трубопроводов.
3.2) Подключение к электродвигателю
3.2.1) Преобразователь частоты Speedrive с однофазным входом (рис. 1):
Электродвигатель подключают к сети 230 В.
Подключение преобразователя частоты к двигателю осуществляют с помощью кабеля (1), входящего
в комплект поставки.
Если необходимо подключение к двигателю, рассчитанному на частоту 60 Гц, следует выбрать
соответствующий параметр в меню.
Убедитесь в том, что потребляемая электродвигателем мощность, указанная на табличке с его
характеристиками, не превышает мощности, которую может обеспечить преобразователь.
- 197 -
