Espa SPEEDRIVE V2 Installationsanleitung Seite 104

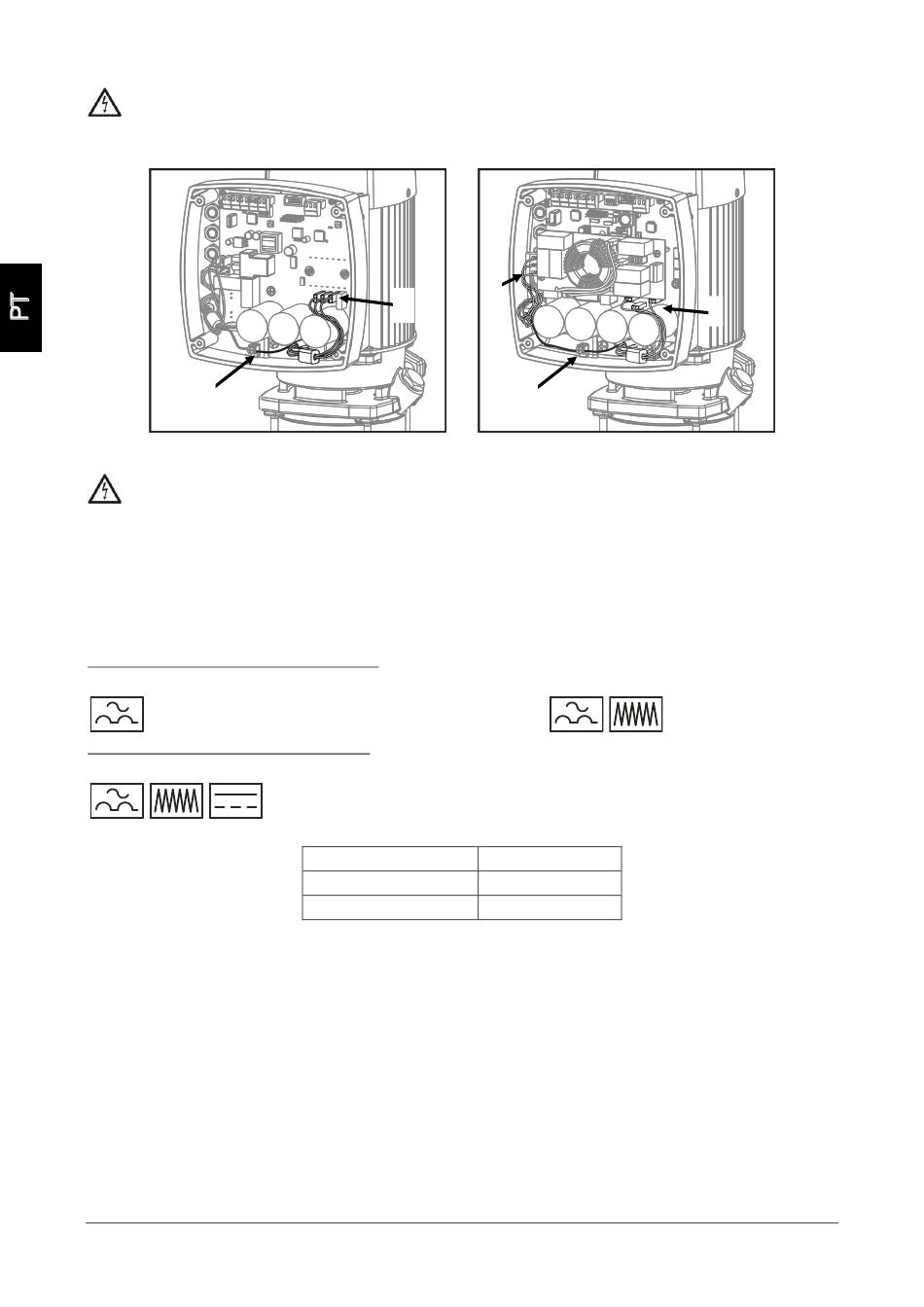

Conectar o cabo de tomada de terra (2). Conectar os cabos do motor à ficha prevista (3)
2
3.4) Ligação à rede.
PERIGO. Risco de electrocussão:
A conexão e ligação à terra são obrigatórias.
As ligações eléctricas deverão ser feitas de acordo com a norma IEC-60364 (instalação eléctrica em
edifícios) ou de acordo com as regulamentações vigentes no país de destino e regulamentações locais.
O cabo de alimentação dos equipamentos tem de estar devidamente protegido contra contato direto ou indireto
para evitar danos corporais no caso de fuga eléctrica. Aconselha-se um cabo de alimentação exclusivo.
Se a proteção é através de um disjuntor diferencial, em instalações domésticas ele deve ser [IΔn=30mA], será
instalado na entrada de alimentação e deve ser qualquer um dos seguintes tipos:
- Para dispositivos com energia monofásica:
Disjuntor diferencial "Classe A" imune em altas freqüências
- Para dispositivos com energia trifásica::
Disjuntor diferencial "Classe B"
O valor de fuga à terra depende do número de equipamentos conectados ao cabo e da sua potência.
A instalação eléctrica deverá dispor de um sistema de separação múltipla com abertura de contactos ≥ 3 mm.
Variadores de frequência monofásicos.
Estes equipamentos são fornecidos com cabo de alimentação H07 RN-F, com 2 m de comprimento, com ficha. A
entrada de alimentação deve ser monofásica, de 230 V, 50 ou 60 Hz.
Ver a figura 6 para referência.
Variações de tensão permitidas: ±10%.
Variadores de frequência trifásicos.
Estes equipamentos possuem uma entrada de alimentação, que deve ser trifásica, de 400 V, 50 ou 60 Hz. A
cablagem deverá ser instalada por um profissional.
Ficha de ligação de acordo com a figura 5 (nº 4). Ligações de acordo com a figura 7.
Variações de tensão permitidas: ±10%.
M22
3
Figura 4
Dimensões do motor
0,75 a 3 kW
4 a 5,5 kW
- 104 -
T22, T55
4
2
Figura 5
Disjuntor diferencial "Classe F"
Corrente de fuga
< 3,5 mA
< 5 mA
3
