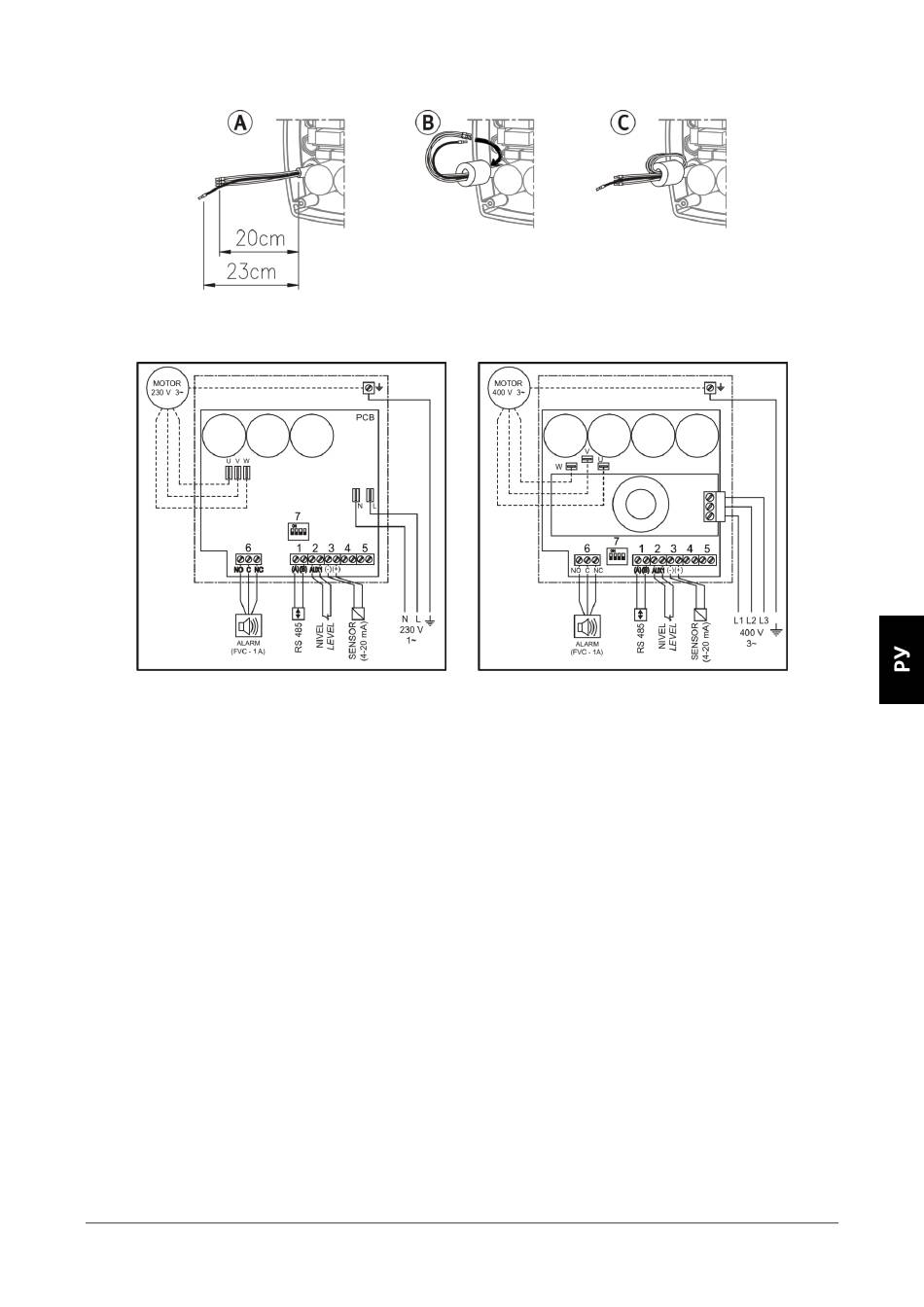

Подготовка кабеля электропитания:
3.5) Подключение контрольных кабелей
Рисунок
1.- Коммуникационный выход RS485 для подключения других преобразователей частоты.
Не более 4-х устройств.
2.- Вспомогательный вход для внешнего контакта (например, для реле уровня). Позволяет
запустить устройство в работу или остановить его.
Примечание: Данный вход поставляется с завода с установленной перемычкой.
3.- Вход датчика давления 4-20 мА.
4.- Дополнительный гальванически изолированный вход. Не используется.
5.- Вход дополнительного датчика. Не используется.
6.- Выход сигналов тревоги: Свободный выход (FVC). не более 2 А. Н. з. / н. р. контакты.
7.- Микропереключатели для конфигурирования преобразователя частоты.
M22
6
- 201 -
T22, T55
Рисунок
7
