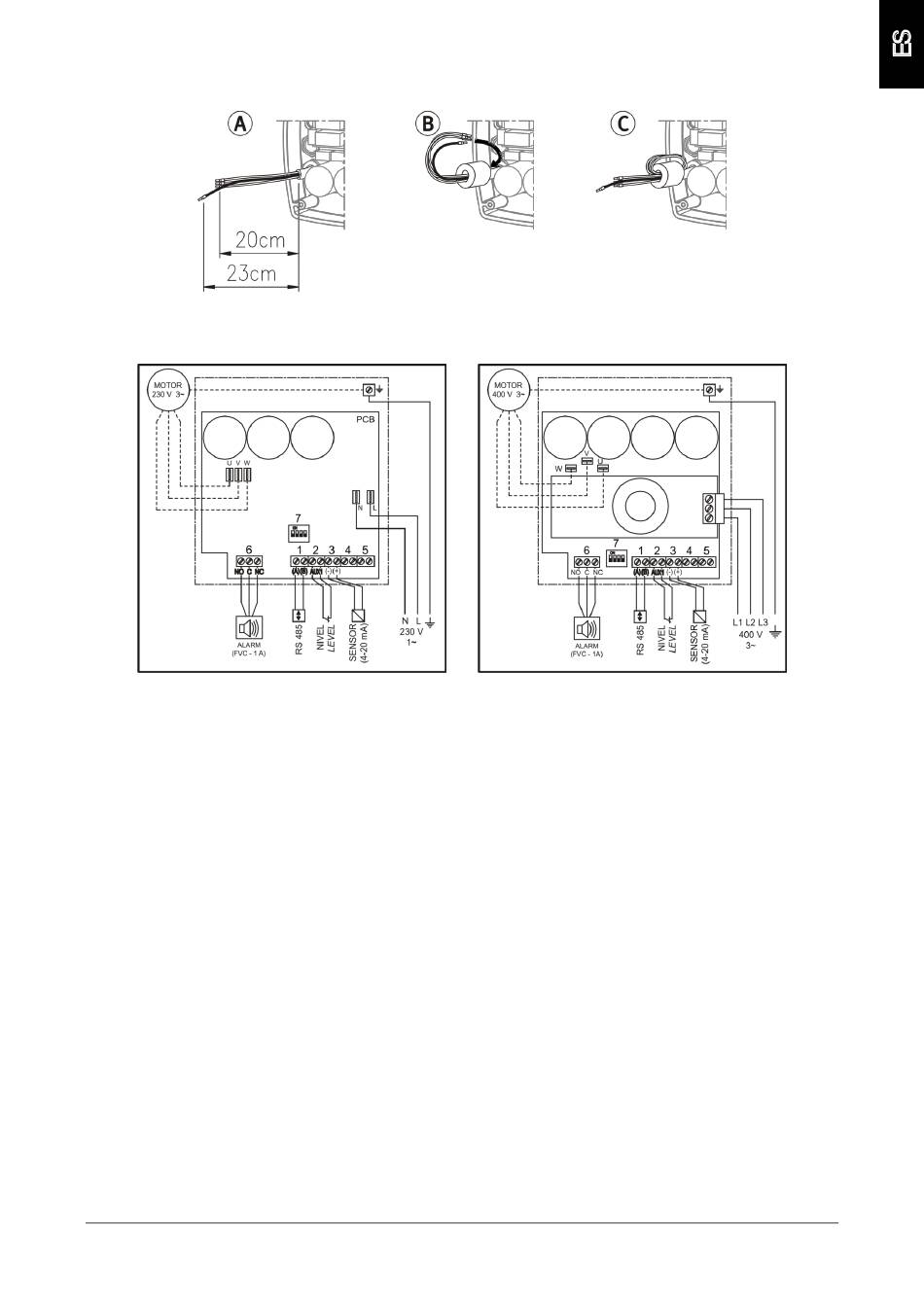

Preparación del cable de alimentación de corriente:
3.5) Conexión cables de señales.
1.- Salida de comunicación RS485 para conexión de diversos variadores. Hasta 4 unidades.
2.- Entrada auxiliar para contacto externo (por ejemplo, para un interruptor de nivel). Permite parar o poner
en marcha el equipo.
Nota: Esta entrada viene de fábrica con un puente de cable eléctrico.
3.- Entrada transductor de presión de 4-20mA.
4.- Entrada auxiliar libre de potencial. No usada.
5.- Entrada transductor auxiliar. No usada.
6.- Salida señal de alarmas: Salida libre de potencial (FVC). 1 A máximo. Contactos NA/NC.
7.- Microinterruptores para la configuración del funcionamiento del variador.
M22
Figura 6
T22, T55
Figura 7
