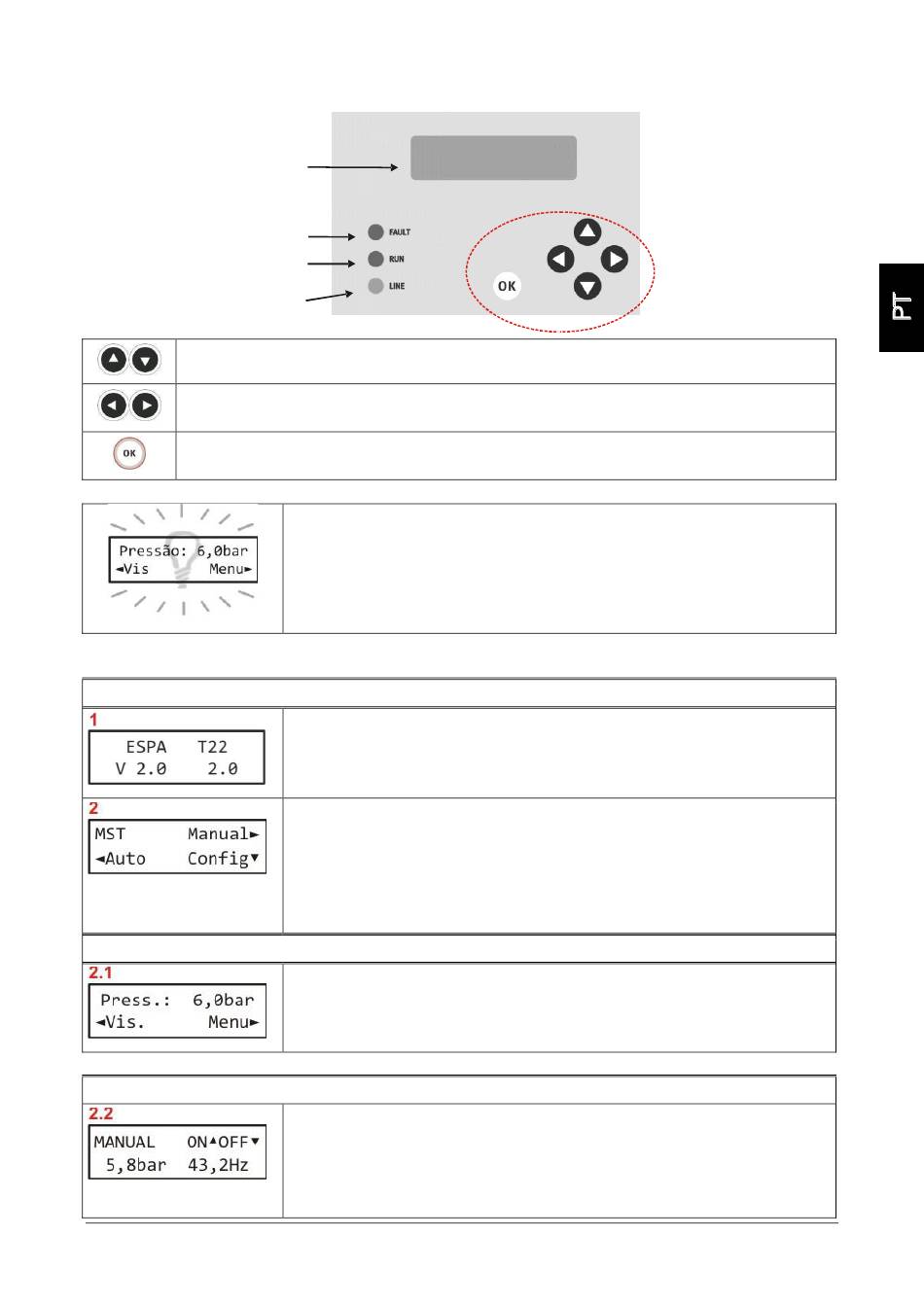

5.2) Navegação.
Ecrã para a visualização de
menus
Ver descrição no ecrã
Intermitente = bomba em espera
Fixo = bomba em funcionamento
Corrente eléctrica ligada
Navegação entre menus.
Variação do parâmetro que está intermitente.
Navegação por submenus.
Confirmação das alterações.
Regresso ao ecrã base a partir da visualização de parâmetros.
5.3) Descrição de menus.
ECRÃS INICIAIS
ECRÃ PRINCIPAL
FUNCIONAMENTO MANUAL
erro
Retroiluminação
O ecrã é retroiluminado para permitir uma leitura mais fácil.
Para poupar energia, a retroiluminação apaga-se depois de decorridos 60
segundos sem se premir nenhuma tecla.
Para activar a retroiluminação, premir OK.
Sem retroiluminação, nenhuma outra tecla está activa.
Ecrã de apresentação
Aparece durante alguns segundos, no momento em que se coloca o equipamento
em funcionamento.
Indica: modelo e versões do software de gestão e de potência.
Ecrã inicial
A bomba não se activa.
XXX: MST = Master / SLV = Slave. Consulte a Seção 7.2
Para o arranque manual da bomba, premir ► (Manual)
Para o funcionamento automático, premir ◄ (Auto)
Para a configuração de parâmetros, premir ▼ (Config)
É indicada a pressão da instalação. O equipamento entrará em funcionamento de
forma automática, conforme necessário.
Para a visualização de parâmetros, premir ◄ (Vis)
Para regressar ao ecrã inicial, premir ► (Menu)
São indicadas a pressão da instalação e a frequência de funcionamento.
Premir ▲ ON para activar a bomba. O arranque efectua-se sempre a 25 Hz.
Premir ▼ OFF para parar a bomba.
Premir ◄ ou ► para alterar a frequência.
Premir OK para abandonar o ecrã.
- 107 -
Teclas de navegação
