Espa SPEEDRIVE V2 Installationsanleitung Seite 129

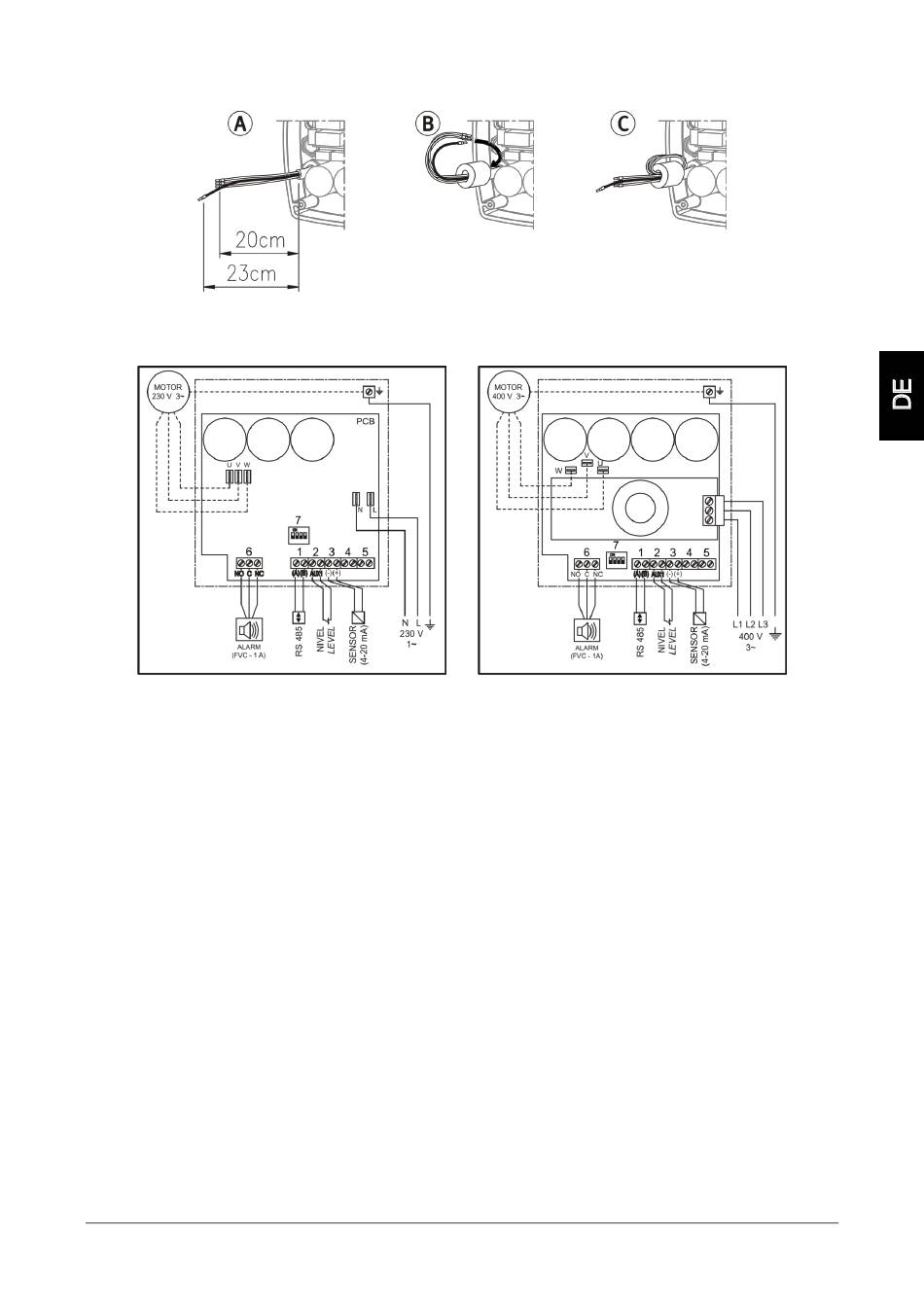

Vorbereitung des Spannungskabels:
3.5) Anschluss von Signalkabeln.
1 Ausgang für RS485-Datenkabel für den Anschluss mehrerer Frequenzregler. Bis zu vier Einheiten.
2 Hilfseingang für externen Kontakt (z.B. für einen Schwimmerschalter). Ermöglicht es, das Gerät
anzuhalten oder in Gang zu setzen.
Hinweis: Dieser Eingang ist werkseitig mit einer elektrischen Kabelbrücke ausgestattet.
3 Eingang für Drucktransduktor, 4 - 20 mA.
4 Spannungsfreier Hilfseingang. Unbenutzt.
5 Eingang für Hilfstransduktor. Unbenutzt.
6 Signalausgang Alarme: Versionen T (3~): Potenzialfreier Ausgang (FVC). Max. 2 A. NO/NC-Kontakte.
7 Mikroschalter für die Konfiguration der Funktionsweise des Frequenzreglers.
M22
Abb. 6
- 129 -
T22, T55
Abb. 7
