2.3) Eigenschaften.
Schutzklasse: IP55.
Max. Umgebungstemperatur bei Betrieb: 40 ºC.
Eingänge: 1 analog 4-20 mA mit einer Spannung von 24 V DC. 1 digital für den Wasserstandschalter.
Ausgänge: Alarme. Potenzialfreier Ausgang (FVC). Max. 2 A. NO/NC-Kontakte
Schutz gegen Trockenlauf.Das Gerät läuft automatisch wieder an..
Datenanschluss: serielle Schnittstelle RS 485.
3) INSTALLATION.
3.1) Hydraulische Installation.

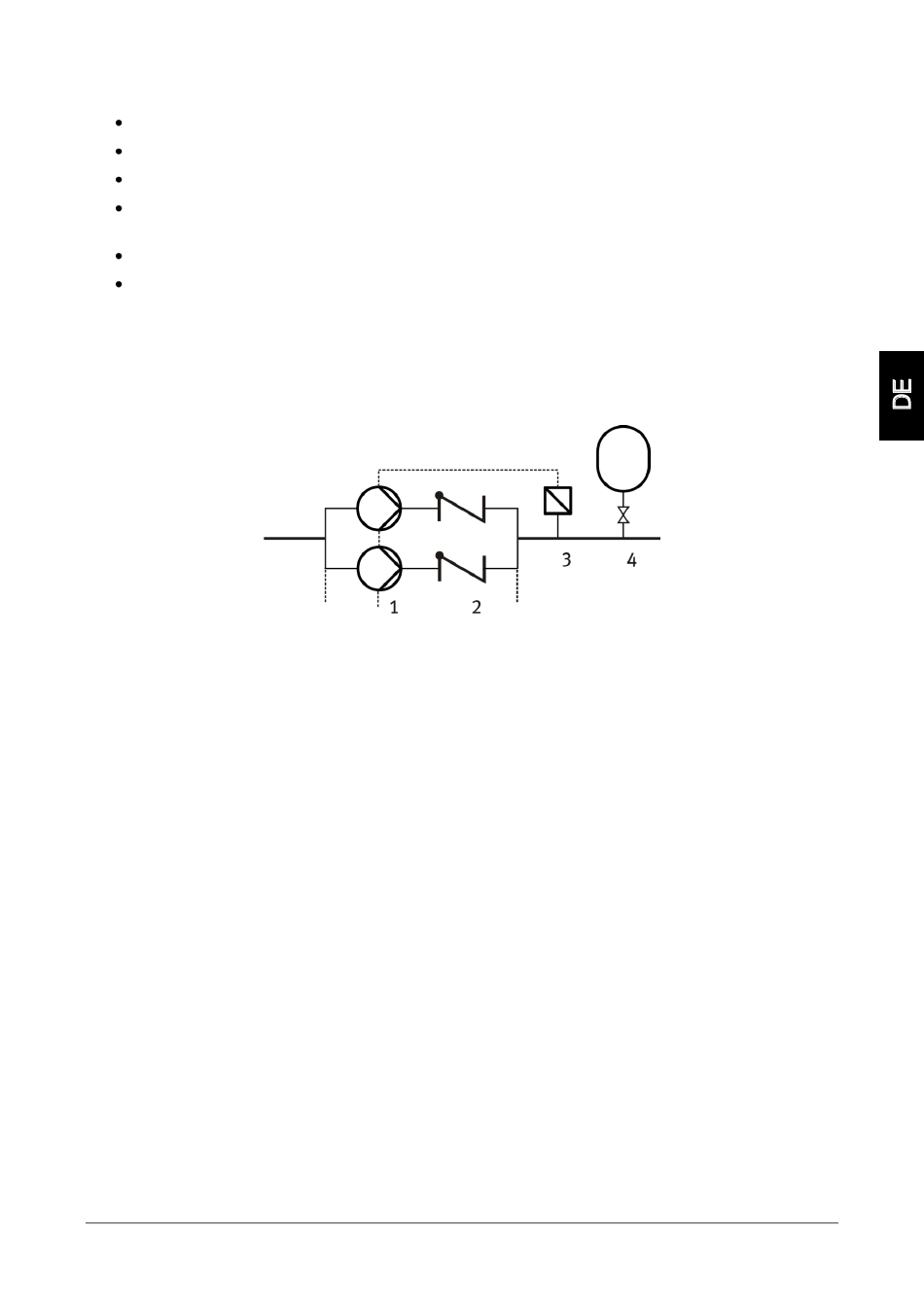

3.1.1) Installationsschema
1- Pumps mit Speedrive.
2- Rückschlagventile.
3- Drucktransduktor.
Akkumulator.
4-
Der Akkumulator dient zum Ausgleichen kleinerer Wasserverluste innerhalb der Installation, wodurch
Betriebsunterbrechungen bzw. ein erneutes Anlassen der Pumpe verhindert werden.
20l Akkumulator ausreichend.
Der Fülldruck muss 1 bar unter dem Solldruck liegen.
.
3.1.2) Hydraulische Anschlüsse.
Siehe Handbuch der Pumpe.
Wenn es sich um eine selbstansaugende Installation handelt, müssen die Leitungen vollständig gefüllt sein.
3.2) Elektrischer Anschluss an den Motor.
3.2.1) Speedrive mit Einphaseneingang (Abb. 1):
Der Motor muss so angeschlossen sein, dass er eine Netzspannung von 230 V aufnehmen kann.
Das mit dem Frequenzregler mitgelieferte Kabel (1) muss an den Motor angeschlossen werden.
Wenn Sie für den Motor eine Ausgangsfrequenz von 60 Hz festlegen wollen, muss dies über den entsprechenden
Parameter im Menü eingestellt werden.
Prüfen Sie auf dem Typenschild des Motors, dass der Spannungsverbrauch des Motors nicht höher liegt als die
Spannung, die der Frequenzregler bereitstellen kann.
(NO/NC = Arbeitskontakt/Ruhekontakt).
In der Antriebsleitung ist kein weiteres Rückschlagventile erforderlich.
Vom Typ 4 - 20 mA. 10, 16 oder 25 bars. EMC gemäß EN 61000-6-2.
- 125 -
