Espa SPEEDRIVE V2 Installationsanleitung Seite 102

Risco de electrocussão
PERIGO.
que irá conectar o motor ao conjunto do variador.
PERIGO. Risco de electrocussão
corrente eléctrica durante, pelo menos, 5 minutos.
Figura 1

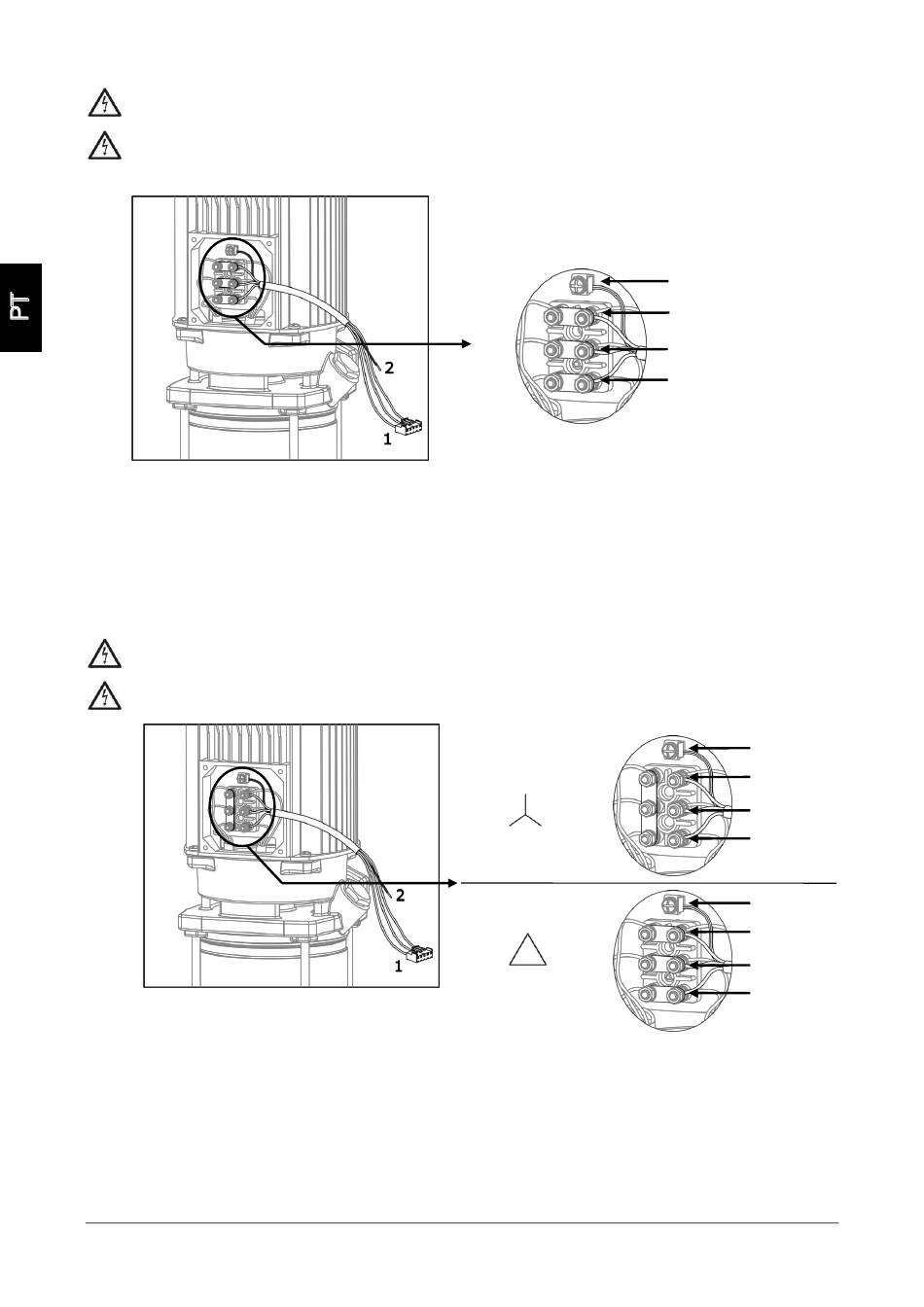

3.2.2) Speedrive com entrada trifásica (figura 2):
O motor deve estar conectado para alimentação com 400 V.
Deve conectar-se ao motor o cabo (1) fornecido com o variador de frequência.
Se pretender activar a saída do motor de 60 Hz, deve seleccionar o parâmetro correspondente no menu.
Verificar na placa de características do motor se o consumo de electricidade não é superior ao que o variador
pode fornecer.
PERIGO. Risco de electrocussão.
que irá conectar o motor ao conjunto do variador.
Risco de electrocussão.
PERIGO.
corrente eléctrica durante, pelo menos, 5 minutos.
Figura 2
3.3) Instalação sobre a bomba.
O Speedrive é instalado sobre o motor através de um adaptador, fornecido.
O arrefecimento do variador é feito através do aproveitamento do arrefecimento do motor.
A concepção do equipamento está pensada para a sua instalação tanto na horizontal, como na vertical.
. Nunca se esqueça de conectar o cabo de tomada de terra fornecido (2)
. Nunca abra a tampa do Speedrive sem ter desligado a alimentação de
Nunca se esqueça de conectar o cabo de tomada de terra fornecido (2)
Nunca abra a tampa do Speedrive sem ter desligado a alimentação de
Motor 230/400 V
Motor 400/692 V
- 102 -
Amarelo/Verde
Preto
Castanho
Cinza
Amarelo/Verde
Preto
Castanho
Cinza
Amarelo/Verde
Preto
Castanho
Cinza
