7) FUNCIONAMENTO MÚLTIPLO.
O variador de frequência Speedrive pode controlar até 7 bombas mais, equipadas com quadros "Speedrive" no
modo "Slave".
A comunicação entre equipamentos é efectuada através de uma porta de comunicação RS-485.
Nos grupos de pressão com variadores de versões diferentes (v1.3 e v2.0), o modelo variador "Speedrive v2.0"
sempre deve ser o MASTER da instalação. Para obter mais informações de compatibilidade em casos específicos,
consulte o anexo de compatibilidade publicado no site www.espa.com.
7.1) Grupo múltiplo com bombas reguladas.
Sequência síncrona de operação:
Perante uma falta de água, a bomba A arranca à velocidade necessária até cobrir as necessidades da
-
instalação.
Se a necessidade for superior à capacidade da bomba A, activa-se a bomba B. As duas bombas ajustam a
-
sua velocidade até cobrirem a falta (frequência de troca configurada de acordo com o menu 10.4)
Se a necessidade for superior à capacidade das bombas A + B, activa-se a bomba C. As três bombas
-
adaptam a sua velocidade até cobrirem a falta.
E assim sucessivamente...
-
O modo de funcionamento é alternado e controlado. A cada activação do grupo, a ordem de colocação em
funcionamento das bombas é de acordo com a equipe com menos horas de operação.
Protecção do trabalho a seco.
Se o problema de falta de água na aspiração afectar apenas uma das bombas auxiliares (não a Master), o grupo
continuará a funcionar e a bomba afectada entrará em alarme, até à sua reinicialização manual para reparar o
problema ou avaria na aspiração dessa bomba.
Se a falta de água ocorrer na bomba Master, todo o grupo entrará em alarme e paragem por falta de água.
Instalação e ligações.
A instalação e as ligações eléctricas dos diferentes variadores são efectuadas individualmente de acordo com as
informações deste manual.
A ligação do transdutor de pressão deve ser feita no Speedrive "Master".
num ou mais dispositivos "Slave". Estes transdutores serão de segurança, actuando apenas no caso de o
transdutor principal falhar (Figura 9, SENSOR *)
A comunicação entre variadores (RS-485) é efectuada através de um cabo trançado e blindado de 2 fios com
2
secção de 0,22 mm
.
Podem conectar-se outros transdutores

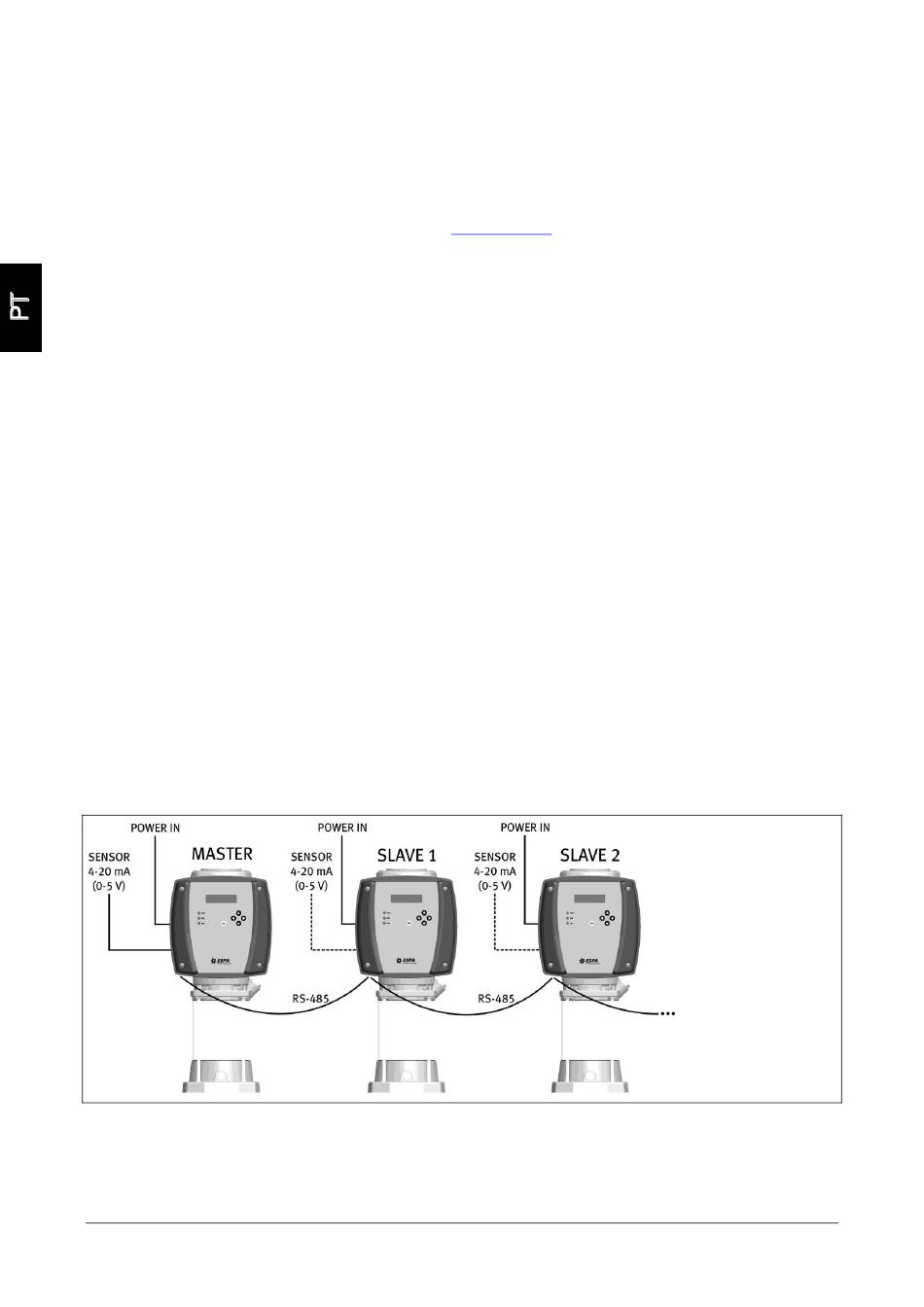

Figura 9
- 116 -
SLAVE 3
SLAVE 4
SLAVE 5
SLAVE 6
SLAVE 7
