Espa SPEEDRIVE V2 Installationsanleitung Seite 150

Gevaar voor elektrocutie
GEVAAR
motor en het geheel van de toerenregelaar moet altijd aangesloten zijn.
GEVAAR Gevaar voor elektrocutie
afkoppelen van de stroomverbinding open.

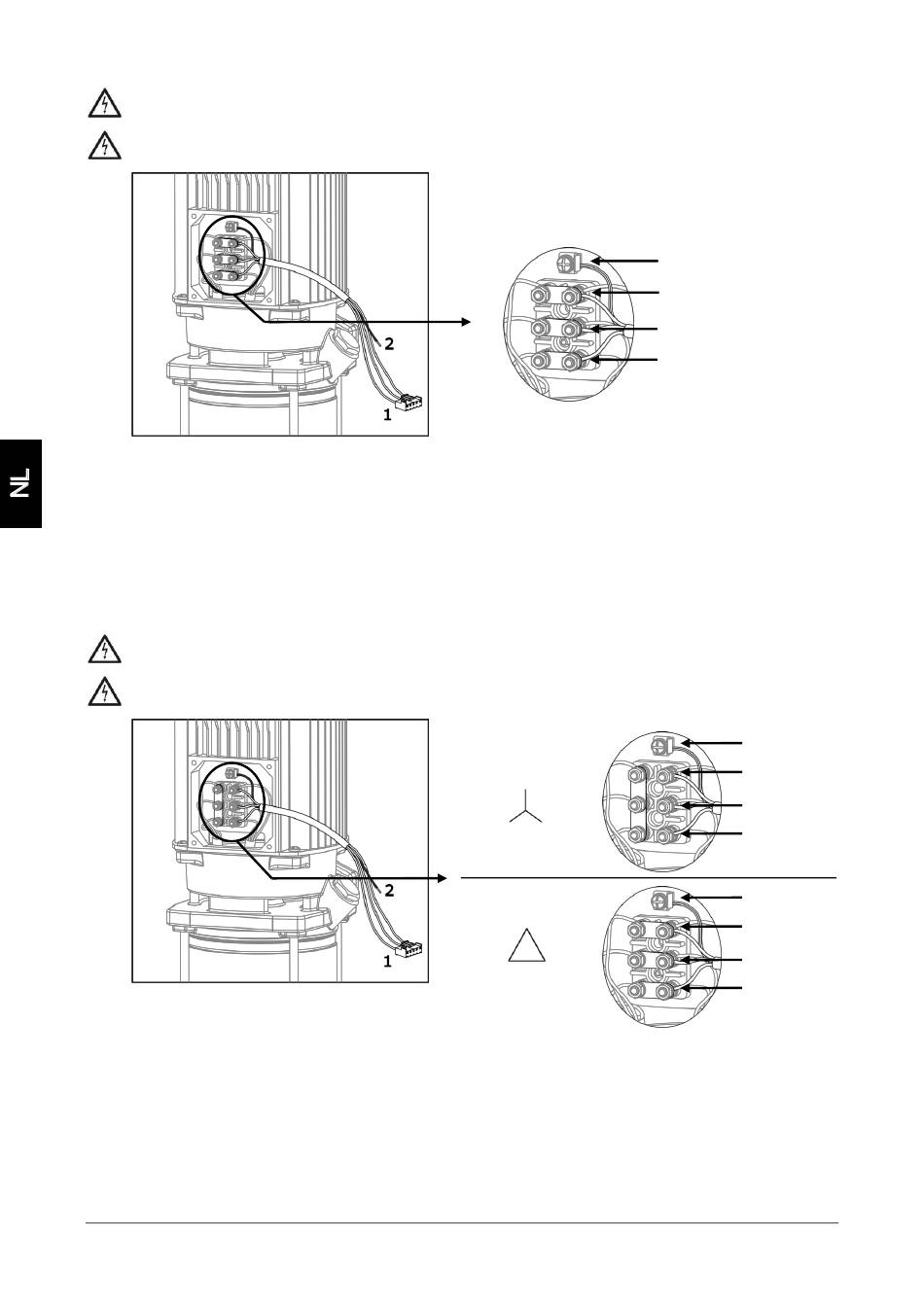

Figuur 1
3.2.2) Speedrive met driefaseaansluiting (figuur 2)
De motor moet bekabeld zijn voor een 400V-voeding.
De motor moet worden aangesloten op de kabel (1) die wordt meegeleverd met de frequentieregelaar.
Om de motoruitgang te activeren voor 60 Hz moet de overeenkomstige parameter in het menu worden
geactiveerd.
Controleer op het kenplaatje van de motor of het elektrisch verbruik de maximale capaciteit van de
toerenregelaar niet overschrijdt.
Gevaar voor elektrocutie
GEVAAR
motor en het geheel van de toerenregelaar moet altijd aangesloten zijn.
GEVAAR Gevaar voor elektrocutie
afkoppelen van de stroomverbinding open.
Figuur 2
3.3) Installatie op de pomp
Met meegeleverde adapter kan de Speedrive op de motor worden geïnstalleerd.
Voor de koeling van de toerenregelaar wordt gebruik gemaakt van de motorkoeling.
De installatie is zodanig ontworpen dat deze zowel horizontaal als verticaal kan worden geïnstalleerd.
De meegeleverde aardingskabel (2) die verbinding maakt tussen de
Maak de deksel van de Speedrive nooit eerder dan 5 minuten na het
De meegeleverde aardingskabel (2) die verbinding maakt tussen de
Maak de deksel van de Speedrive nooit eerder dan 5 minuten na het
Motor 230/400 V
Motor 400/692 V
- 150 -
Geel/Groen
Zwart
Bruin
Grijs
Geel/Groen
Zwart
Bruin
Grijs
Geel/Groen
Zwart
Bruin
Grijs
