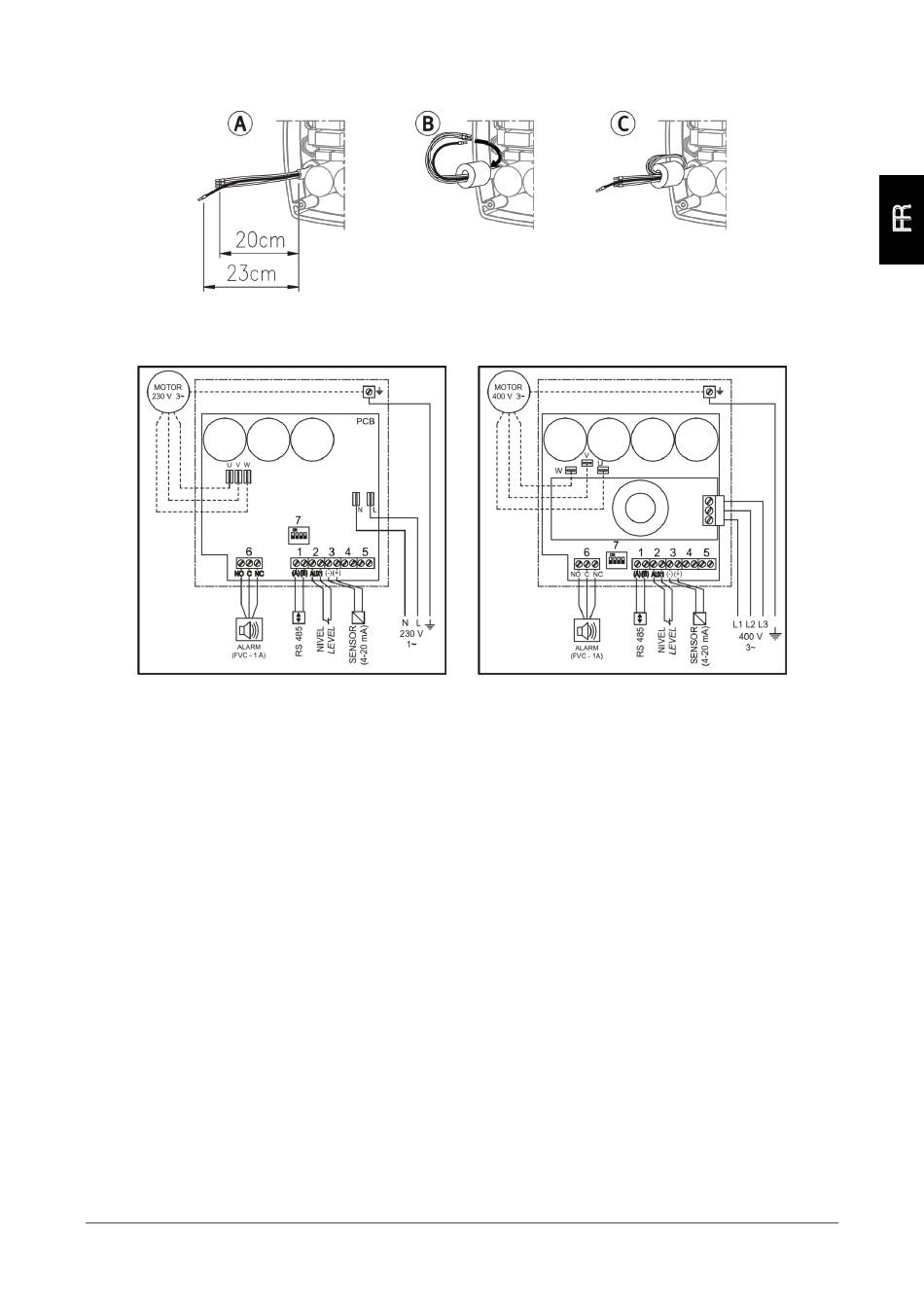

Préparer le câble d'alimentation:
3.5) Branchement des câbles de transmission des signaux.
1.- Sortie de communication RS-485 pour raccordement de plusieurs variateurs (jusqu'à 4 unités).
2.- Entrée auxiliaire pour contact externe (pour un interrupteur de niveau, par exemple). Permet
d'arrêter ou de mettre l'équipement en marche.
Remarque : Cette entrée est pourvue d'une bretelle de continuité électrique.
3.- Entrée du transducteur de pression de 4-20 mA.
4.- Entrée auxiliaire sans potentiel (non utilisée).
5.- Entrée du transducteur auxiliaire (non utilisée).
6.- Sortie des signaux d'alarme: sortie à contact sec (FVC). 2 A maximum. Contacts NO/NF.
7.- Microrupteurs pour configuration du fonctionnement du variateur.
M22
Figure 6
T22, T55
Figure 7
