7) MEHRFACHBETRIEB.
Für verschiedene Druckanforderungen innerhalb derselben Installation kann der Speedrive-Frequenzregler bis zu
sieben zusätzliche Pumpen steuern, die mit ausgestattet Gruppe mit regulierten Pumpen.
Die Geräte sind untereinander mit RS-485-Datenleitungen verbunden.
In Druckgruppen mit Variatoren unterschiedlicher Versionen (v1.3 und v2.0) muss das Variatormodell "Speedrive
v2.0" immer der MASTER der Installation sein. Weitere Informationen zur Kompatibilität in bestimmten Fällen
finden Sie im Anhang zur Kompatibilität auf der Website www.espa.com.
7.1) Gruppe mit regulierten Pumpen.
Synchrone Betriebsabfolge:
Sobald ein Wasserbedarf besteht, läuft die Pumpe A mit der notwendigen Geschwindigkeit an, bis die
-
Installation ausreichend versorgt ist.
-
Wenn der Bedarf die Kapazität der Pumpe A übersteigt, wird Pumpe B aktiviert. Die Pumpe passen ihre
Geschwindigkeit, bis der Bedarf gedeckt ist (gemäß der in Menü 10.4 konfigurierten Wechselfrequenz).
Wenn der Bedarf die Kapazität der Pumpen A und B übersteigt, wird Pumpe C aktiviert. Die drei Pumpen
-
passen ihre Geschwindigkeit, bis der Bedarf gedeckt ist.
Anschließend...
-
Abwechselnder gesteuert Betriebsmodus. Bei der Aktivierung der Gruppe werden die Pumpen nach dem motor
mit weniger Betriebsstunden .
Schutz gegen Trockenlauf.
Wenn das Wassermangelproblem auf der Ansaugseite nur eine der Hilfspumpen (nicht die Master-Pumpe)
betrifft, läuft das Aggregat weiter. Die betroffene Pumpe befindet sich in Alarmzustand bis zu einem manuellen
Reset, um das Problem bzw. die Störung auf der Ansaugseite der Pumpe beheben zu können.
Wenn das Wassermangelproblem an der Master-Pumpe auftritt, befindet sich das komplette Aggregat in Alarm
und Stillstand wegen Wassermangels.
Installation und Anschlüsse.
Der Einbau und die elektrischen Anschlüsse der verschiedenen Frequenzregler sind nach den Hinweisen in
diesem Handbuch vorzunehmen.
Der Drucktranstuktor muss an den Frequenzregler Speedrive "Master" angeschlossen werden.
Transduktoren an eine oder mehrere nachgeschaltete Einheiten angeschlossen werden. Hierbei handelt es sich
um Sicherheitstransduktoren, die nur dann ausgelöst werden, wenn der Haupttransduktor versagt (Abb. 9,
SENSOR *).
Die Frequenzregler (RS-485) sind mit einem abgeschirmten Kabel mit doppeltem Adernpaar und einer Dicke von
2
0,22 mm
verbunden.

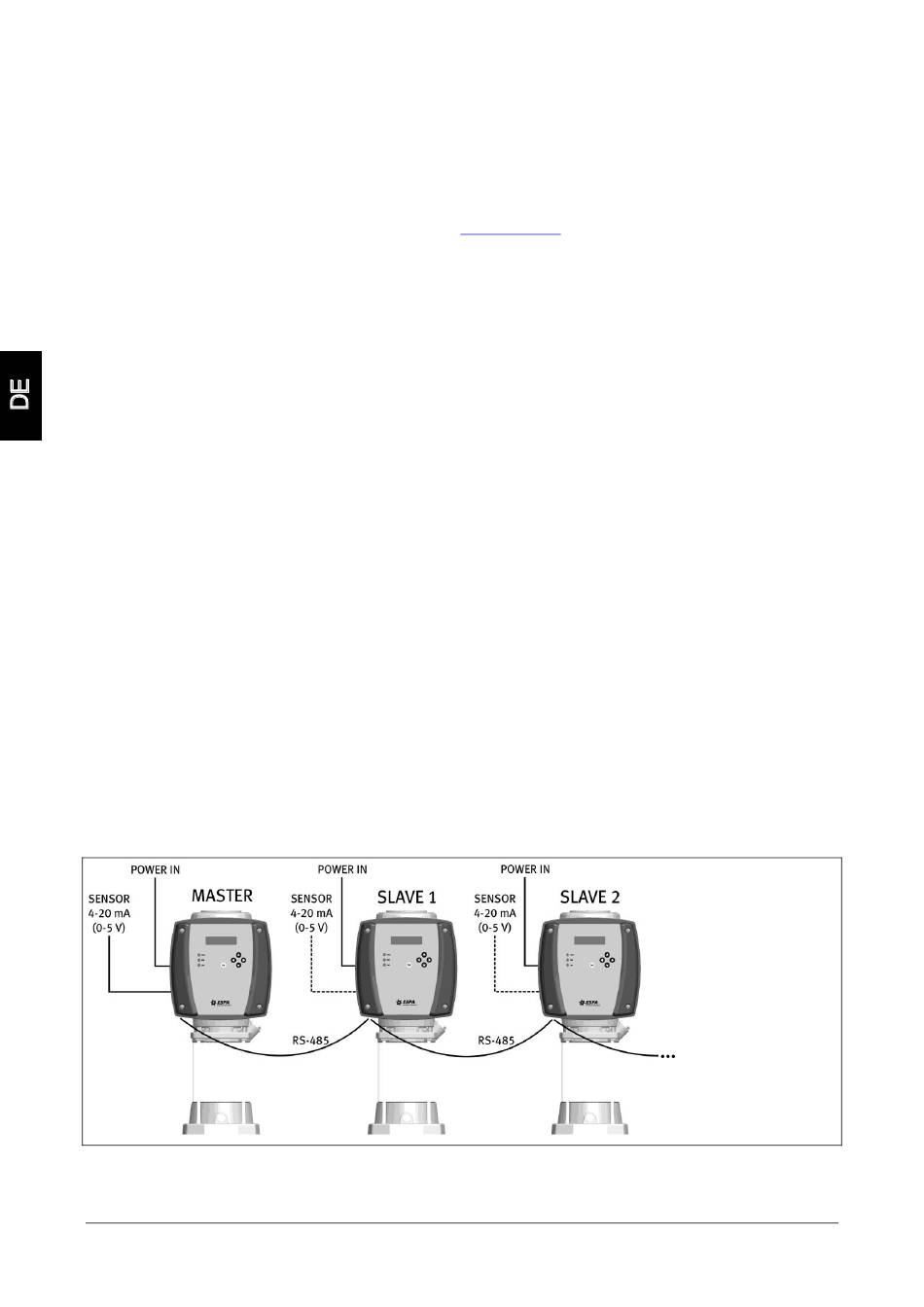

Abb. 9
- 140 -
Es können weitere
SLAVE 3
SLAVE 4
SLAVE 5
SLAVE 6
SLAVE 7
