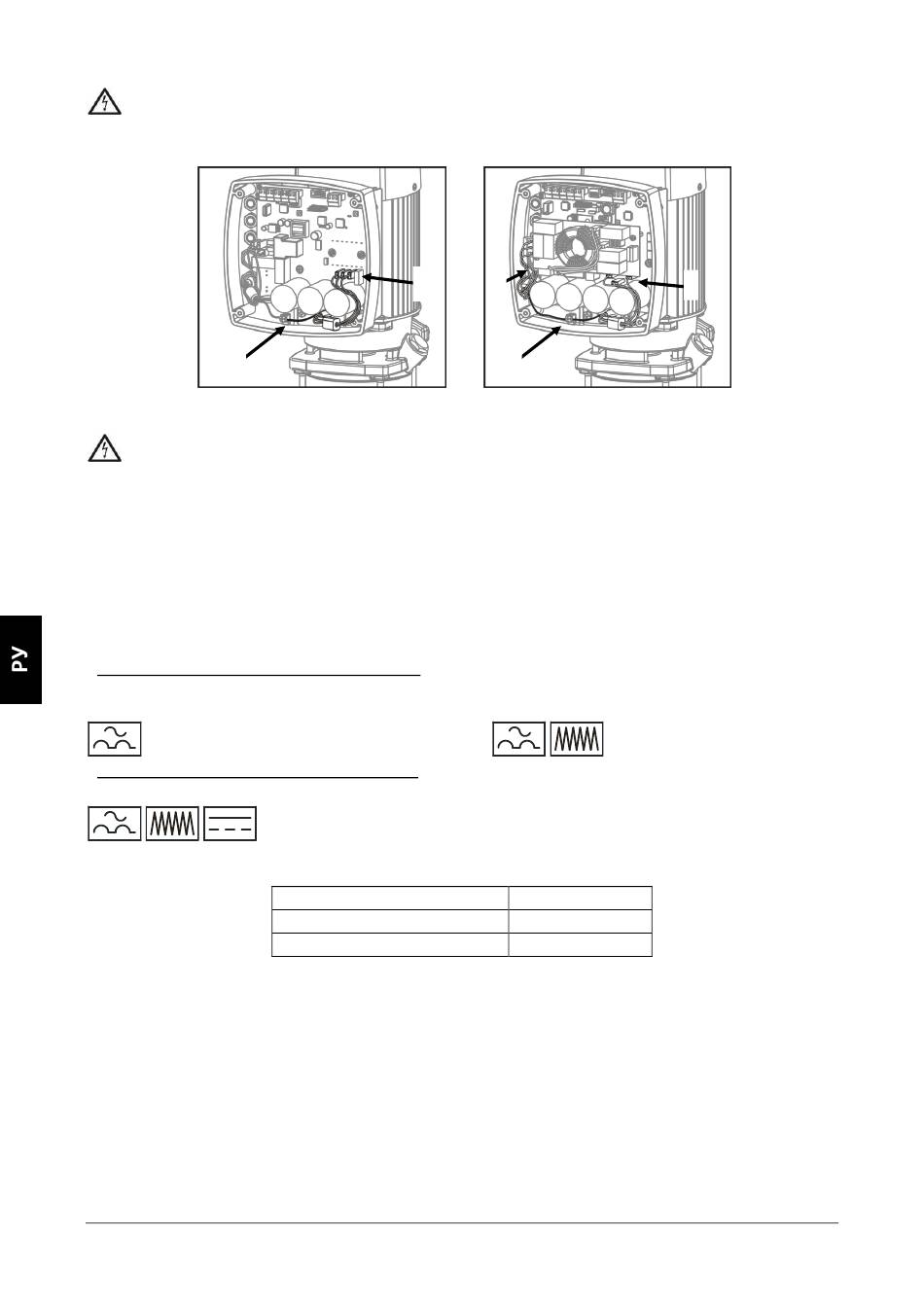

Подключите заземляющий провод (2). Подключите провода, идущие от электродвигателя,
к соответствующему разъему (3).
2
3.4) Подключение к сети
ОПАСНОСТЬ. Опасность поражения электрическим током:
Подключение проводов и заземления выполняется в обязательном порядке.
Электрические подключения выполняются в соответствии со стандартом МЭК 60364
(Электрические установки зданий) или нормативными положениями, действующими в стране,
где устанавливается данное устройство, и местными нормативными актами.
Команда должна иметь достаточную защиту для предотвращения поражения электрическим током в
случае утечки тока.
Рекомендуется использовать выделенную линию электропитания.
Если защита осуществляется при помощи дифференциального выключателя, в бытовых удобствам
он должен быть рассчитан на [IΔn=30 мА], устанавливаться в цепи питания оборудования и
относиться к одному из следующих типов:
- Для оборудования с однофазным питанием:
Дифференциальный выключатель «класса A»,
невосприимчивый к высоким частотам
- Для оборудования с трехфазным питанием:
Дифференциальный выключатель «класса B»
Величина тока утечки на землю зависит от количества подключенных к линии устройств и их
мощности.
Электроустановка должна иметь многополюсный выключатель с зазором между контактами ≥3 мм.
Однофазные преобразователи частоты
Данные устройства имеют кабель питания H07 RN-F длиной 2 м, снабженный штепсельной вилкой.
На вход подается однофазное напряжение 230 В частотой 50 или 60 Гц. См. рисунок 6.
Допустимые отклонения по напряжению: ±10%.
Трехфазные преобразователи частоты.
Электропитание данных устройств осуществляется от трехфазной сети 400 В, 50 или 60 Гц.
Подключение кабелей должно выполняться профессиональным электромонтажником.
Разъем для подключения показан на рисунке 5 ( 4). Подключения выполняются в соответствии с
рисунком 7.
Допустимые отклонения по напряжению: ±10%.
M22
3
Рисунок 4
Мощность электродвигателя
от 0,75 до 3 кВт
от 4 до 5,5 кВт
- 200 -
T22, T55
4
2
Рисунок 5
Дифференциальный выключатель «класса F»
Ток утечки
< 3,5 мА
< 5 мА
3
