Espa SPEEDRIVE V2 Installationsanleitung Seite 105

Preparação do cabo de alimentação de corrente:
3.5) Ligação de cabos de sinais.
1.- Saída de comunicação RS485 para ligação de diversos variadores. Até 4 unidades.
2.- Entrada auxiliar para contacto externo (por exemplo, para um interruptor de nível). Permite parar
ou fazer arrancar o equipamento.
3.- Entrada do transdutor de pressão de 4-20 mA.
4.- Entrada auxiliar sem tensão. Não utilizada.
5.- Entrada de transdutor auxiliar. Não utilizada.
6.- Saída sinais alarmes: Saída livre de potência (FVC). 2 A, máximo. Contactos NA/NF.
7.- Microinterruptores para a configuração do funcionamento do variador.

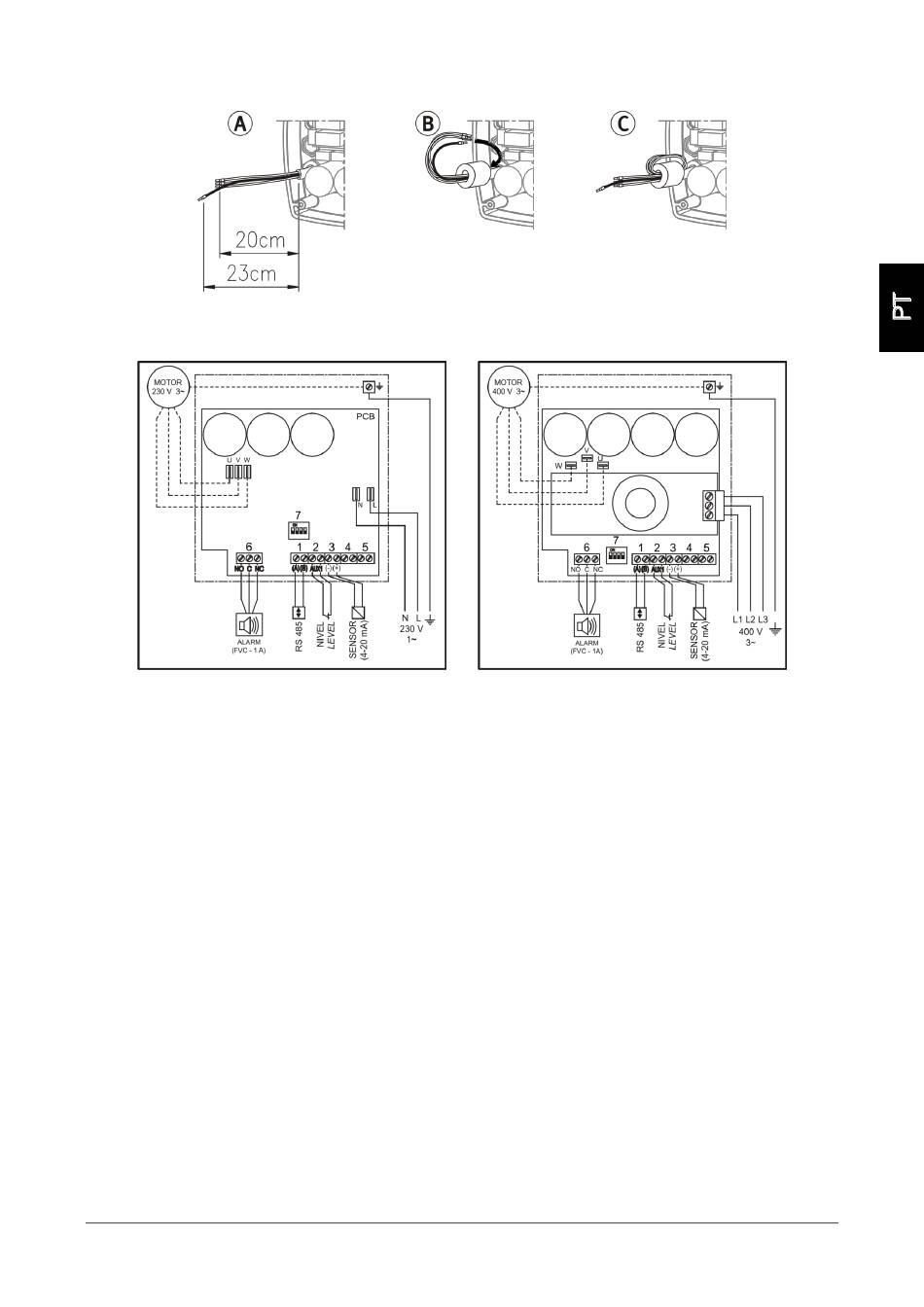

M22
Figura 6
T22, T55
Figura 7
